5.5 Свързване на измервателен датчик
5.5.1 Клемна кутия от метал при ProcessMaster и HygienicMaster
Свързването трябва да се извършва само при изключено захранване с електроенергия.
Уредът трябва да е заземен според правилата. Измервателният датчик трябва да се
свърже с измервателния преобразувател чрез сигнален кабел и кабел с електромагнитна
намотка (номер на детайла: D173D027U01 или D173D031U01).
1S E1 E2 2S 3 D2 D1 M2 M1

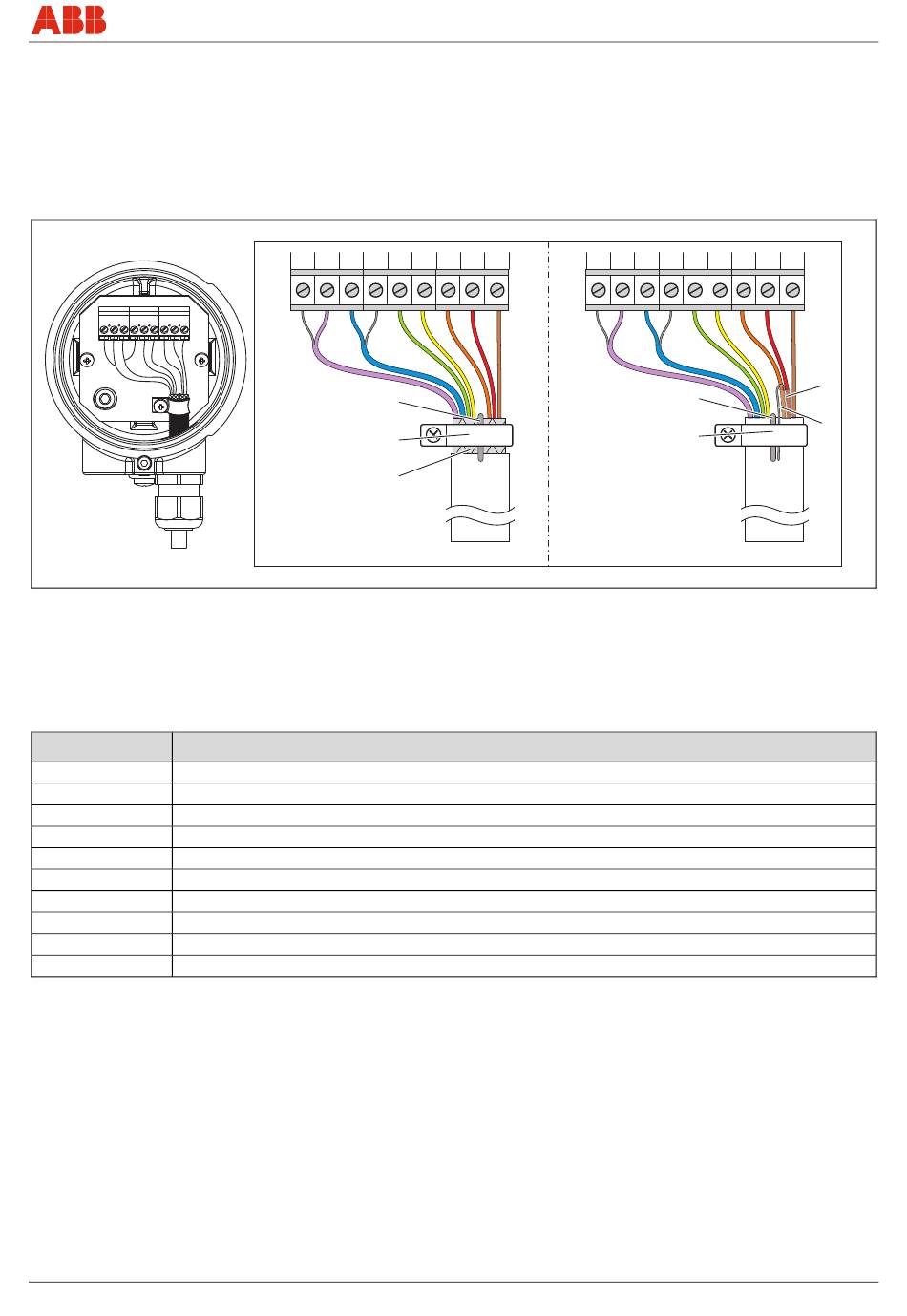

Фиг. 33
1 Заземяващо жило
2 Заземяваща скоба
4 Екранираща плетка (само D173D027U01)
Клема Описание, цвят на кабела
Магнитна намотка, кафява
M1
Магнитна намотка, червена
M2
Канал за данни, оранжев
D1
Канал за данни, жълт
D2
Екранировка
PE
Измервателен потенциал, зелено
3
Екран от E2
2S
Сигнален проводник, синьо
E2
Сигнален проводник, виолетов
E1
Екран от E1
1S
CI/FEX300/FEX500-X2
1S E1 E2 2S 3 D2 D1 M2 M1
1
2
4
D173D027U01
5 Екранировка от фолио D1, D2 (само
6 Спомагателно жило с екранировка от фолио D1,
FEX300, FEX500
1S E1 E2 2S 3 D2 D1 M2 M1
D173D031U01
D173D031U01)
D2
(само D173D031U01)
Електрически връзки
5
1
6
2
G00671-02
BG - 35
