5.3 Konfekcjonowanie kabla sygnałowego i kabla cewek elektromagnetycznych w przypadku
przetworników pomiarowych w obudowie jednokomorowej

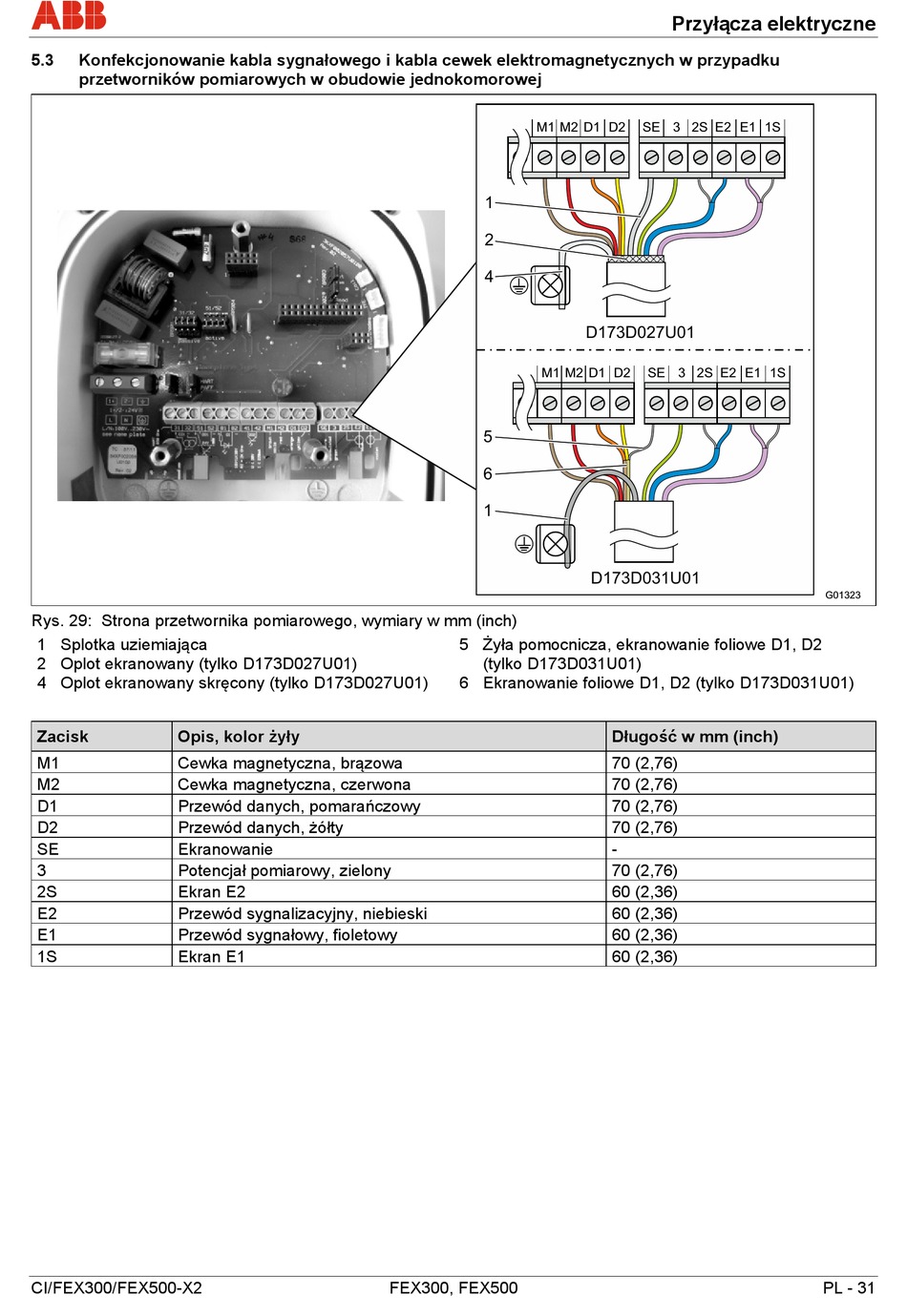

Rys. 29: Strona przetwornika pomiarowego, wymiary w mm (inch)
1 Splotka uziemiająca
2 Oplot ekranowany (tylko D173D027U01)
4 Oplot ekranowany skręcony (tylko D173D027U01)
Zacisk Opis, kolor żyły
M1 Cewka magnetyczna, brązowa
M2 Cewka magnetyczna, czerwona
D1 Przewód danych, pomarańczowy
Przewód danych, żółty
D2
SE Ekranowanie
3 Potencjał pomiarowy, zielony
2S Ekran E2
E2 Przewód sygnalizacyjny, niebieski
E1 Przewód sygnałowy, fioletowy
1S Ekran E1
CI/FEX300/FEX500-X2
M1 M2 D1 D2
1
2
4
M1 M2 D1 D2
5
6
1
5 Żyła pomocnicza, ekranowanie foliowe D1, D2
(tylko D173D031U01)
6 Ekranowanie foliowe D1, D2 (tylko D173D031U01)
FEX300, FEX500
Przyłącza elektryczne
SE 3 2S E2 E1 1S
D173D027U01
SE 3 2S E2 E1 1S
D173D031U01
Długość w mm (inch)
70 (2,76)
70 (2,76)
70 (2,76)
70 (2,76)
-
70 (2,76)
60 (2,36)
60 (2,36)
60 (2,36)
60 (2,36)
G01323
