Montaža
Wechsel ein-auf zweispaltig
4.4

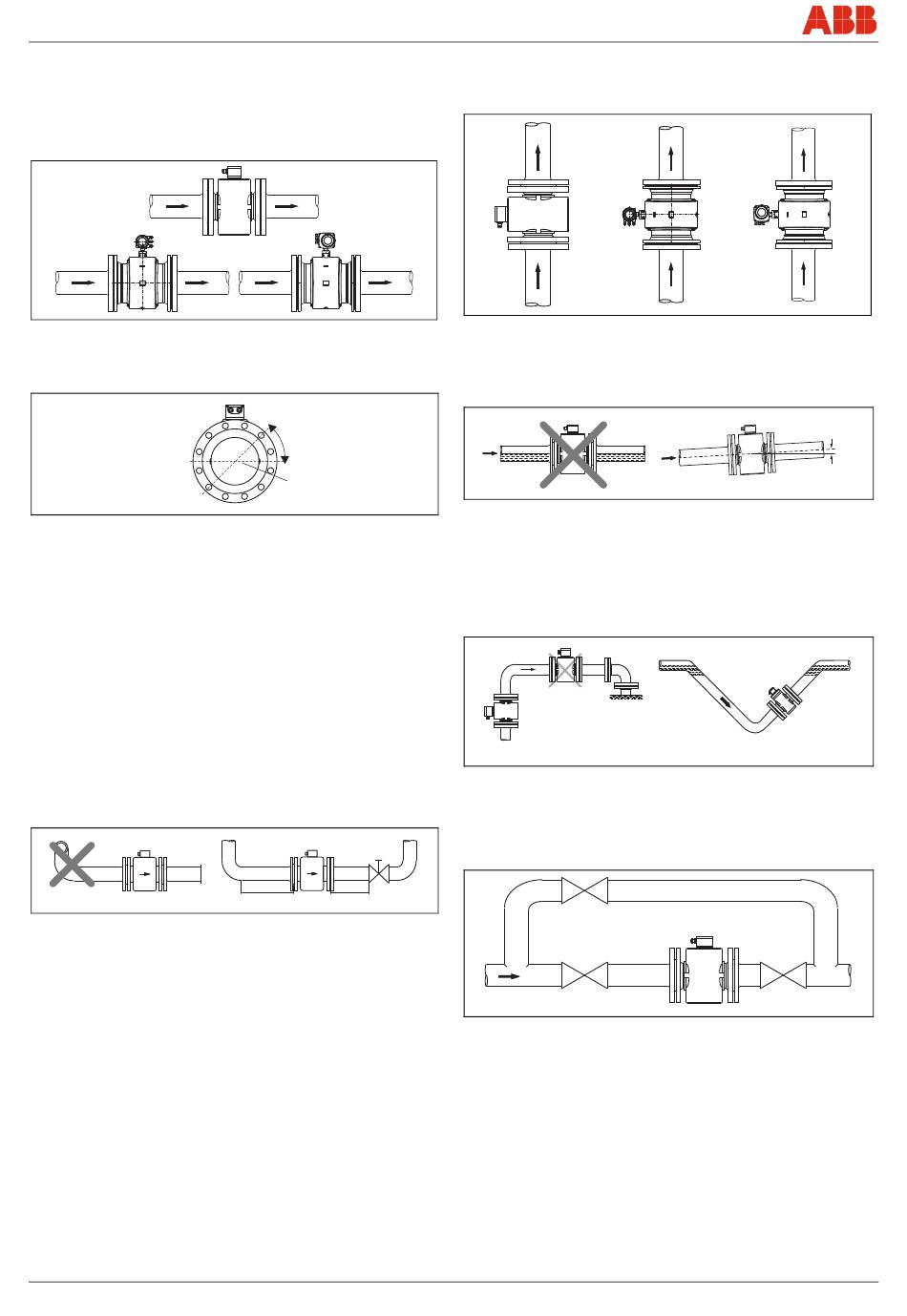

Pogoji za vgradnjo
4.4.1
Smer toka
Naprava zajema pretok v obe smeri. Tovarniško je nastavljena smer
pretoka naprej, kot je prikazano na Sl. 9.
Sl. 9
4.4.2
Os elektrod
Os elektrod (1) obrnite čim bolj vodoravno ali največ 45°.
Sl. 10
4.4.3
Vhodna in izhodna pot
Princip merjenja ni odvisen od profil pretoka, če premikajoči se valovi
ne segajo na območje meritve, npr. za prostorskimi rahljalniki (1), pri
tangencialni inkluziji, pri na pol odprtem pomikalu pred merilnikom.
V teh primerih so potrebni ukrepi za normalizacijo profila pretoka.
•
Armatur, kolen, ventilov itd. ne inštalirajte neposredno pred
merilnik (1).
•
Lopute je treba namestiti tako, da ne bodo segale v merilnik.
•
Ventile oz. druge izklopne priprave je treba montirati na izhodno
pot (2).
Izkušnje so pokazale, da v večini primerov zadoščata ena ravna
vhodna pod 3 x DN in ena ravna izhodna pot 2 x DN (DN = nazivna
širina merilnika Sl. 11 ).
Pri kontrolnih stanjih je treba skladno z EN 29104 / ISO 9104
predvideti referenčne pogoje ravnih vhodnih poti 10 x DN in ravnih
izhodnih poti 5 x DN.
1
Sl. 11
22 - SL
G00657-01
max. 45°
1
G00041
2
3xDN
2xDN
G00983
FEX300, FEX500
4.4.4
Navpični vodi
Navpična namestitev pri merjenju abrazivnih snovi; pretok naj bo po
možnosti od spodaj navzgor.
Slika 12
4.4.5
Vodoravni vodi
•
Merilna cevo mora biti vedno napolnjena.
•
Predvideti je treba rahel naklon voda za izpust plinov.
Sl. 13
4.4.6
Prosti dotok oz. odtok
•
Pri prostem odtoku merilne naprave ne vgradite na najvišjo točko
oz. na odtočno stran cevovoda, ker se lahko merilna cev izprazni
in nastanejo lahko zračni mehurčki (1).
•
Pri prostem dotoku ali odtoku je treba montirati izliv, tako da bo
cevovod vedno napolnjen (2).
1
Sl. 14
4.4.7
Močno onesnažene merilne snovi
Pri močno onesnaženih merilnih snoveh je priporočljiva obvodna
napeljava, kot je prikazano na sliki, tako da lahko med mehanskim
čiščenjem naprava deluje naprej brez prekinitev.
Slika 15
G00039-01
3°
G00038
2
G00040
G00042
CI/FEX300/FEX500-X2
