5.3 Confecţionarea cablului de semnal şi pentru bobine electromagnetice la transductoarele de măsură
cu carcasă unicamerală

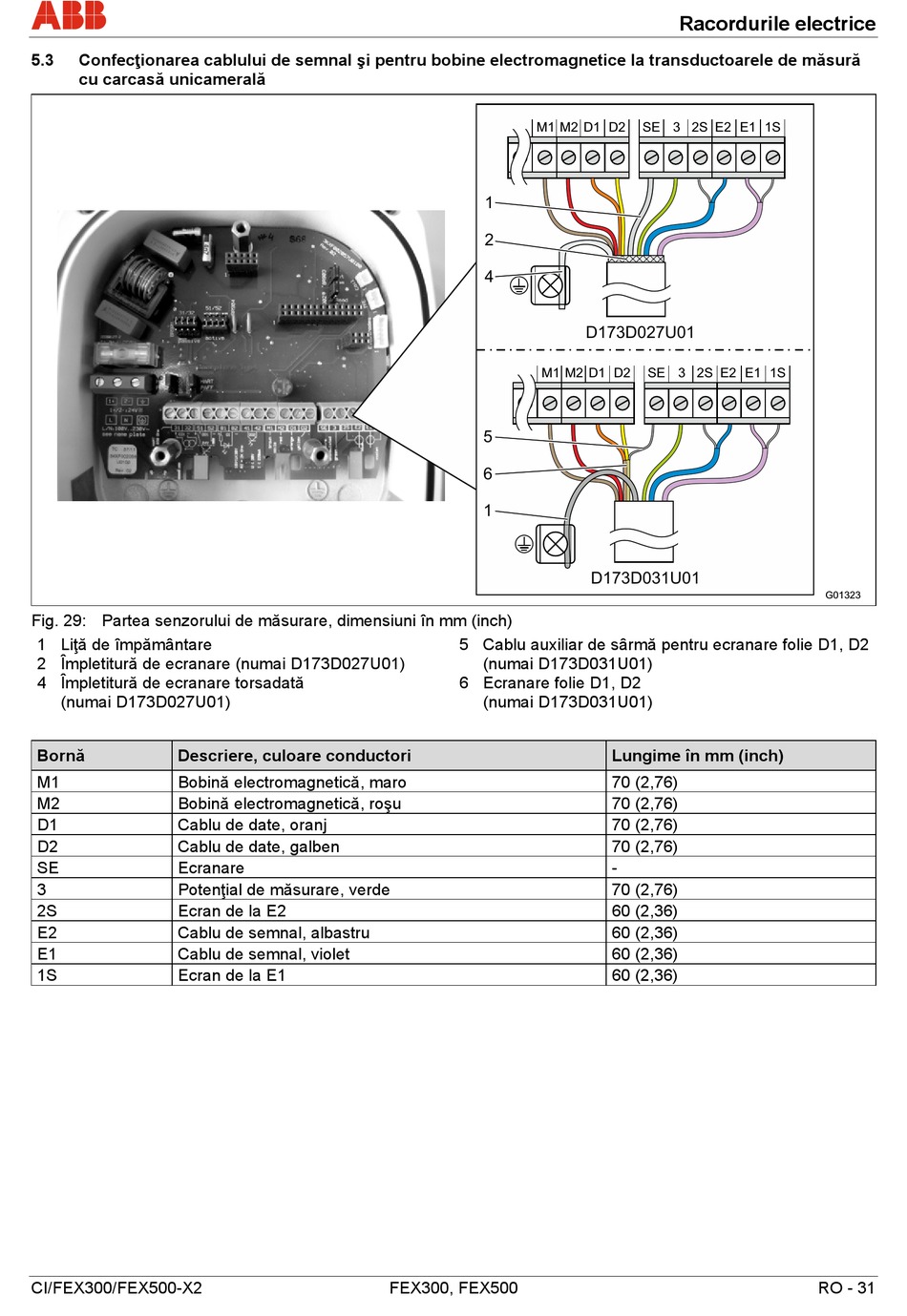

Fig. 29: Partea senzorului de măsurare, dimensiuni în mm (inch)
1 Liţă de împământare
2 Împletitură de ecranare (numai D173D027U01)
4 Împletitură de ecranare torsadată
(numai D173D027U01)
Bornă Descriere, culoare conductori
M1 Bobină electromagnetică, maro
M2 Bobină electromagnetică, roşu
D1 Cablu de date, oranj
D2 Cablu de date, galben
SE Ecranare
3 Potenţial de măsurare, verde
2S Ecran de la E2
E2 Cablu de semnal, albastru
E1 Cablu de semnal, violet
1S Ecran de la E1
CI/FEX300/FEX500-X2
M1 M2 D1 D2
1
2
4
M1 M2 D1 D2
5
6
1
5 Cablu auxiliar de sârmă pentru ecranare folie D1, D2
(numai D173D031U01)
6 Ecranare folie D1, D2
(numai D173D031U01)
FEX300, FEX500
Racordurile electrice
SE 3 2S E2 E1 1S
D173D027U01
SE 3 2S E2 E1 1S
D173D031U01
Lungime în mm (inch)
70 (2,76)
70 (2,76)
70 (2,76)
70 (2,76)
-
70 (2,76)
60 (2,36)
60 (2,36)
60 (2,36)
60 (2,36)
G01323
RO - 31
