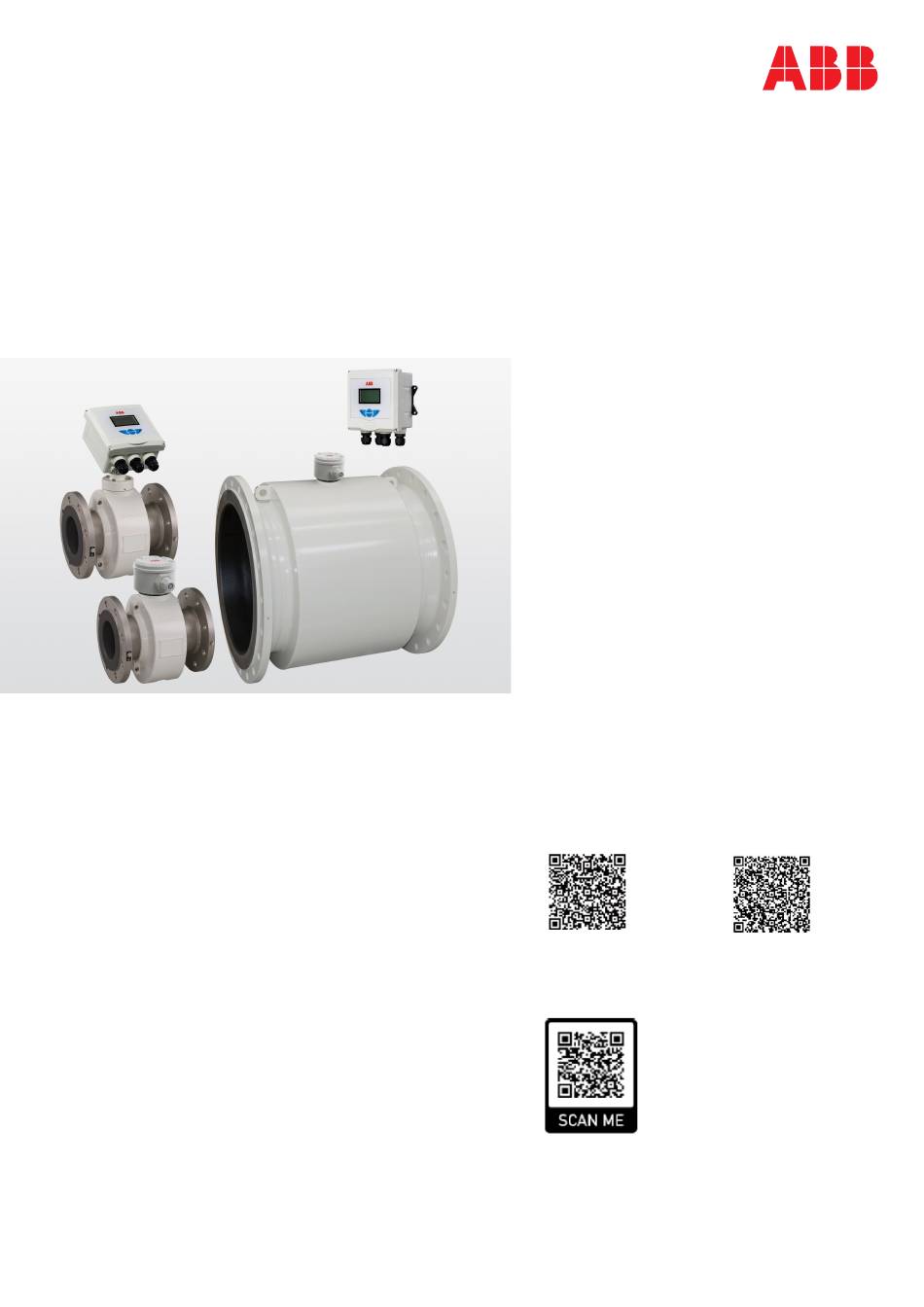

A BB M E A SUR E M E N T & AN ALY T IC S | IN BETR IE BN AHME A N LE IT U N G | C I/ FE X6 20- D E RE V. B

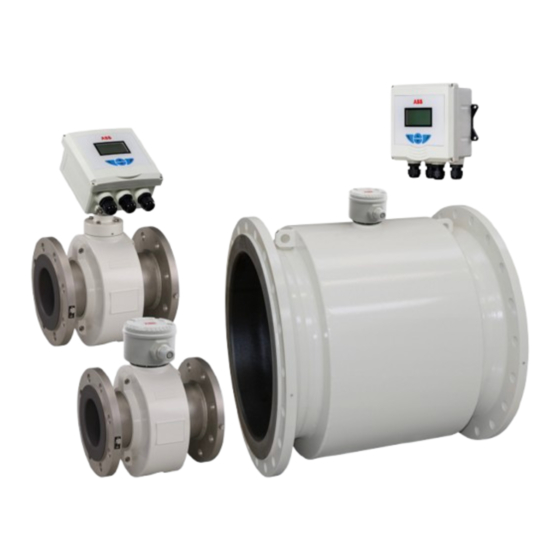

ProcessMaster Wasser FEW620 und FEP620
Elektromagnetischer Durchflussmesser
Einführung
—
ProcessMaster
Die Serie ProcessMaster FEx620 ist der neue
FEx620
elektromagnetische Durchflussmesser von ABB.
Erweiterte Funktionen vereinfachen die
Inbetriebnahme, erleichtern den Betrieb, die
Fehlersuche und die Wartung und überwinden
Barrieren. Digitale Kommunikation wie HART oder
Modbus in Kombination mit Echtzeitdiagnose
erleichtern die Arbeit mit dem ProcessMaster enorm.
Firmware-Version des Geräts:
01.13.00
Elektromagnetische
Durchflussmesser neu definieren
Weitere Informationen
Ergänzende Dokumentation zum ProcessMaster FEW620
und FEP620 steht zum Download bereit unter
www.abb.com/flow.
Alternativ einfach diesen Code scannen:
ProcessMaster FEW620
My Measurement Assistant
Die App, die Sie bei Messgeräten von ABB
immer unterstützt:
ProcessMaster FEP620
