Racordurile electrice
5.2.2 Cablu cu numărul de articol D173D031U01
Confecţionaţi ambele capete de cablu ca în figură.
IMPORTANT (INDICAŢIE)
Utilizaţi bucşe pentru capetele firelor!
• Bucşe pentru capetele firelor 0,75 mm
• Bucşe pentru capetele firelor 0,5 mm
Ecranările nu au voie să se atingă, deoarece poate rezulta un scurtcircuit de semnal.
25 (0.98)
1
2
3
4
5
6
7
8
9

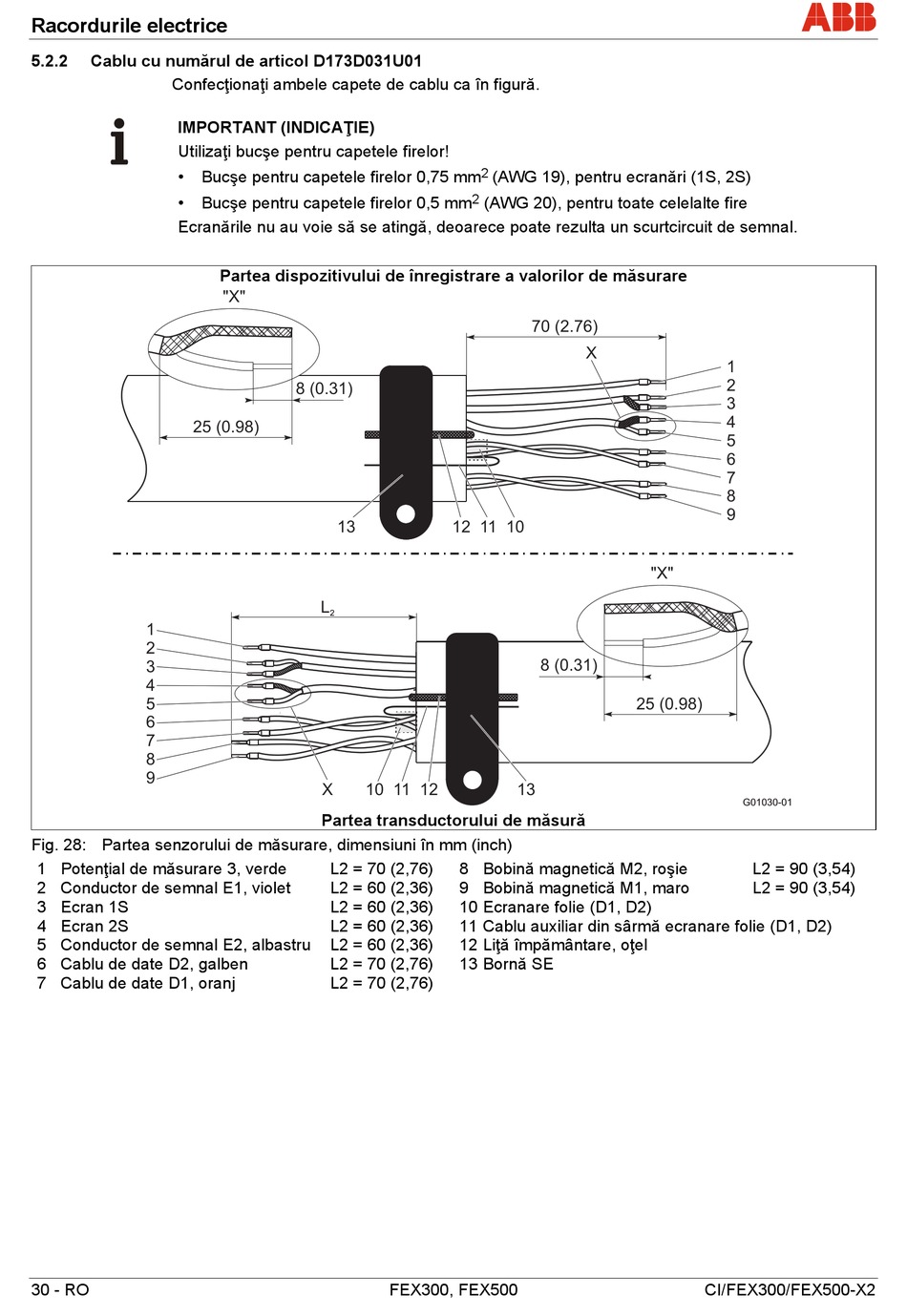

Fig. 28: Partea senzorului de măsurare, dimensiuni în mm (inch)
1 Potenţial de măsurare 3, verde
2 Conductor de semnal E1, violet
3 Ecran 1S
4 Ecran 2S
5 Conductor de semnal E2, albastru
6 Cablu de date D2, galben
7 Cablu de date D1, oranj
30 - RO
Partea dispozitivului de înregistrare a valorilor de măsurare
"X"
8 (0.31)
13
L
2
X 10 11 12
Partea transductorului de măsură
L2 = 70 (2,76)
L2 = 60 (2,36)
L2 = 60 (2,36)
L2 = 60 (2,36)
L2 = 60 (2,36)
L2 = 70 (2,76)
L2 = 70 (2,76)
FEX300, FEX500
2
(AWG 19), pentru ecranări (1S, 2S)
2
(AWG 20), pentru toate celelalte fire
70 (2.76)
X
12 11 10
8 (0.31)
13
8 Bobină magnetică M2, roşie
9 Bobină magnetică M1, maro
10Ecranare folie (D1, D2)
11Cablu auxiliar din sârmă ecranare folie (D1, D2)
12Liţă împământare, oţel
13Bornă SE
1
2
3
4
5
6
7
8
9
" " X
25 (0.98)
G01030-01
L2 = 90 (3,54)
L2 = 90 (3,54)
CI/FEX300/FEX500-X2
