Montáž
4.1.4 Vestavba měřicí trubice
POZOR – poškození přístroje!
Těsnění příruby, resp. provozních přípojů nesmí obsahovat žádný grafit, protože by se mohla
na vnitřní straně měřicí trubice eventuálně vytvořit elektricky vodivá vrstva. S ohledem na
vyztužení (PTFE vyztužení) je z technických důvodů nutno se vyvarovat vakuových rázů.
Mohou mít za následek zničení přístroje.
S ohledem na instalační podmínky může být měřicí trubice zabudována na libovolném místě
potrubí.
1. Pokud existují, demontujte ochranné desky vlevo a vpravo od měřicí trubice. Přitom dbejte
na to, aby nebylo uříznuto, resp. poškozeno vyztužení příruby, aby nedošlo k netěsnostem.
2. Vsaďte měřicí trubici planparalelně a centricky mezi potrubí.
3. Vložte těsnění mezi plochy, dodržujte pokyny v kapitole .
DŮLEŽITÉ (UPOZORNĚNÍ)
K dosažení optimálních výsledků je nutno dbát na centrické zalícování těsnění a měřicí
trubice.
4. Do vývrtů vložte vhodné šrouby dle kapitoly .
5. Namažte svorníky se závitem lehce tukem.

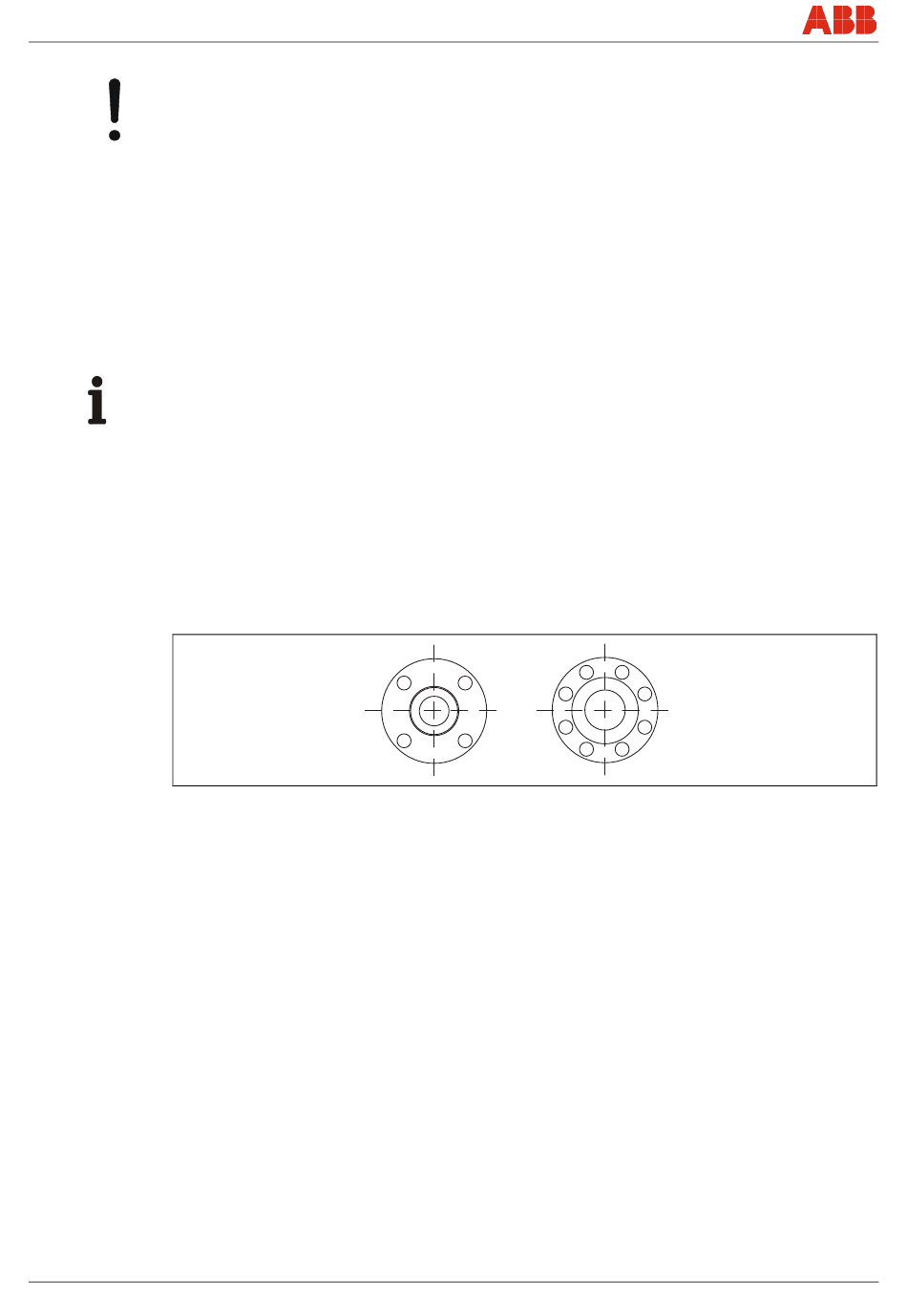

6. Utahujte matice dle následujícího zobrazení křížem. Dodržujte utahovací momenty dle
kapitoly !
Utahujte matice nejprve utahovacím momentem cca 50 %, poté utahovacím momentem cca
80 % a teprve na závěr maximálním utahovacím momentem. Maximální utahovací moment
se nesmí překročit.
Obr. 7
16 - CS
3
1
8
4
4 2
FEX300, FEX500
5
1
3
7
6 2
CI/FEX300/FEX500-X2
G00034
