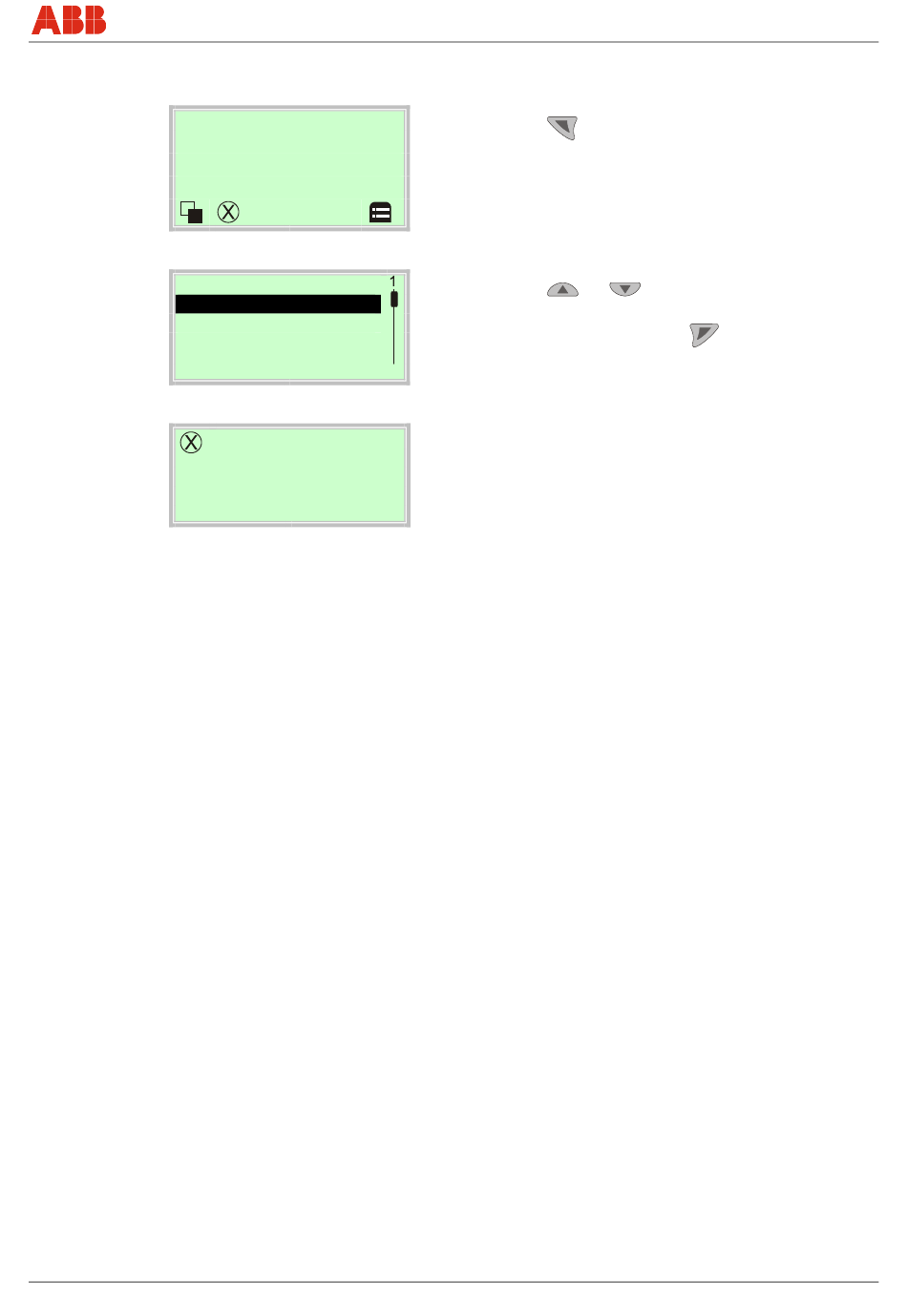

6.3.1.3
Otwieranie opisu usterki
Na poziomie informacyjnym można otworzyć dalsze informacje na temat błędu.
Wskazanie procesowe
Diagnostyka
Strona operatora 1
Strona operatora 2
Wstecz
Wstecz
Wskazówka
Szczegółowy opis błędów oraz wskazówki na temat ich usuwania znajdują się w rozdziale
„Komunikaty błędów" w odpowiedniej instrukcji obsługi.
6.4
Konfiguracja wyjścia prądu
W wersji według nastawienia fabrycznego wyjście prądu zostało nastawione do 4 ... 20 mA.
W przypadku urządzeń bez zabezpieczenia przeciwwybuchowego lub do zastosowania w
strefie 2 / kategoria 2 obowiązuje poniższa zasada:
Sygnał może zostać konfigurowany jako "aktywny" lub "pasywny". Aktualne nastawienie zostało
zanotowane w potwierdzeniu zlecenia.
W przypadku urządzeń do zastosowania w strefie 1 / kat. 1 obowiązuje poniższa zasada:
W urządzeniach przeznaczonych do eksploatacji w strefie z zagrożeniem wybuchowym 1 / Div.
1 konfiguracja wyjścia prądu nie może zostać po fakcie zmieniana. Wymagany rodzaj
konfiguracji wyjścia prądu (aktywne / pasywne) należy podać przy zamówieniu.
Sposób wykonania wyjścia prądowego (aktywne / pasywne) należy odczytać na oznakowaniu w
komorze przyłączowej urządzenia.
W przypadku konfiguracji sygnału jako "aktywny" nie wolno podłączać zewnętrznego zasilania
elektrycznego do wyjścia prądu.
Jeżeli sygnał został konfigurowany jako "pasywny", wtedy konieczne jest zasilanie zewnętrzne
wyjścia prądu, stosowane w przypadku przetworników pomiarowych ciśnienia i temperatury.
CI/FEX300/FEX500-X2
Elektronika
Menu operatora
Wybierz
Elektronika
F123.321
Krótki opis
Wskazówki
Wyjście
1. Za pomocą
2. Za pomocą
„Diagnostyka".
3. Wybór potwierdzić za pomocą
W pierwszym wierszu jest pokazany zakres, w którym
wystąpił błąd.
Drugi wiersz podaje jednoznaczny numer błędu.
Kolejne wiersze zawierają krótki opis błędu oraz
wskazówki na temat jego usuwania.
FEX300, FEX500
Uruchomienie
przejść do poziomu informacyjnego.
lub
, wybrać podmenu
.
PL - 49
