Racordurile electrice
5.4.4 Racordarea cablului de semnal şi al bobinei magnetice
Ecranarea exterioară a cablului de semnal şi a cablului bobinei electromagnetice este
poziţionată cu colierul (4) (din punga ataşată în camera de conexiune) pe şina de colectare
(Numai la carcasa bicamerală a transductorului de măsură).
La carcasa monocamerală a transductorului de măsură, ecranarea exterioară a cablului de
semnal şi al bobinei electromagnetice este racordată la borna de racordare corespunzătoare
pentru cablul de semnal şi al bobinei electromagnetice.
Ecranările cablurilor de semnal servesc drept "Driven Shield" pentru transmiterea semnalului de
măsurare.
Cablul este conectat în conformitate cu planul de conexiuni la dispozitivul de înregistrare a
valorilor de măsurare şi transductor.
1
Carcasă bicamerală a transductorului de măsură

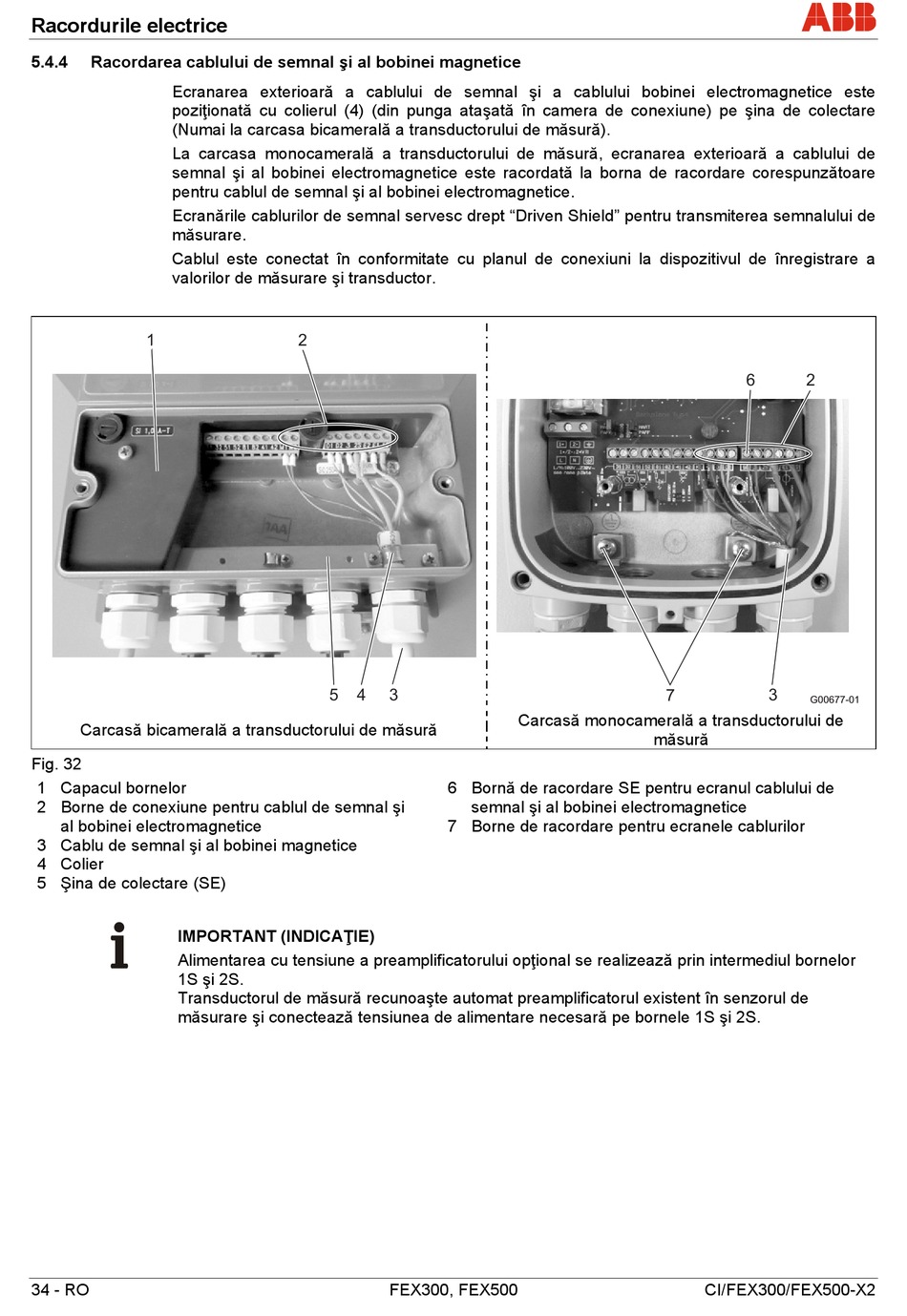

Fig. 32
1 Capacul bornelor
2 Borne de conexiune pentru cablul de semnal şi
al bobinei electromagnetice
3 Cablu de semnal şi al bobinei magnetice
4 Colier
5 Şina de colectare (SE)
IMPORTANT (INDICAŢIE)
Alimentarea cu tensiune a preamplificatorului opţional se realizează prin intermediul bornelor
1S şi 2S.
Transductorul de măsură recunoaşte automat preamplificatorul existent în senzorul de
măsurare şi conectează tensiunea de alimentare necesară pe bornele 1S şi 2S.
34 - RO
2
5 4 3
6 Bornă de racordare SE pentru ecranul cablului de
7 Borne de racordare pentru ecranele cablurilor
FEX300, FEX500
Carcasă monocamerală a transductorului de
semnal şi al bobinei electromagnetice
6 2
7 3
G00677-01
măsură
CI/FEX300/FEX500-X2
