5.3 Jel- és mágnestekercs kábelek konfekcionálása egykamrás tokban elhelyezett mérőátalakító esetén

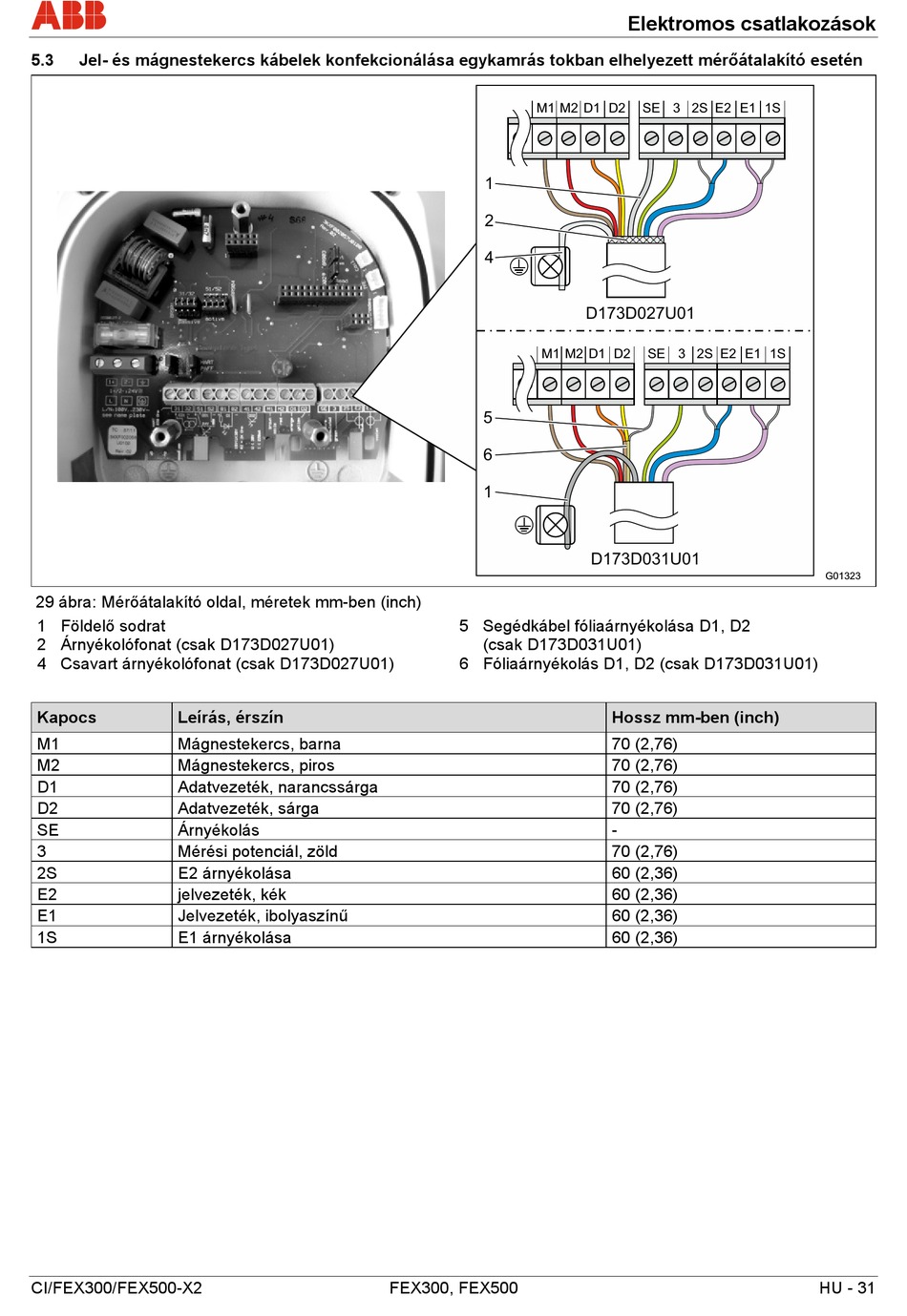

29 ábra: Mérőátalakító oldal, méretek mm-ben (inch)
1 Földelő sodrat
2 Árnyékolófonat (csak D173D027U01)
4 Csavart árnyékolófonat (csak D173D027U01)
Kapocs Leírás, érszín
M1 Mágnestekercs, barna
M2 Mágnestekercs, piros
D1 Adatvezeték, narancssárga
D2 Adatvezeték, sárga
SE Árnyékolás
3 Mérési potenciál, zöld
2S E2 árnyékolása
E2 jelvezeték, kék
E1 Jelvezeték, ibolyaszínű
1S E1 árnyékolása
CI/FEX300/FEX500-X2
M1 M2 D1 D2
1
2
4
M1 M2 D1 D2
5
6
1
5 Segédkábel fóliaárnyékolása D1, D2
(csak D173D031U01)
6 Fóliaárnyékolás D1, D2 (csak D173D031U01)
FEX300, FEX500
Elektromos csatlakozások
SE 3 2S E2 E1 1S
D173D027U01
SE 3 2S E2 E1 1S
D173D031U01
Hossz mm-ben (inch)
70 (2,76)
70 (2,76)
70 (2,76)
70 (2,76)
-
70 (2,76)
60 (2,36)
60 (2,36)
60 (2,36)
60 (2,36)
