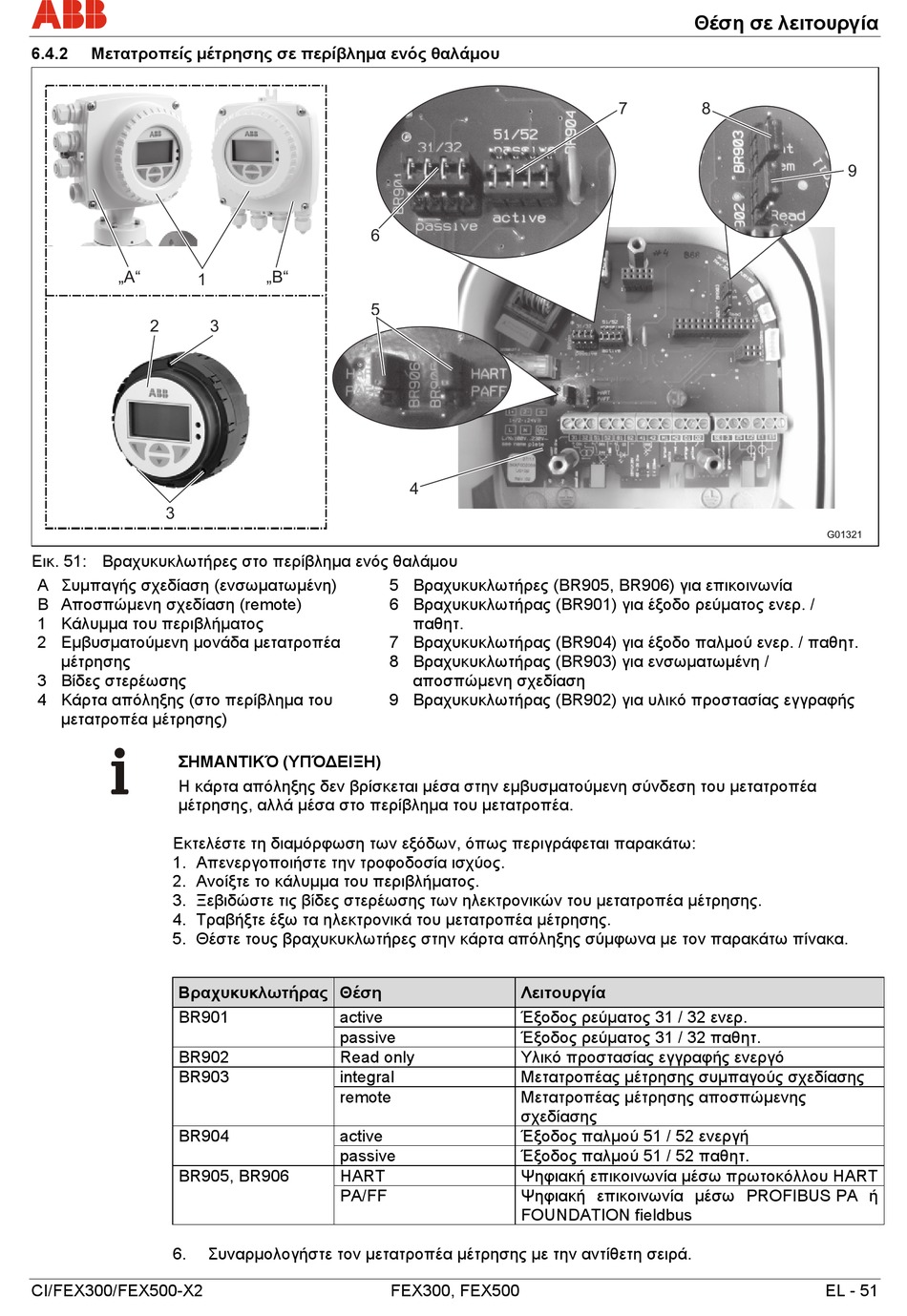

6.4.2 Μετατροπείς μέτρησης σε περίβλημα ενός θαλάμου
„A"
1
2
3
Εικ. 51: Βραχυκυκλωτήρες στο περίβλημα ενός θαλάμου
A Συμπαγής σχεδίαση (ενσωματωμένη)
B Αποσπώμενη σχεδίαση (remote)
1 Κάλυμμα του περιβλήματος
2 Εμβυσματούμενη μονάδα μετατροπέα
μέτρησης
3 Βίδες στερέωσης
4 Κάρτα απόληξης (στο περίβλημα του
μετατροπέα μέτρησης)
ΣΗΜΑΝΤΙΚΌ (ΥΠΌ∆ΕΙΞΗ)
Η κάρτα απόληξης δεν βρίσκεται μέσα στην εμβυσματούμενη σύνδεση του μετατροπέα
μέτρησης, αλλά μέσα στο περίβλημα του μετατροπέα.
Εκτελέστε τη διαμόρφωση των εξόδων, όπως περιγράφεται παρακάτω:
1. Απενεργοποιήστε την τροφοδοσία ισχύος.
2. Ανοίξτε το κάλυμμα του περιβλήματος.
3. Ξεβιδώστε τις βίδες στερέωσης των ηλεκτρονικών του μετατροπέα μέτρησης.
4. Τραβήξτε έξω τα ηλεκτρονικά του μετατροπέα μέτρησης.
5. Θέστε τους βραχυκυκλωτήρες στην κάρτα απόληξης σύμφωνα με τον παρακάτω πίνακα.
Βραχυκυκλωτήρας Θέση
BR901
BR902
BR903
BR904
BR905, BR906
6. Συναρμολογήστε τον μετατροπέα μέτρησης με την αντίθετη σειρά.
CI/FEX300/FEX500-X2
6
„B"
5
3
active
passive
Read only
integral
remote
active
passive
HART
PA/FF
4
5 Βραχυκυκλωτήρες (BR905, BR906) για επικοινωνία
6 Βραχυκυκλωτήρας (BR901) για έξοδο ρεύματος ενερ. /
παθητ.
7 Βραχυκυκλωτήρας (BR904) για έξοδο παλμού ενερ. / παθητ.
8 Βραχυκυκλωτήρας (BR903) για ενσωματωμένη /
αποσπώμενη σχεδίαση
9 Βραχυκυκλωτήρας (BR902) για υλικό προστασίας εγγραφής
Λειτουργία
Έξοδος ρεύματος 31 / 32 ενερ.
Έξοδος ρεύματος 31 / 32 παθητ.
Υλικό προστασίας εγγραφής ενεργό
Μετατροπέας μέτρησης συμπαγούς σχεδίασης
Μετατροπέας μέτρησης αποσπώμενης
σχεδίασης
Έξοδος παλμού 51 / 52 ενεργή
Έξοδος παλμού 51 / 52 παθητ.
Ψηφιακή επικοινωνία μέσω πρωτοκόλλου HART
Ψηφιακή επικοινωνία μέσω PROFIBUS PA ή
FOUNDATION fieldbus
FEX300, FEX500
Θέση σε λειτουργία
7 8
9
