6.4.2 Egykamrás tokban lévő mérőátalakító
„A"
1
2
3

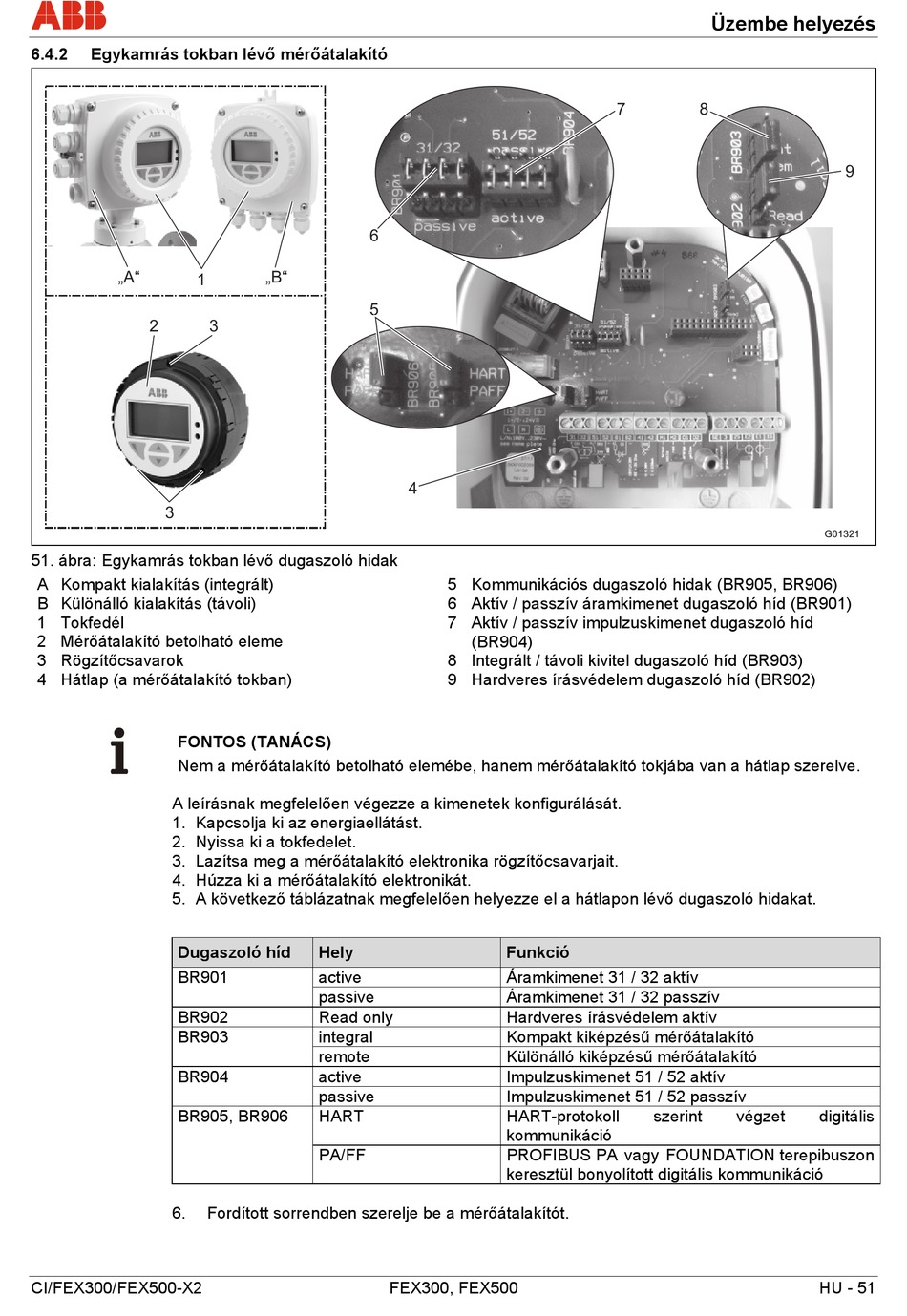

51. ábra: Egykamrás tokban lévő dugaszoló hidak
A Kompakt kialakítás (integrált)
B Különálló kialakítás (távoli)
1 Tokfedél
2 Mérőátalakító betolható eleme
3 Rögzítőcsavarok
4 Hátlap (a mérőátalakító tokban)
FONTOS (TANÁCS)
Nem a mérőátalakító betolható elemébe, hanem mérőátalakító tokjába van a hátlap szerelve.
A leírásnak megfelelően végezze a kimenetek konfigurálását.
1. Kapcsolja ki az energiaellátást.
2. Nyissa ki a tokfedelet.
3. Lazítsa meg a mérőátalakító elektronika rögzítőcsavarjait.
4. Húzza ki a mérőátalakító elektronikát.
5. A következő táblázatnak megfelelően helyezze el a hátlapon lévő dugaszoló hidakat.
Dugaszoló híd
BR901
BR902
BR903
BR904
BR905, BR906
6. Fordított sorrendben szerelje be a mérőátalakítót.
CI/FEX300/FEX500-X2
6
„B"
5
3
Hely
active
passive
Read only
integral
remote
active
passive
HART
PA/FF
4
5 Kommunikációs dugaszoló hidak (BR905, BR906)
6 Aktív / passzív áramkimenet dugaszoló híd (BR901)
7 Aktív / passzív impulzuskimenet dugaszoló híd
(BR904)
8 Integrált / távoli kivitel dugaszoló híd (BR903)
9 Hardveres írásvédelem dugaszoló híd (BR902)
Funkció
Áramkimenet 31 / 32 aktív
Áramkimenet 31 / 32 passzív
Hardveres írásvédelem aktív
Kompakt kiképzésű mérőátalakító
Különálló kiképzésű mérőátalakító
Impulzuskimenet 51 / 52 aktív
Impulzuskimenet 51 / 52 passzív
HART-protokoll
kommunikáció
PROFIBUS PA vagy FOUNDATION terepibuszon
keresztül bonyolított digitális kommunikáció
FEX300, FEX500
Üzembe helyezés
7 8
szerint végzet
9
G01321
digitális
