4.5.3 Metāla caurule ar atsevišķiem atlokiem
1. Vītņotās tapas M6 (1) piemetināt pie cauruļvada un izveidot zemēšanas savienojumu kā
parādīts attēlā.
2. Savienojumu starp mērījumu sensora zemējuma pieslēgumu (2) un piemērotu zemējuma
vietu ar Cu-vadu (vismaz 2,5 mm² (14 AWG)) izveidot kā parādīts attēlā.

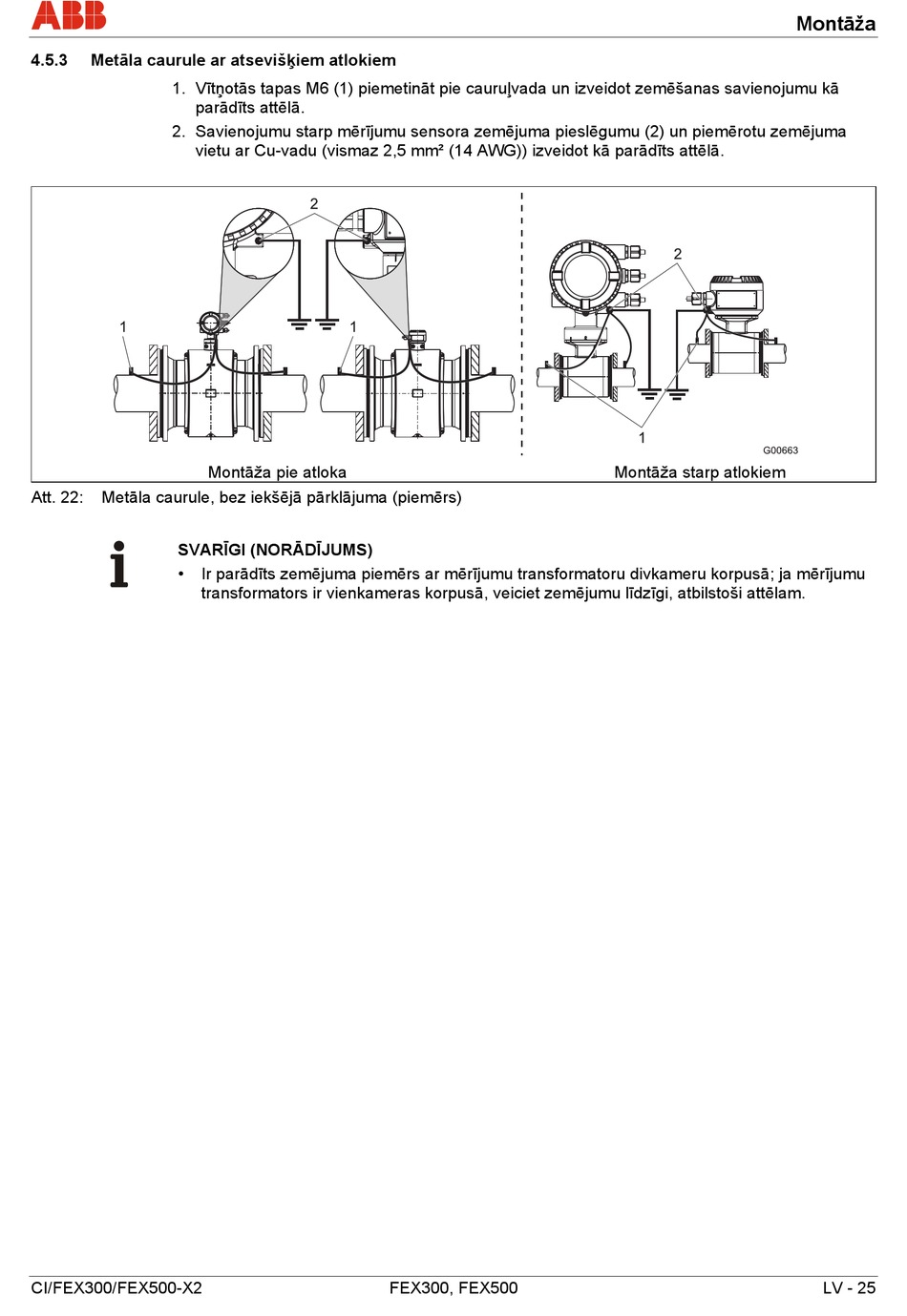

Att. 22: Metāla caurule, bez iekšējā pārklājuma (piemērs)
SVARĪGI (NORĀDĪJUMS)
• Ir parādīts zemējuma piemērs ar mērījumu transformatoru divkameru korpusā; ja mērījumu
transformators ir vienkameras korpusā, veiciet zemējumu līdzīgi, atbilstoši attēlam.
CI/FEX300/FEX500-X2
Montāža pie atloka
FEX300, FEX500
Montāža starp atlokiem
