Ηλεκτρικές συνδέσεις
5 Ηλεκτρικές συνδέσεις
5.1 Τοποθέτηση καλωδίου σήματος και καλωδίου μαγνητικών πηνίων
Λάβετε υπόψη τα ακόλουθα σημεία κατά την τοποθέτηση:
Παράλληλα με τους αγωγούς σημάτων (μοβ και μπλε) περνά μαζί και ένα καλώδιο
•
μαγνητικών πηνίων (κόκκινο και καφέ), έτσι ώστε μεταξύ αισθητήρα μέτρησης και
μετατροπέα μέτρησης να είναι απαραίτητο μόνο ένα καλώδιο. Μην οδηγήσετε το καλώδιο
μέσω κουτιών διακλάδωσης ή πλακέτων ακροδεκτών.
Το καλώδιο σήματος οδηγεί ένα σήμα τάσης μόνο μερικών χιλιοστών Volt και πρέπει για
•
αυτό να τοποθετηθεί με τη συντομότερη δυνατή διαδρομή. Το μέγιστο επιτρεπτό μήκος του
καλωδίου σήματος ανέρχεται χωρίς προενισχυτή στα 50 m (164 ft) και με προενισχυτή στα
200 m (656 ft).
Αποφεύγετε τη γειτνίαση με μεγαλύτερες ηλεκτρικές μηχανές και στοιχεία ζεύξης/απόζευξης,
•
που προκαλούν πεδία διασποράς, παλμούς ζεύξης/απόζευξης και επαγωγές. Όταν αυτό δεν
είναι δυνατό, τοποθετήστε το καλώδιο σήματος και μαγνητικών πηνίων μέσα σε ένα
μεταλλικό σωλήνα και συνδέστε τον στη γείωση λειτουργίας.
Τοποθετήστε αγωγούς που είναι θωρακισμένοι και έχουν το δυναμικό της γείωσης
•
λειτουργίας.
Για τη θωράκιση έναντι μαγνητικής σκέδασης το καλώδιο διαθέτει μια εξωτερική θωράκιση. Η
•
θωράκιση αυτή μπορεί να συνδεθεί στον ακροδέκτη SE.
Επίσης και ο συνοδευτικός χαλύβδινος πλεκτός αγωγός πρέπει να συνδεθεί επίσης στον
•
ακροδέκτη SE.
Ο μανδύας του καλωδίου δεν επιτρέπεται κατά την τοποθέτηση να υποστεί ζημιά.
•

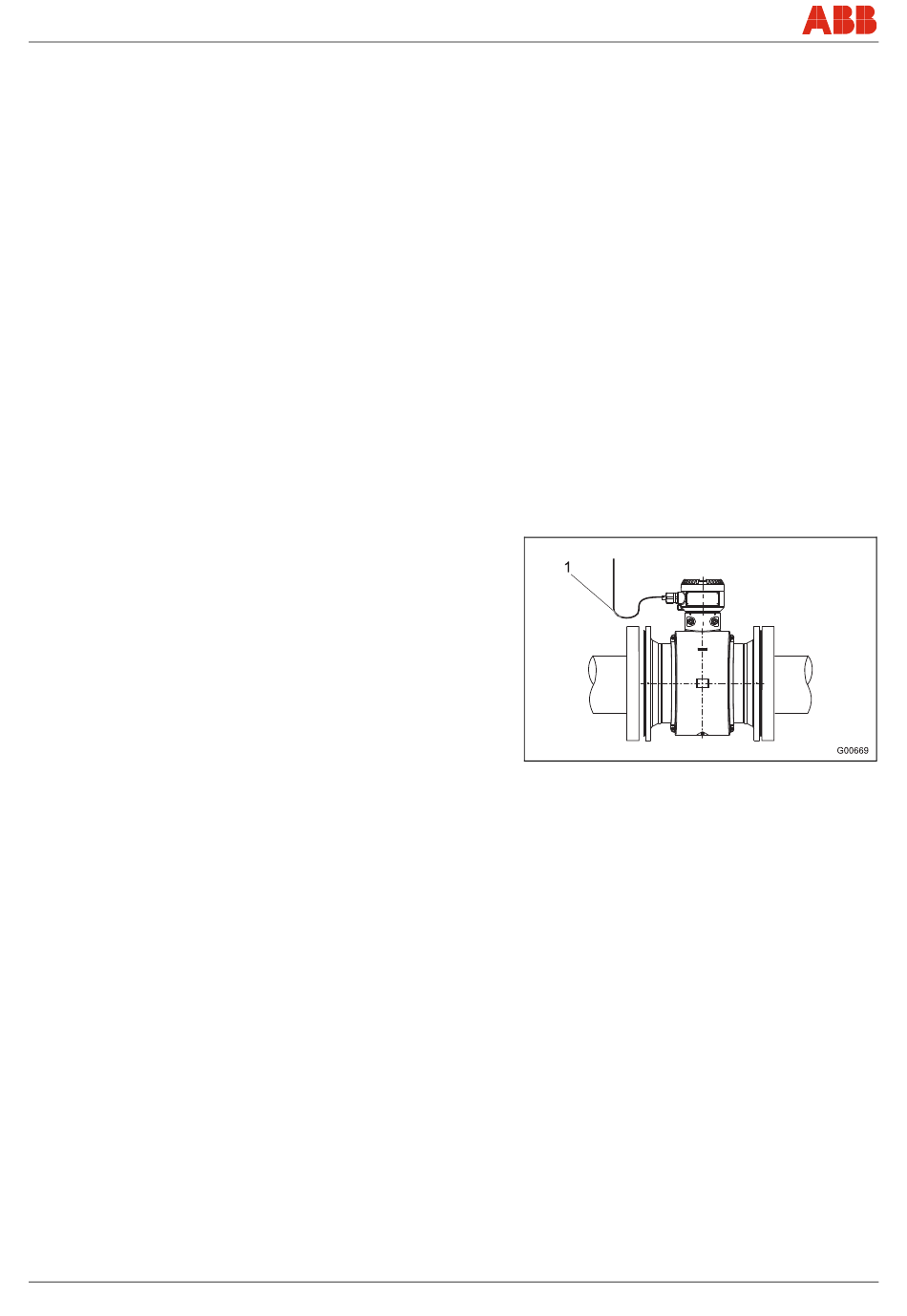

Κατά την εγκατάσταση βεβαιωθείτε ότι το
•
καλώδιο τοποθετήθηκε με ένα βρόγχο (1).
Σε περίπτωση κάθετης τοποθέτησης
ευθυγραμμίστε τους στυπιοθλίπτες προς τα
κάτω.
28 - EL
Εικ. 25
