ABB ProcessMaster FEP300 Inbetriebnahmeanleitung Seite 836

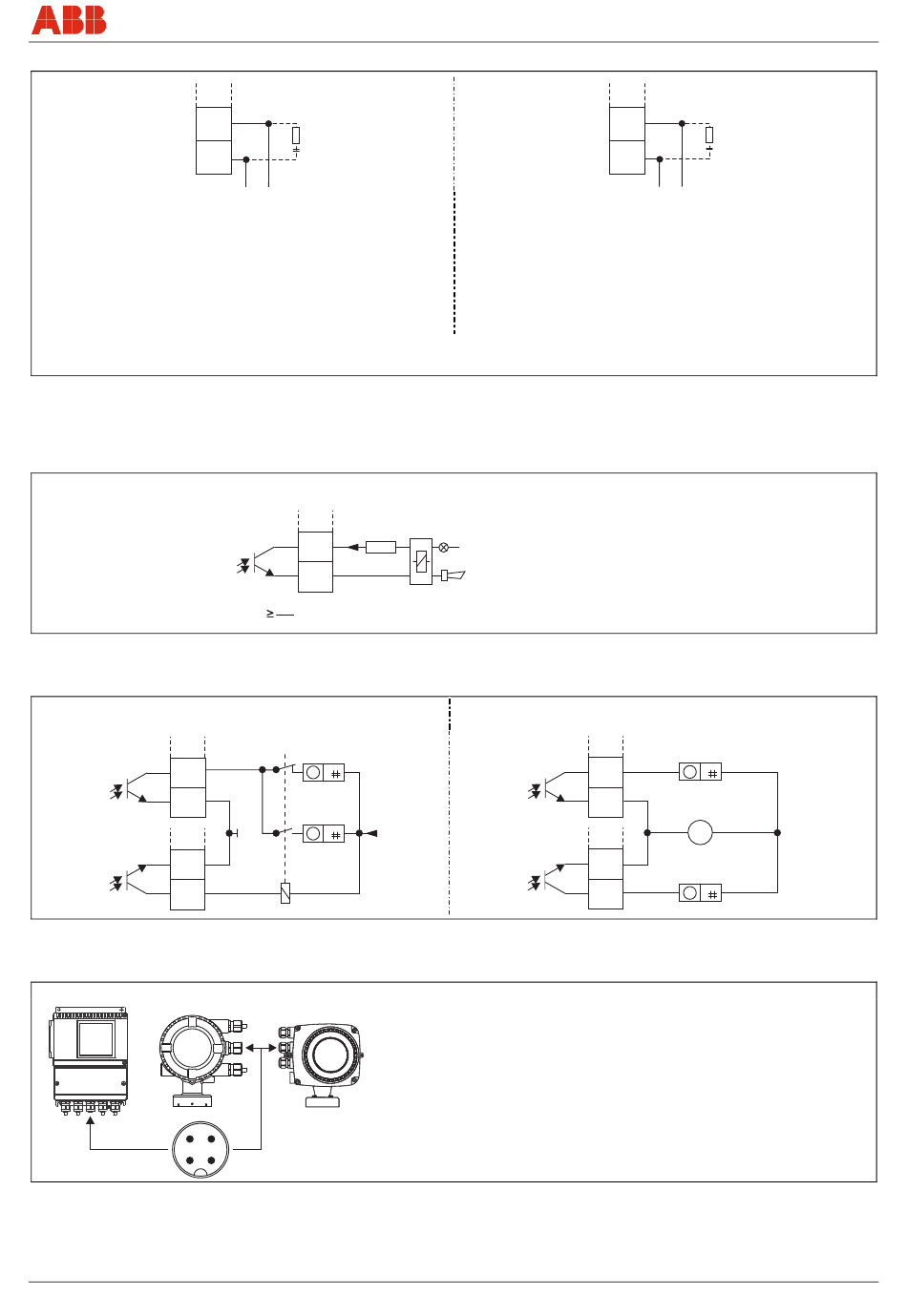

5.7.5 Дигитална комуникация
I
PROFIBUS PA (PA+/PA-)
U = 9 ... 32 V, I = 10 mA (нормален режим на работа)
I = 13 mA (при грешка/FDE)
Свързване на шината с интегрирана защита срещу обръщане на
полярността.
Адресът на шината може да се настрои чрез DIP превключвателя
в уреда (само при двукамерен корпус на измерващия
преобразувател), чрез дисплея на измерващия преобразувател
или чрез полевата шина.
Съпротивлението R и кондензаторът C образуват края на шината. Трябва да се инсталират, ако уредът е свързан в края на общия
кабел на шината. R = 100 Ω; C = 1 µF
Фиг. 43: (I = вътрешно, E = външно)
5.8 Примери на свързване
5.8.1 Цифров изход DO2
B. B. за контрол на системата, аларма за максимално/минимално ниво, празна тръба или сигнализиране за движение на потока
напред/назад или броячни импулси (функция, която се настройва чрез софтуера)
Фиг. 44: (I = вътрешно, E = външно)
5.8.2 Дигитални изходи DO1 и DO2
Отделни предни и задни импулси за движение
I
51
52
42
41
Фиг. 45: (I = вътрешно, E = външно)
5.8.3 Дигитална комуникация PROFIBUS PA
Свързване чрез M12 щепсел (само не в взривоопасна област)
4
1
Фиг. 46
CI/FEX300/FEX500-X2
E
PA-
98
R
PA+
C
97
I E
R
+U +U
41
42
I = 220 mA
max
U
*
CE
R
I
B
CE
E
24V+
3
2
G01003-01
FOUNDATION fieldbus (FF+/FF-)
U = 9 ... 32 V, I = 10 mA (нормален режим на работа)
I = 13 mA (при грешка/FDE)
Свързване на шината с интегрирана защита срещу обръщане на
полярността.
*
B
Отделни предни и задни импулси за движение (вариант за
свързване)
Разположение на щекер
(Изглед отпред върху щифтове и включващата им част)
PIN 1 = PA+
PIN 2 = nc
PIN 3 = PA-
PIN 4 = Schirm (екран)
FEX300, FEX500
Електрически връзки
I E
FF-
98
R
FF+
C
97
G00792-01
I E
51
52
-
+
V
24V
42
41
G00248-01
G00791
BG - 43
