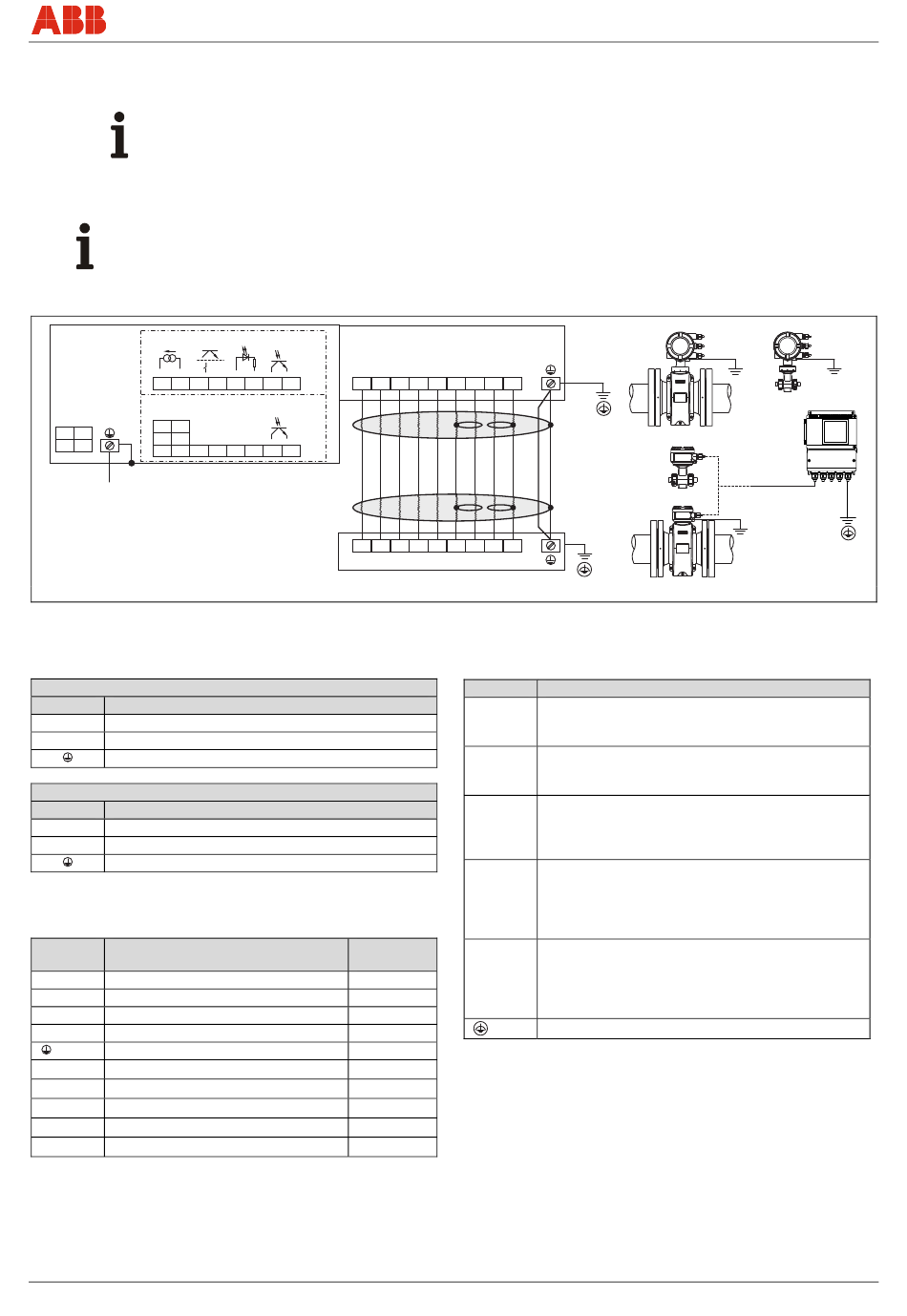

5.6 Ühendusskeemid
5.6.1

HART-i, PROFIBUS PA ja FOUNDATION fieldbus-i protokoll

OLULINE (MÄRKUS)
Plahvatusohtlike keskkondade jaoks mõeldud mõõtesüsteemidel on kaasas täiendav
dokument ohutusjuhistega plahvatusohtlikus keskkonnas kasutamise kohta. Selles toodud
teavet ja andmeid tuleb samuti järjekindlalt järgida!
TÄHTIS! (MÄRKUS)
Üksikasjaliku teabe mõõtemuunduri ja mõõteanduri maandamise kohta leiate peatükist 4.5
"Maandus" leheküljel 24!
A
HART
24 V
-
+ +
31 32 51 52 81 82 41 42
PROFIBUS PA, FOUNDATION fieldbus
FF+ FF-
1+ 2-
PA+ PA-
L N
97 98
PE
A = mõõtemuundur, B = mõõteandur
Joon 38
Wechsel ein-auf zweispaltig
Elektritoite ühendamine
Vahelduvvoolutoide (AC)
Klemm Funktsioon
L
Faas
N
Neutraaljuht
PE/
Kaitsejuht (PE)
Alalisvoolutoide (DC)
Klemm Funktsioon
1+ +
2-
-
PE/
Kaitsejuht (PE)
Signaalkaabli ühendamine
Ainult lahutatud konstruktsiooni korral.
Klemm Funktsioon
M1
Magnetpool
M2
Magnetpool
D1
Andmesidekaabel
D2
Andmesidekaabel
/SE
Varjestus
Signaalkaabel
E1
E1 varjestus
1S
Signaalkaabel
E2
E2 varjestus
2S
Mõõtmispotentsiaal
3
Wechsel ein-auf zweispaltig
CI/FEX300/FEX500-X2
- - -
+ +
M1 M2 D1 D2 3 2S E2 E1 1S
-
+
41 42
B
M1 M2 D1 D2 3
Juhtme
värv
pruun
punane
oranž
kollane
-
lilla
-
sinine
-
roheline
2S E2 E1 1S
Sisendite ja väljundite ühendamine
Klemm Funktsioon/märkus
31 / 32
Voolu-/HART-väljund
Vooluväljundit saab kasutada aktiveeritud või
aktiveerimata olekus.
97 / 98
Digitaalne kommunikatsioon
PROFIBUS PA (PA+/PA-) või FOUNDATION fieldbus
(FF+/FF-) vastavalt IEC standardile 61158-2.
51 / 52
Aktiivne / passiivne digitaalväljund DO1
Funktsiooni võib tarkvara kaudu kohapeal seadistada
kas „impulss-" või „binaarväljundile".
Tehaseseadistus on „impulssväljund".
81 / 82
Digitaalsisend/kontaktsisend
Funktsiooni võib tarkvara kaudu kohapeal seadistada
„välisele väljundi väljalülitusele", „välisele loenduri
lähtestamisele" „välisele loenduri peatamisele" ja
muule funktsioonile.
41 / 42
Passiivne digitaalväljund DO2
Funktsiooni võib tarkvara kaudu kohapeal seadistada
kas „impulss-" või „binaarväljundile".
Tehaseseadistus on „binaarväljund", voolamissuunda
registreeriv signaal.
Funktsioonimaandus
FEX300, FEX500
Elektriühendused
< 50 m (200 m)
< 164 ft (656 ft)
G01350
ET - 41
