BINSTATREP hat 16 Eingänge und 16 Ausgänge. Der Ausgangsstatus folgt den
Eingängen und kann über die LHMI oder über den SPA-Kommunikationsbus
ausgelesen werden.
Wenn ein Eingang eingestellt wird, wird der entsprechende Ausgang für eine
benutzerdefinierte Zeit eingestellt. Wenn das Eingangssignal für einen längeren
Zeitraum eingestellt bleibt, bleibt auch der Ausgang solange eingestellt, bis das
Eingangssignal zurückgesetzt wird.
INPUTn
OUTPUTn
IEC09000732 V1 DE
Abb. 400:

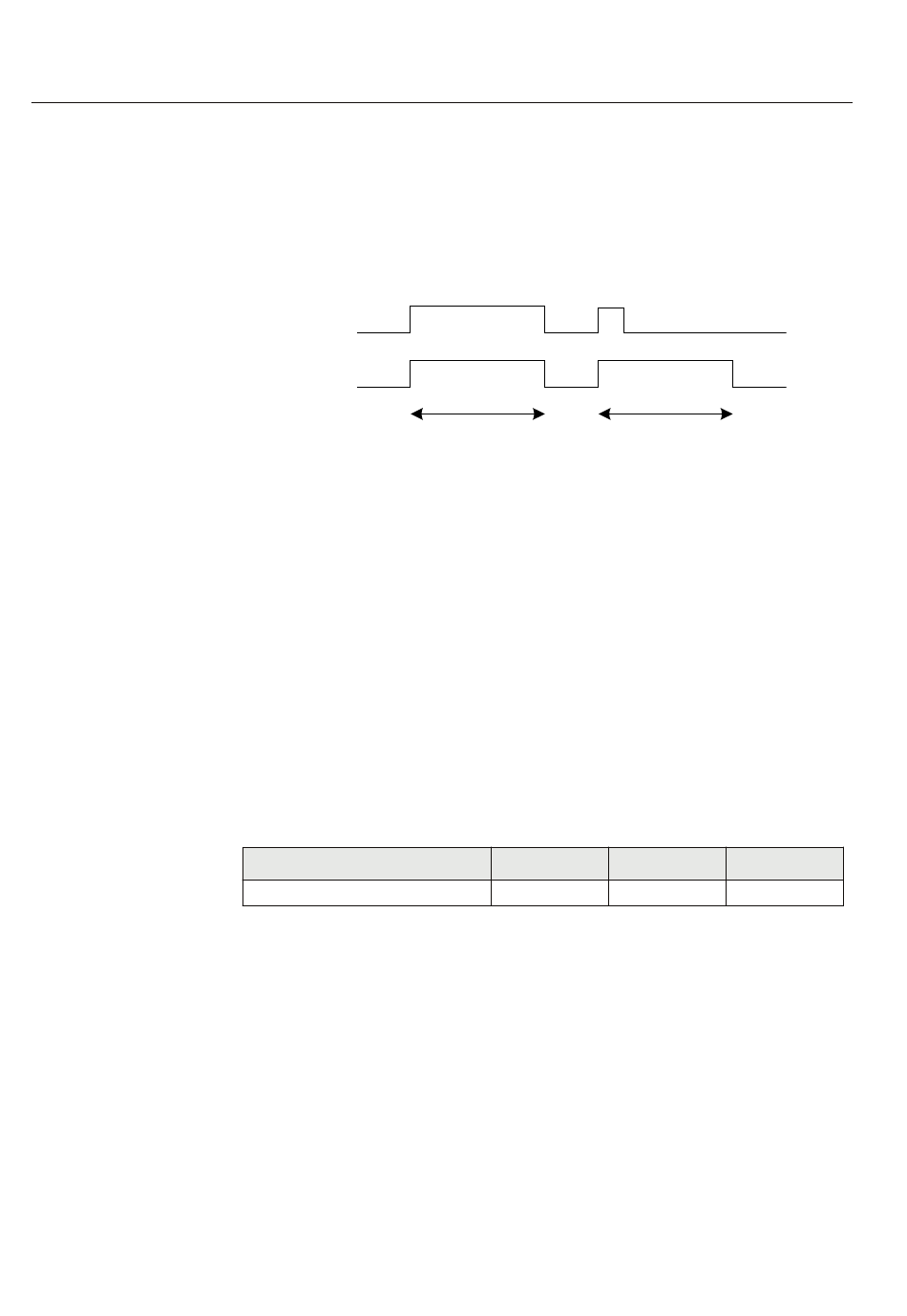

Logikdiagramm für BINSTATREP
Einstellrichtlinien
Die Impulsdauer t ist die einzige Einstellung für den Statusbericht des Logiksignals
(BINSTATREP). Jeder Ausgang kann individuell eingestellt oder zurückgesetzt
werden, die Impulsdauer ist jedoch in der gesamten Funktion BINSTATREP für alle
Ausgänge gleich.
LMBRFLO - Fehlerortung
Identifizierung
Funktionsbeschreibung
Fehlerorter
Anwendung
Hauptziel des Leitungsschutz- und Überwachungsgeräts ist eine schnelle, selektive
und zuverlässige Erfassung und Abschaltung von Fehlern in dem geschützten
Leitungsabschnitt. Zusätzlich ist für diejenigen, die für Betrieb und Wartung
verantwortlich sind, die Angabe der Distanz zum Fehler äußerst wichtig. Zuverlässige
Informationen zur Fehlerortung verringern die Ausfallzeit der geschützten Leitungen
erheblich und verbessern die gesamte Verfügbarkeit eines Netzes.
t
IEC09000732-1-en.vsd
IEC 61850 Identifi‐
IEC 60617 Identifi‐
zierung
zierung
LMBRFLO
-
1MRK 505 307-UDE -
t
ANSI/IEEE C37.2
Nummer
-
Anwendungs-Handbuch
