1MRK 505 307-UDE -
6.2.2.5
Anwendungs-Handbuch
REFPDIF
I3PW1CT1
IdN/I
I3P
IEC09000112-4 V2 DE

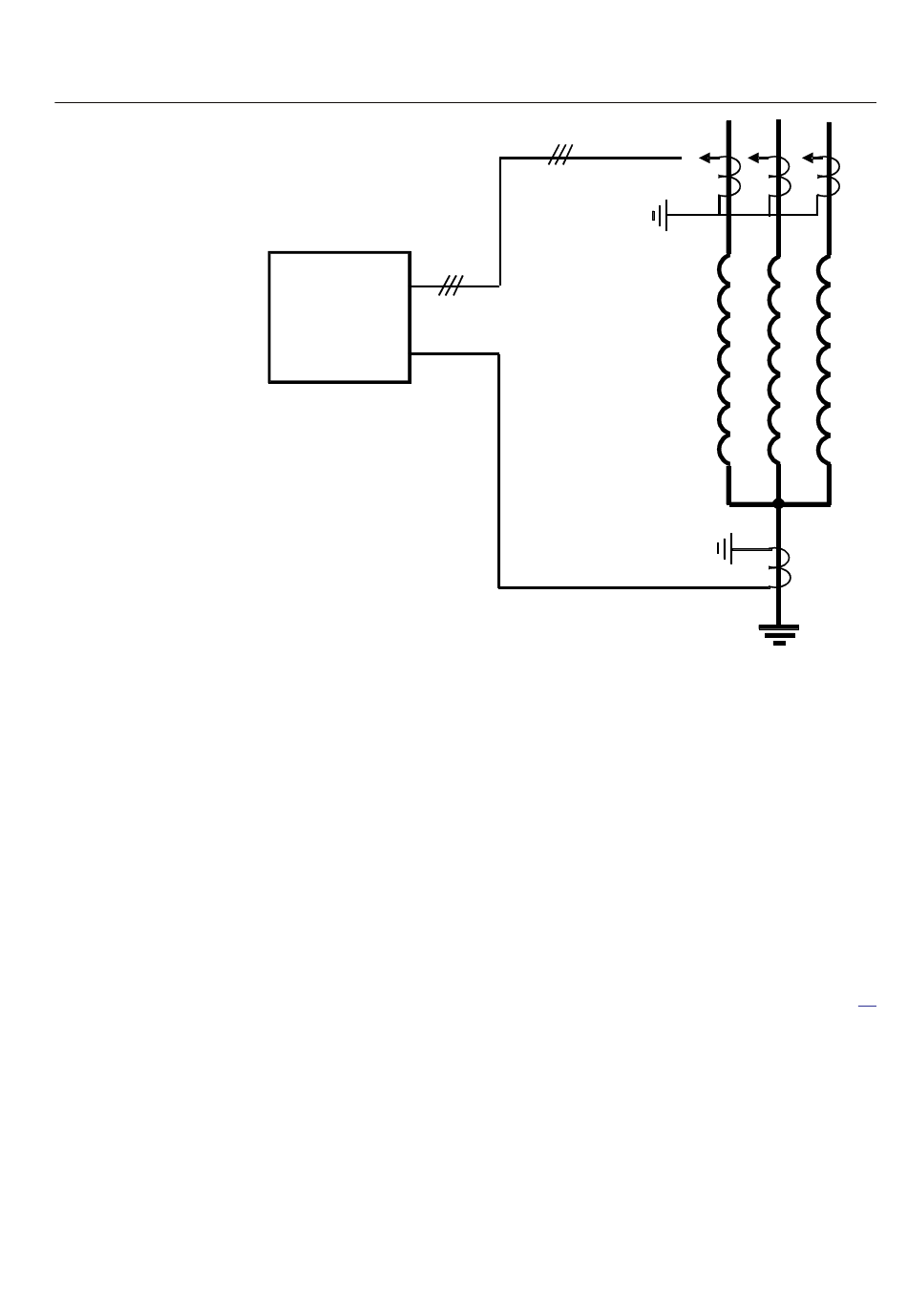

Abb. 44:
Der Anschluss des Erdfehlerdifferentialschutzes REFPDIF für einen
Erdung-Reaktor
Anwendungen mit mehreren Leistungsschaltern
Anordnungen mit mehreren Leistungsschaltern, einschließlich Ringe, Anderthalb
Leistungsschalter, doppelte Leistungsschalter und Maschenanordnungen verfügen
über zwei Stromwandlersätze an der Leitungsseite. Die
Erdfehlerdifferentialschutzfunktion REFPDIF ist mit zwei Stromeingängen für jede
Transformatorseite ausgestattet. Die zweite Wicklung ist ausschließlich für
Spartransformatoren verwendbar.
Ein typisches Anschlussbeispiel, ein Sterndreieck-Transformator, ist in Abbildung
dargestellt.
Abschnitt 6
Differentialschutz
Reaktor
=IEC09000112-
4=2=de=Original.vsd
45
127
