1MRK 505 307-UDE -
Anwendungs-Handbuch
IEC05000674 V1 DE

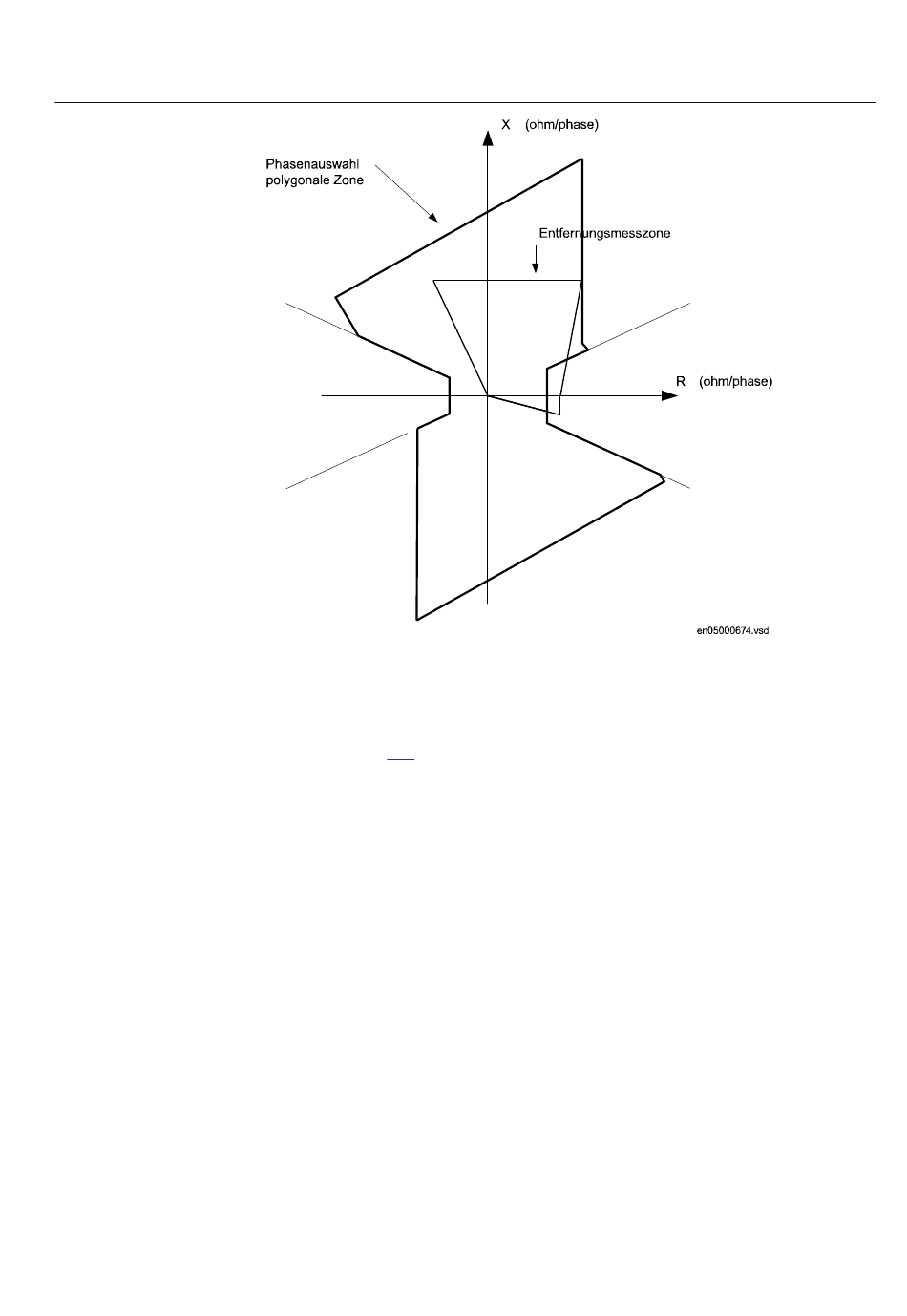

Abb. 177:
Ansprechscharakteristik für FRPSPDIS in Vorwärtsrichtung für
dreipoligen Fehler, Ohm/Leiterbereich
Das Ergebnis der Rotation der Lastkennlinie bei einem Fehler zwischen zwei Leitern
ist in Abbildung
178
dargestellt. Da die Lastkennlinie auf derselben Messung basiert
wir die Polygoncharakteristik, dreht sie sich mit dieser im Uhrzeigersinn um 30°,
wenn ein reiner Leiter-Leiter-Fehler auftritt. Gleichzeitig "schrumpft" die Kennlinie
auf 2/√3 der gesamten RLdFw/RLdRv-Reichweite, die bei Last oder bei einem
dreipoligen Fehler gültig ist.
Abschnitt 7
Impedanzschutz
347
