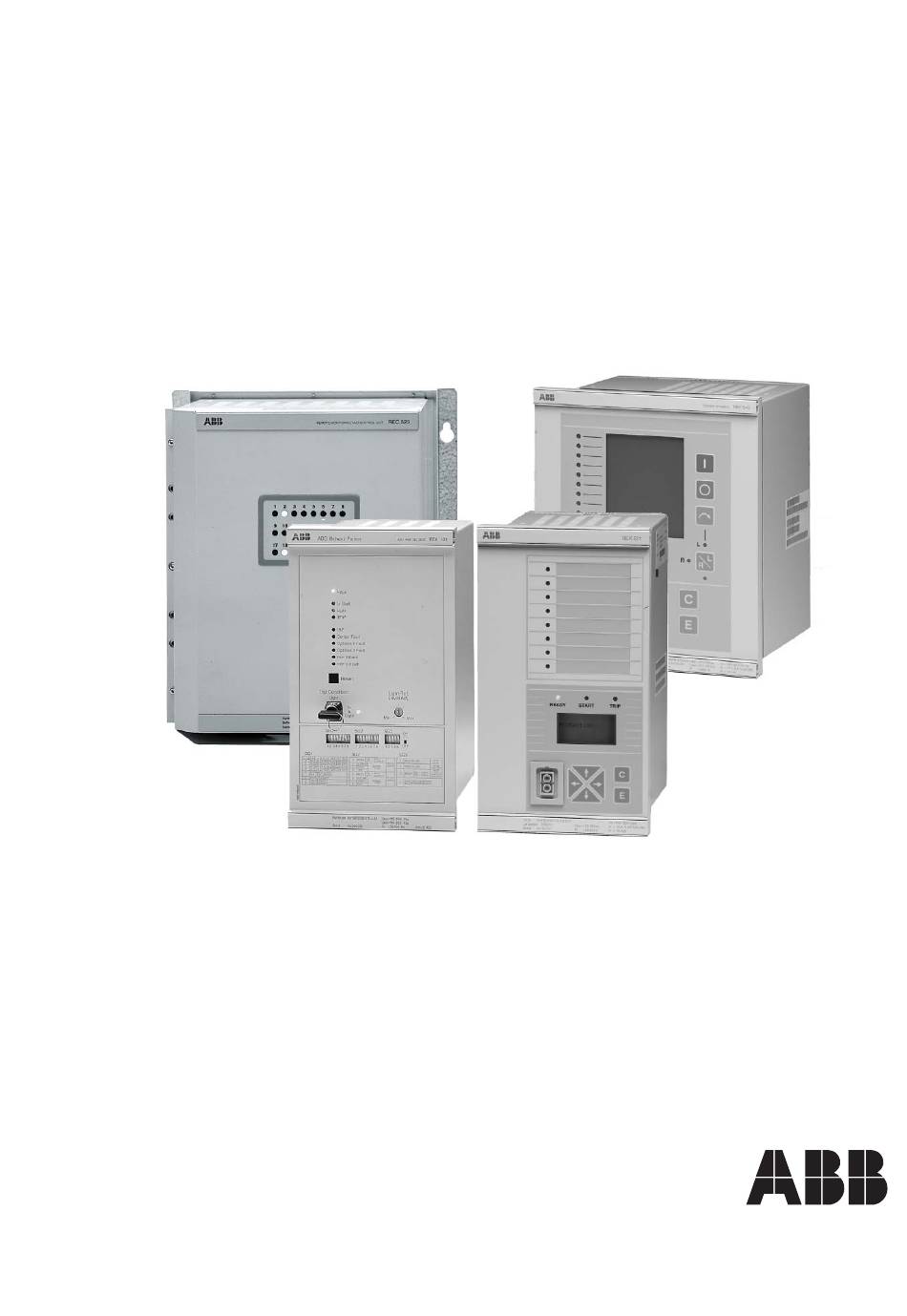

- Seite 1 Schutz, Überwachung und Steuerung RE_ 5__ Installationshandbuch...
-
Seite 3: Inhaltsverzeichnis
1MRS751110 Schutz, Überwachung und Steuerung RE_ 5__ Ausgabe: 22.10.1997 Version: E/28.05.2010 Installationshandbuch Inhalt 1. Zu dieser Anleitung ..............5 1.1. Allgemeines .................. 5 1.2. Verwendete Symbole ..............5 1.3. Dokumentrevisionen ..............5 2. Sicherheitsinformation ............6 3. Einleitung................... 7 4. Auspacken ................8 5. -
Seite 4: Geschützte Marken
ABB Oy haftet unter keinerlei Umständen für direkte, indirekte, bestimmte, zufällige oder Folgeschäden jedweder Art infolge der Benutzung dieser Unterlagen, noch kann ABB Oy für Zufalls- oder Folgeschäden infolge der Nutzung jedweder, in diesen Unterlagen beschriebener Software oder Hardware haftbar gemacht werden. -
Seite 5: Zu Dieser Anleitung
RE_ 5__ 1MRS751110 Schutz, Überwachung und Steuerung Installationshandbuch Zu dieser Anleitung 1.1. Allgemeines Dieses Dokument, die Montageanleitung für RE_ 5__, beschreibt die Montage der zur Plattform RED 500 gehörenden Produkte, einschließlich REC 523, REC 501, REJ 51_, REJ 52_, REF 54_, REM 54_, RET 54_, REU 513, REU 523, REA 10_ und REX 521. -
Seite 6: Schutz, Überwachung Und Steuerung
RE_ 5__ Schutz, Überwachung und Steuerung 1MRS751110 Installationshandbuch Sicherheitsinformation An den Anschlüssen können gefährliche Spannungen auftreten, auch wenn die Hilfsspannung abgeschaltet ist. Nichtbeachtung kann zu Tod, Verletzung oder erheblichem Sachschaden führen. Die elektrische Installation darf nur von einem fachkundigen Elektriker ausgeführt werden. Die nationalen und lokalen Sicherheitsbestimmungen müssen immer beachtet werden. -
Seite 7: Einleitung
RE_ 5__ 1MRS751110 Schutz, Überwachung und Steuerung Installationshandbuch Einleitung Diese Anleitung enthält Anweisungen für das Auspacken und die Handhabung von Schutz-, Überwachungs- und Steuerungsgeräten RE_5__, sowie allgemeine Informationen über die verschiedenen Montagesätze, welche für die Geräte erhältlich sind. Zusätzlich zu dieser Anleitung umfasst die Lieferung: •... -
Seite 8: Auspacken
überprüfen, um sicherzustellen, dass sie während des Transports nicht beschädigt wurden. Falls das Gerät beschädigt wurde, muss dies bei dem Transportunternehmen reklamiert werden, und dem lokalen Vertreter von ABB umgehend mitgeteilt werden. Vergleichen Sie die Typenbezeichnung des Gerätes mit den Bestellinformationen, um sicher zu gehen, dass Sie das richtige Produkt erhalten haben. -
Seite 9: Montage
RE_ 5__ 1MRS751110 Schutz, Überwachung und Steuerung Installationshandbuch Montage Die Produkte der Baureihe RED 500 können unter Verwendung von geeigneten Montagesätzen • bündig, • Einbaumontage mit Zwischenrahmen, • in einer Etage oder • an einer Wand montiert werden. 5.1. Gehäuseabmessungen Gehäusegröße Rahmenbreite Rahmenhöhe... -
Seite 10: Mechanische Montage
RE_ 5__ Schutz, Überwachung und Steuerung 1MRS751110 Installationshandbuch selbstverriegelnde Buchsen und Stecker. Für Sensoreingänge werden Doppel-BNC- Stecker verwendet. Bitte beachten Sie, dass bei Verwendung von Sensoren eine Tiefe von mindestens 250 mm erforderlich ist. Die Schutzklasse des Gerätes ist IP 54 an der Vorderseite, wenn das Gerät bündig montiert ist. - Seite 11 RE_ 5__ 1MRS751110 Schutz, Überwachung und Steuerung Installationshandbuch A060143 Ab. 5.4.-1 Mehrere mögliche Montageanordnungen in einem 19 -Etage ” Bild 19” Montagesatz Gehäusegröße des Relais 1/2 + 1/2 1MRS050243 1MRS050736 1/4 + 1/2 1MRS050259 1/3 + 1/2 1MRS050737 1MRS050258 1/3 + 1/3 1MRS050377 1/4 + 1/3 + 1/3 1MRS050381...
-
Seite 12: Bündige Montage
RE_ 5__ Schutz, Überwachung und Steuerung 1MRS751110 Installationshandbuch 5.5. Bündige Montage Der für die Einbaumontage zu verwendende Montagesatz enthält je vier Klammern und Schrauben. Die Klammern sind aus galvanisiertem Stahlblech gefertigt. Derselbe Bausatz kann für alle Gehäusegrößen verwendet werden. Im Standard- Lieferumfang ist ein Einbaumontagesatz enthalten (1MRS 050209). - Seite 13 RE_ 5__ 1MRS751110 Schutz, Überwachung und Steuerung Installationshandbuch A060145 Ab. 5.5.-2 Reihenweise Montage A060146 Ab. 5.5.-3 Abmessungen des Ausschnittes für die reihenweise Montage Gehäusegröße 1/4 + 1/4 1/4 + 1/3 1/4 + 1/2 1/3 + 1/3 1/3 + 1/2 1/2 + 1/2...
-
Seite 14: Halbversenkte Montage
RE_ 5__ Schutz, Überwachung und Steuerung 1MRS751110 Installationshandbuch Die Schutzklasse des Gerätes ist IP 20 an der Vorderseite, wenn das Gerät bündig mit dem Montagesatz für die reihenweise Anordnung bündig montiert ist. 5.6. Halbversenkte Montage Der Bausatz für den halbversenkten Einbau eines Gehäusesumfasst einen Zwischenrahmen, vier Klammern, eine Dichtung und Schrauben. -
Seite 15: Wandmontage
RE_ 5__ 1MRS751110 Schutz, Überwachung und Steuerung Installationshandbuch Die Schutzklasse des Gerätes ist IP 20 an der Vorderseite, wenn das Gerät bündig mit dem Montagesatz für die reihenweise Anordnung bündig montiert ist. 5.7. Wandmontage 5.7.1. Aufbaumontage (ausgenommen REC 523 und RE_ 54_ mit externer Anzeigeeinheit) Der Bausatz 1MRS 050240 wird für die Wandmontage des Gehäuses verwendet und enthält zwei Befestigungsbügel, zwei Montageschienen und Schrauben. - Seite 16 RE_ 5__ Schutz, Überwachung und Steuerung 1MRS751110 Installationshandbuch M6x12 TORX Wand M4x6 TORX M5x8 TORX Blick von oben (Schwenkung nach links des Geräts) wallmoun. swing_b A060148, A060155 Ab. 5.7.1.-1 Aufbaumontage eines Gehäuses...
-
Seite 17: Aufbaumontage Von Rec 523
RE_ 5__ 1MRS751110 Schutz, Überwachung und Steuerung Installationshandbuch 5.7.2. Aufbaumontage von REC 523 Die Befestigungsbügel sind mit vier Schraubenlöchern (M6-Schrauben) für die Wandmontage der Einheit versehen. Eine Frontplatte wird mit der Einheit automatisch mitgeliefert. Die Frontplatte dient gleichzeitig als Schutzabdeckung für die Kabel und Anschlüsse der Einheit. -
Seite 18: Montage Der Externen Anzeigeeinheit
RE_ 5__ Schutz, Überwachung und Steuerung 1MRS751110 Installationshandbuch 5.7.3.1. Montage der externen Anzeigeeinheit Der für die Einbaumontage der externen Anzeigeeinheit benötigte Montagesatz ist stets im Standard-Lieferumfang enthalten. Der Montagesatz ist an der Einheit befestigt und enthält die erforderlichen Klammern und Schrauben. Die Abmessungen des Ausschnittes für die externe Anzeigeinheit betragen 208 x 242mm (B x H). -
Seite 19: Montage Der Hauptgerätes
RE_ 5__ 1MRS751110 Schutz, Überwachung und Steuerung Installationshandbuch A060151 Ab. 5.7.3.1.-2 Einbaumontage der externen Anzeigeeinheit Die Anzeigeeinheit wird mit einem 2 m langen Kabel (1MRS120511.002), das im Lieferumfang des Hauptgerätes enthalten ist, an dieses angeschlossen. Das Kabel wird an die RJ45-Buchse (Anschluss X3.4) an der Rückwand des Hauptgerätes und an den entsprechenden Anschluss (Steuerkabel) an der Anzeigeeinheit angeschlossen. -
Seite 20: Schutzabdeckung
RE_ 5__ Schutz, Überwachung und Steuerung 1MRS751110 Installationshandbuch A060152 Ab. 5.7.3.2.-1 Abmessungen eines Hauptgerätes für Aufbaumontage Abmessung Abmessung 5.8. Schutzabdeckung Falls die Verdrahtung, Kabel und rückwertigen Anschlüsse der RE_ 5__-Einheit geschützt werden müssen, kann eine rückwertige Abdeckung separat bestellt werden. Die Bestellnummern für die verschiedenen Relaistypen sind in Ab. 5.8.-1 angeführt. - Seite 21 RE_ 5__ 1MRS751110 Schutz, Überwachung und Steuerung Installationshandbuch 205.7 249.8 265.9 (6U) 223.7 (~1/2 x19”) 18.5 A060153 Ab. 5.8.-1 Abmessungen der rückwertigen Abdeckung Relaistyp Bestellnummer REJ_/REU_/REC 501 96,4 1MRS060132 REA_ 133,8 1MRS060196 REF_/REM_/REC 523 (Einbaumontage) 108,7 1MRS060134...
-
Seite 22: Anschlüsse
RE_ 5__ Schutz, Überwachung und Steuerung 1MRS751110 Installationshandbuch Anschlüsse Die Kabelverbindungen sind gemäß dem Anschlussschema auszuführen. Jeder Anschluss hat seine eigene Kennnummer, zum Beispiel X2.2. Die Anschlüsse sind von oben nach unten durchnummeriert, außer beim Anschluss X1.1, bei dem sie von unten nach oben durchnummeriert sind. - Seite 23 RE_ 5__ 1MRS751110 Schutz, Überwachung und Steuerung Installationshandbuch Kabel von Strom- und Spannungswandlern sind entsprechend der Phasenfolge und dem Kopplungsschema anzuschließen. Jede Schraubklemme für Strom-/ Spannungswandler ist für einen Leiter von max. 6 mm oder zwei Leiter von max. 2.5 mm (0,5-6 mm ) ausgelegt.
