Abschnitt 6
Differentialschutz
150
R E D
6 7 0
IEC04000211 V1 DE

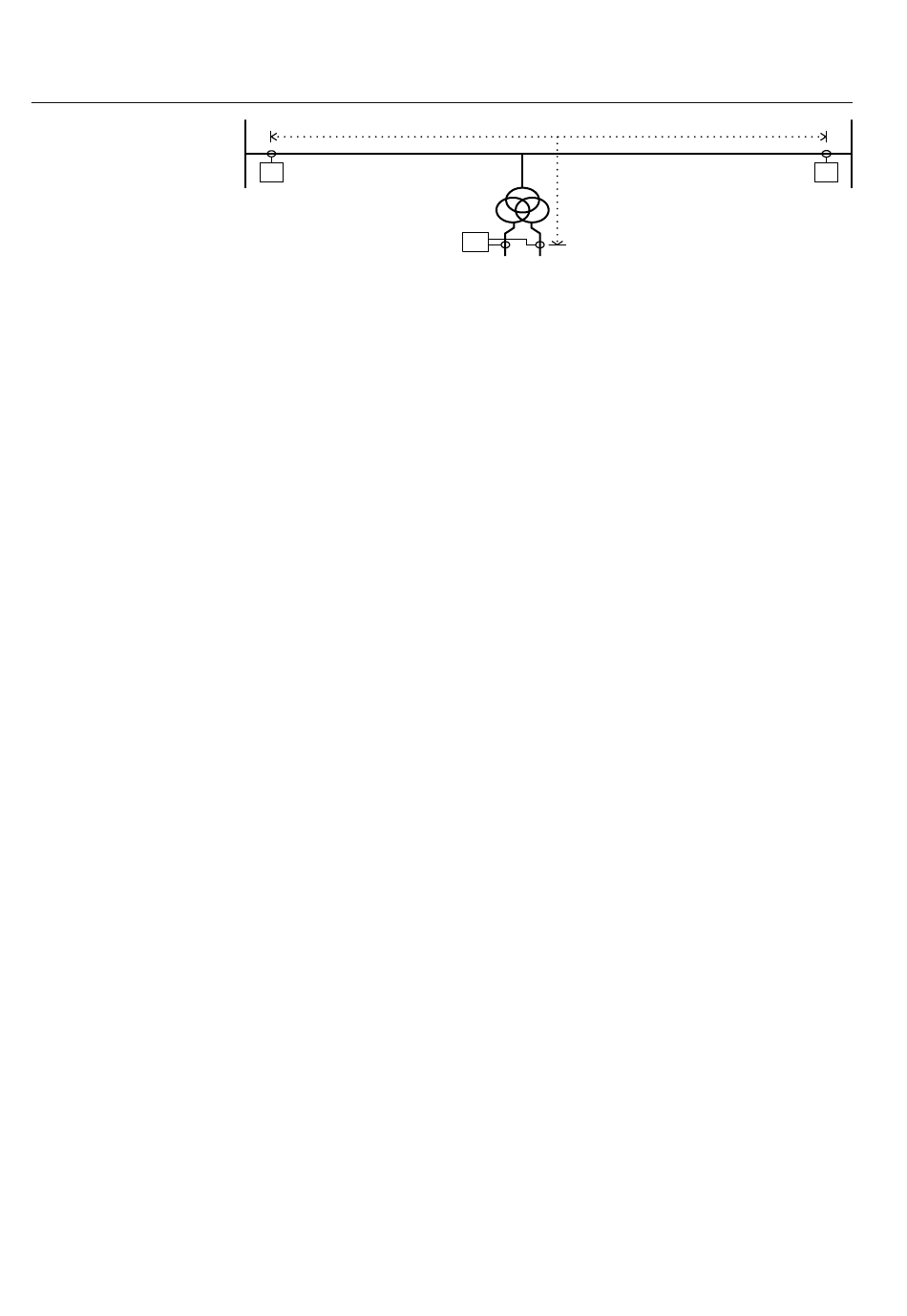

Abb. 61:
Ein Dreiwicklungs-Transformator in der geschützten Zone
TraAOnInpCh
Dieser Parameter dient dazu anzuzeigen, dass ein Leistungstransformator an der
Stromklemme X in die Schutzzone integriert wurde. Dies kann entweder ein
Zweiwicklungs-Transformator oder die erste Sekundärwicklung eines
Dreiwicklungs-Transformators sein. Der Stromwandler, der das Gerät speist, befindet
sich auf der Unterspannungsseite des Transformators. Der Parameter wird eingestellt
in einem Bereich von 0 bis 3 oder 0 bis 6, wobei 0 (Null) gewählt wird, wenn kein
Transformator A in der Schutzzone enthalten ist. Dies ist einer der wenigen
Parameter, der für jedes Master-Gerät individuell eingestellt werden kann.
Die Einstellung spezifiziert den Stromeingang am Differentialstrom-Funktionsblock,
an dem der Eingangsstrom neu berechnet werden muss, und zwar auf der
Oberspannungsseite, die als Referenzseite des Differentialschutzes fungiert. Der
gemessene Strom, der in den Eingangskanal gespeist wird und durch den Parameter
TraAOnInpCh eingestellt ist, wird neu berechnet mit I x·RatVoltW2TraA/
RatVoltW1TraA und gegen den Uhrzeigersinn um den Winkel verschoben, der sich
aus dem Produkt ClockNumTransA × 30° ergeben hat.
RatVoltW1TraA
Die Bemessungsspannung (kV) der primären Seite (Leitungsseite =
Oberspannungsseite) des Leistungstransformators A.
RatVoltW2TraA
Die Bemessungsspannung (kV) der sekundären Seite (Nichtleitungsseite =
Unterspannungsseite) des Leistungstransformators A.
ClockNumTransA
Dies ist die Phasendrehung von der Primär- zur Sekundärseite des
Leistungstransformators A. Die Phasendrehung erfolgt in Intervallen von 30°, wobei
1 gleich -30°, 2 gleich -60° usw. beträgt. Der Parameter kann in einem Bereich von 0
bis 11 eingestellt werden.
TraBOnInpCh
Dieser Parameter dient dazu anzuzeigen, dass ein Leistungstransformator an der
Stromklemme Y in die Schutzzone integriert wurde. Dies kann entweder ein
Zweiwicklungs-Transformator oder die zweite Sekundärwicklung eines
Dreiwicklungs-Transformators sein. Der Stromwandler, der das Gerät speist, befindet
sich auf der Unterspannungsseite des Transformators. Der Parameter wird eingestellt
G e s c h ü tz te Z o n e
A
B
R E D
6 7 0
1MRK 505 307-UDE -
R E D
6 7 0
e n 0 4 0 0 0 2 1 1 .v s d
Anwendungs-Handbuch
