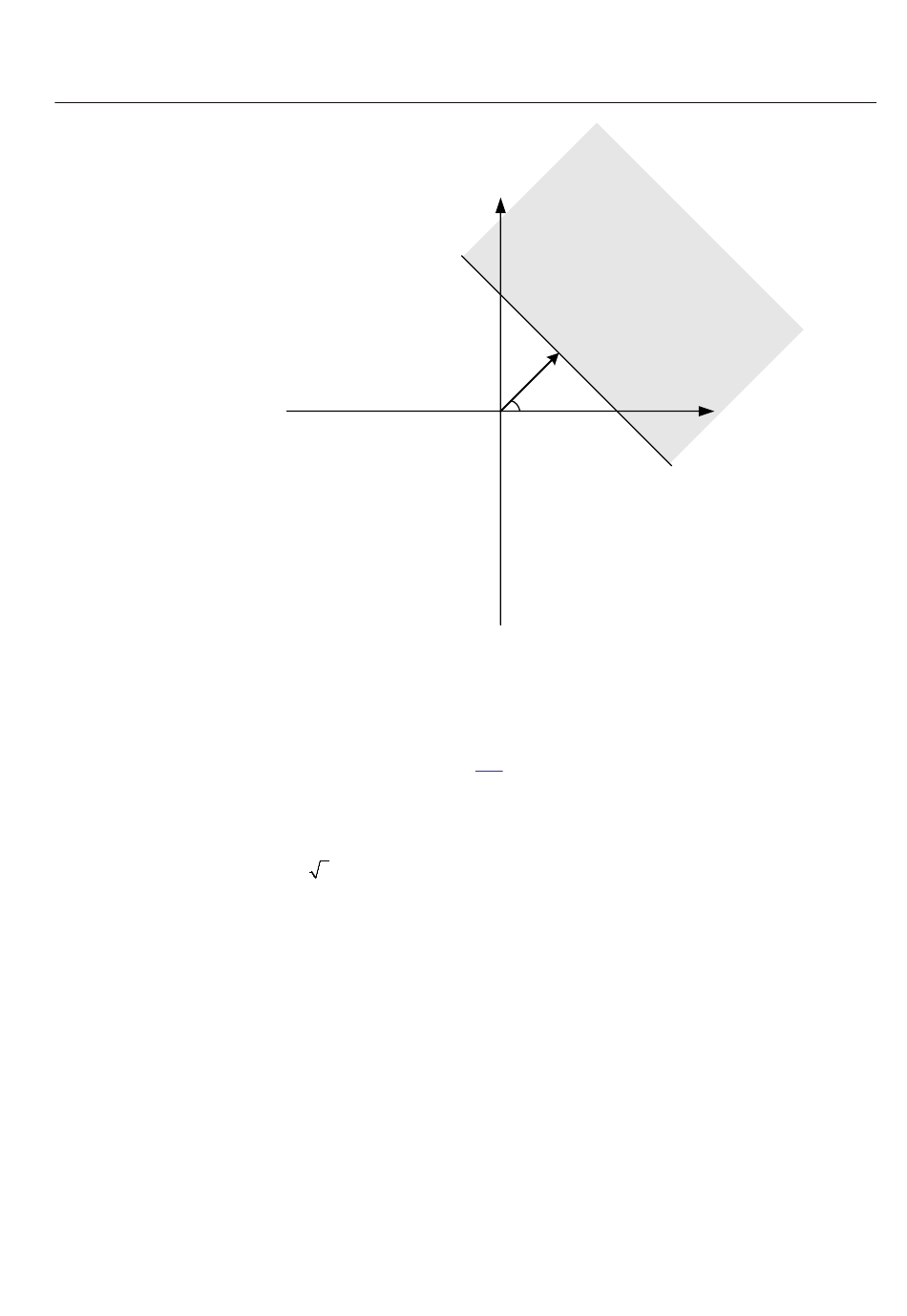

Abb. 295: Modus P> (Überleistung)
Die Einstellung Power1(2) liefert den Anregewert der Leistungskomponente in
Richtung Angle1(2). Die Einstellung wird in p.u. der Generator-Bemessungsleistung
angegeben, siehe Gleichung 530.
Die empfohlene Minimaleinstellung ist 0,2 % von S
Stromwandlereingänge am Gerät verwendet werden.
= × ×
S 3 UBase IBase
N
EQUATION1708 V1 DE
Die Einstellung Angle1(2) liefert den charakteristischen Winkel mit maximaler
Empfindlichkeit der Leistungsrichtungsschutzfunktion. Die Einstellung wird in Grad
angegeben. Für die Wirkleistung muss der eingestellte Winkel 0° oder 180° betragen.
Für den Generator-Rückleistungsschutz ist der Einstellwert 180° zu verwenden.
Q
Betrieb
Strom1(2)
Winkel1(2)
