Abschnitt 6
Differentialschutz
148
wird der relative Phasenwinkel zwischen diesen beiden Gegensystemströmen
ermittelt. Siehe Abbildung 57. Idealerweise beträgt der Winkel 0° bei internen
Fehlern und 180° bei externen Fehlern. Jedoch macht die Messung von Fehlern
aufgrund von Stromwandler-Sättigung, verschiedenen Phasenwinkeln der
Gegensystemimpedanzen usw. eine Sicherheitstoleranz ausgedrückt als ROA
(Relais-Arbeitswinkel) erforderlich. Der Standardwert von 60° wird für die meisten
Fälle empfohlen. Die Einstellung NegSeqROA ist ein Kompromiss zwischen der
Sicherheit und Zuverlässigkeit des Differentialschutzes. Der Wert NegSeqROA = 60°
betont die Sicherheit gegenüber der Zuverlässigkeit. Tests haben gezeigt, dass 60°
eine gute Wahl sind.
120 Grad
Wenn einer der
Ströme zu
niedrig ist, wird
keine Messung
vorgenommen
und es werden
120 Grad
zugeordnet.
180 Grad
Externer
Fehler-
bereich
IEC05000188 V3 DE

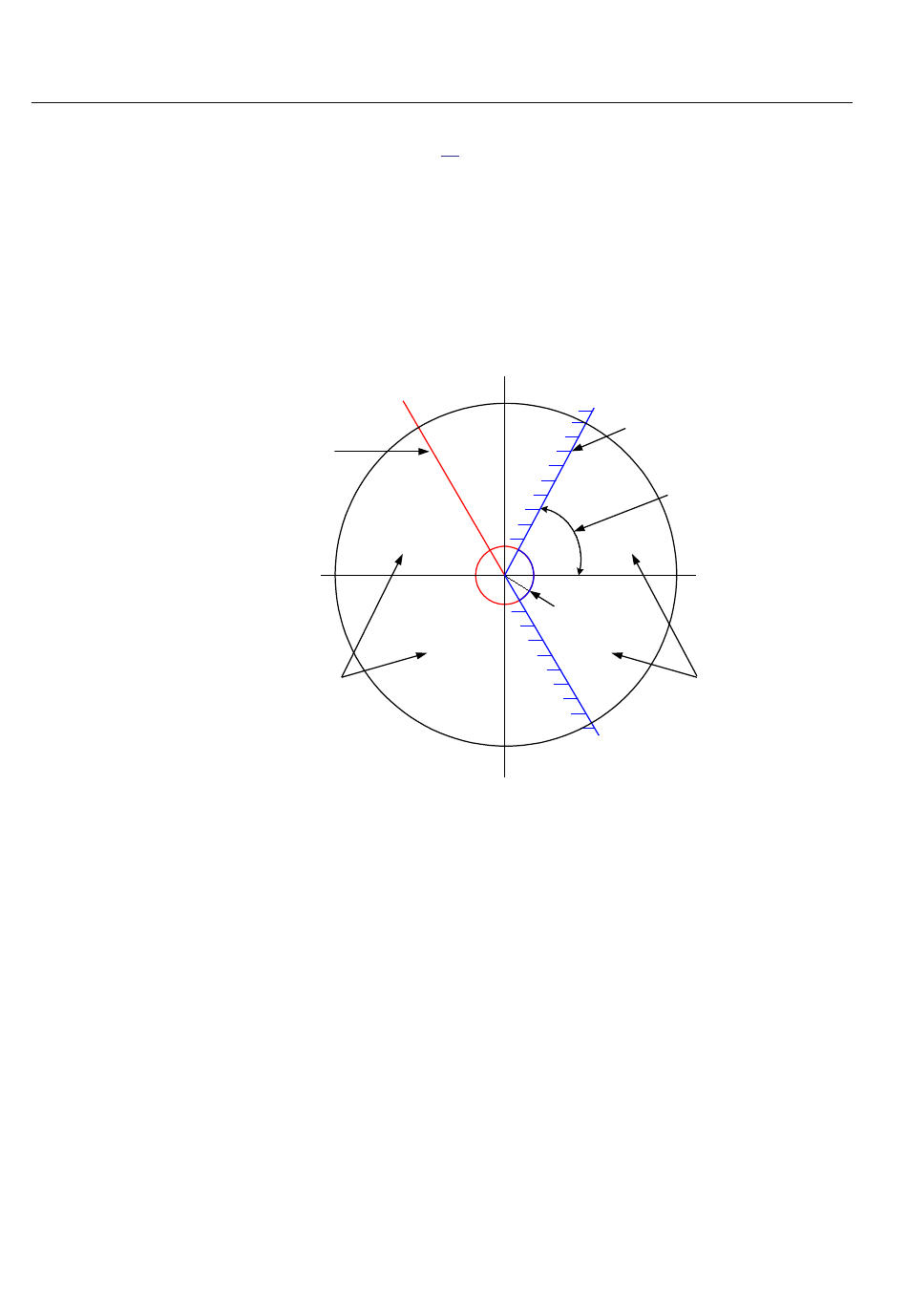

Abb. 57:
Gegensystemstromfunktion Relais-Arbeitswinkel (ROA)
IminNegSeq
IminNegSeq wird als ein Vielfaches von IBase eingestellt. Die lokalen und die Summe
der entfernten Gegensystemströme werden getrennt verglichen, wenn sie oberhalb
des eingestellten Schwellenwerts IminNegSeq liegen. Wenn einer der Werte
unterhalb des Ansprechwerts liegt, erfolgt kein Vergleich. In diesem Fall wird weder
ein interner noch ein externer Fehler gemeldet. Der Standardwert 0,04 × IBase kann
verwendet werden, wenn keine Besonderheiten wie extrem schwache Einspeisung
berücksichtigt werden müssen. Achten Sie darauf, dass intern bei einem
Stabilisierungsstrom von mehr als dem 1,5-fachen IBase der tatsächliche Schwellwert
gleich der Summe von IminNegSeq + 0,1 Ibias ist. Dies ist erforderlich, um falsche
Entscheidungen des Diskriminators für interne/externe Fehler bei schwerwiegenden
externen Dreiphasenfehlern mit übermäßiger Stromwandler-Sättigung zu vermeiden.
90 Grad
Interne/externe
Fehlergrenze
IMinNegSeq
270 Grad
en05000188-3-en.vsd
1MRK 505 307-UDE -
NegSeqROA
(Relais-
Auslösewinkel)
0 Grad
Interer
Fehler-
bereich
Anwendungs-Handbuch
