Abschnitt 7
Impedanzschutz
482
IEC06000550 V1 DE

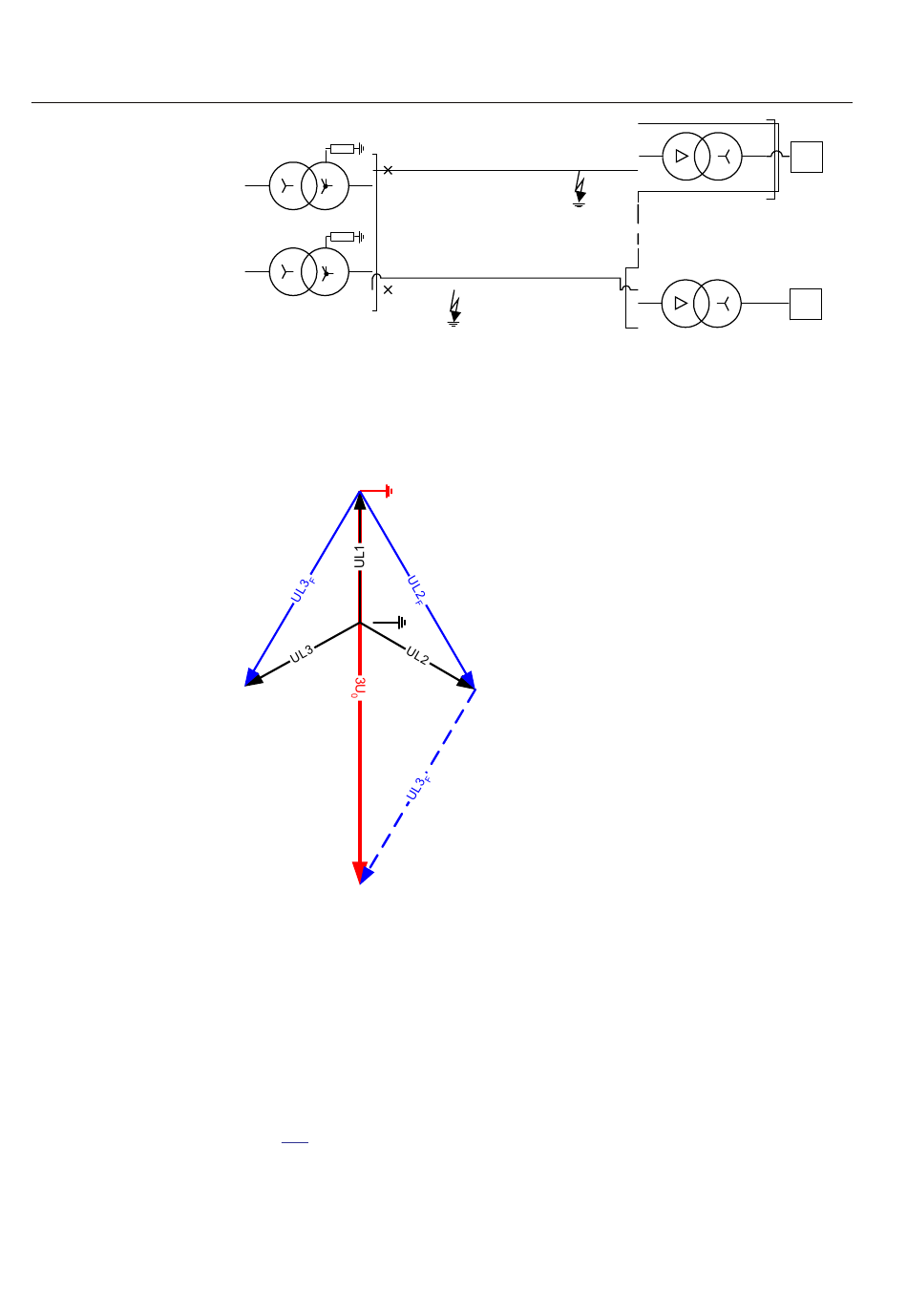

Abb. 257:
Auftreten eines Doppelerdfehlers an verschiedenen Abgängen in
einem mit hoher Impedanz (Wirkwiderstand, Reaktanz) geerdeten
Übertragungsnetz
en06000551.vsd
IEC06000551 V1 DE
Abb. 258:
Der Spannungsanstieg auf die gesunden Leiter und die auftretende
Summenpunktspannung (3U0) bei einem einpoligen Erdfehler und
einem resultierenden Doppelerdfehler an verschiedenen Abgängen
eines mit hoher Impedanz (Widerstand, Reaktanz) geerdeten
regionalen Übertragungsnetzes
Die PPLPHIZ-Logik wird zwischen die Distanzschutzzone mit
Polygoncharakteristik ZMQPDIS und ZMQAPDIS und die Leiterauswahl mit
Lastbeeinträchtigung mit Polygoncharakteristik FDPSPDIS geschaltet, wie in
Abb.
259
dargestellt. Der von der Leiterauswahlfunktion gelieferte ganzzahlige Wert,
der die Art des Fehlers angibt, wird überprüft und von der Logik für die Freigabe der
L3N
L1N
1MRK 505 307-UDE -
Last
Last
=IEC06000550=1=de=Origin
al.vsd
Anwendungs-Handbuch
