1MRK 505 307-UDE -
Anwendungs-Handbuch
X
IEC05000722 V1 DE

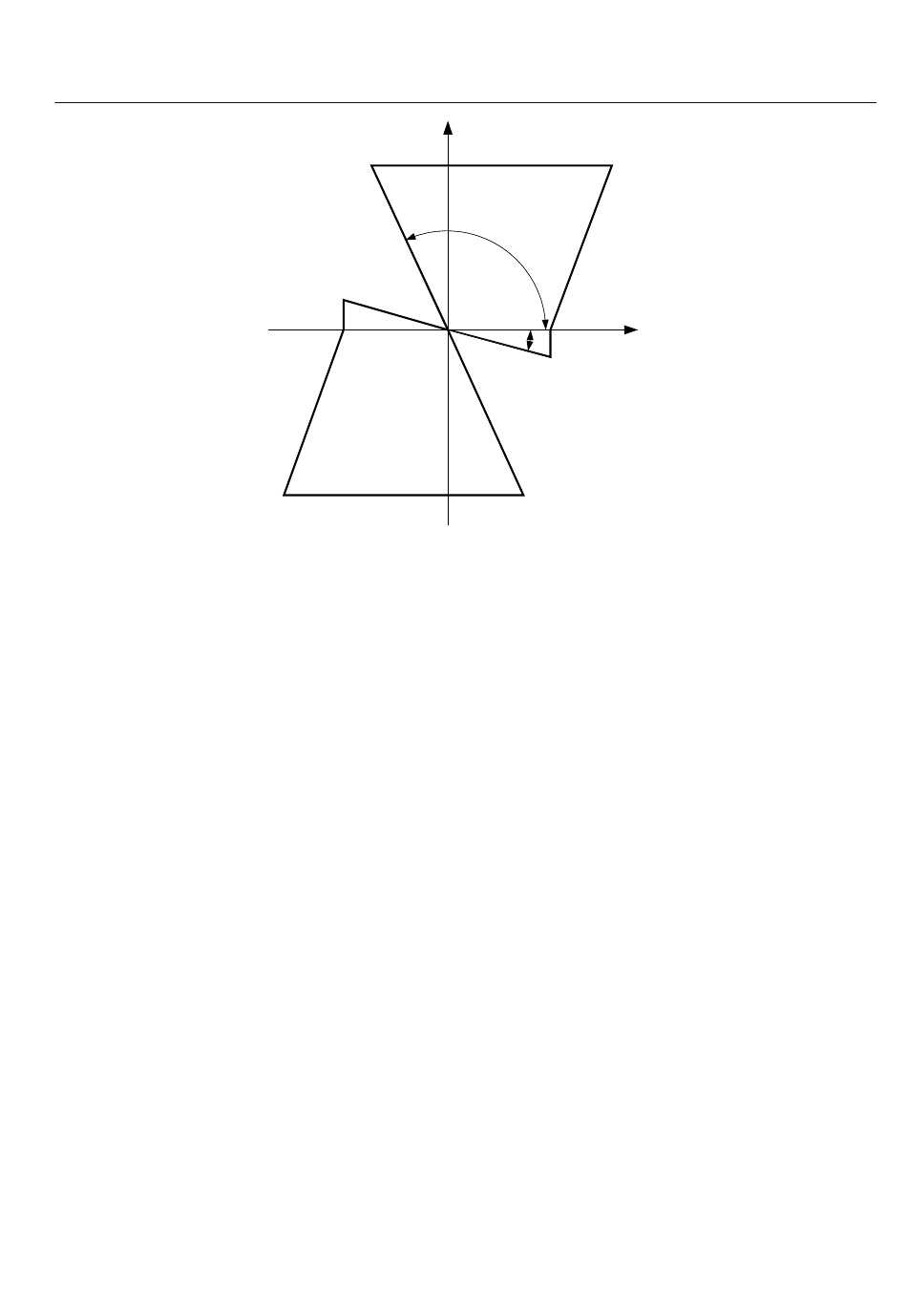

Abb. 135:
Einstellwinkel für die Abgrenzung von Fehlern in Vorwärts- und
Rückwärtsrichtung in Gerichtete Impedanz, polygonale Funktion
ZDRDIR
Die rückwärtsgerichtete Charakteristik entspricht der um 180 Grad gedrehten
vorwärtsgerichteten Charakteristik.
Die Polarisierungsspannung ist verfügbar, solange die Spannung im Mitsystem 5 %
der eingestellten Standardspannung UBase übersteigt. Daher kann das
Richtungselement diese für alle unsymmetrischen Fehler einschließlich
stationsnahen Fehlern verwenden.
Für die Einkreisung der dreiphasigen Fehler U1
Mitsystemspannung für die richtige Richtungsbegrenzung.
Die Speicherspannung wird für 100 ms, oder bis die Mitsystemspannung
wiederhergestellt ist, verwendet.
Nach 100 ms passiert Folgendes:
•
Liegt der Strom immer noch über dem Sollwert des Auslösestroms (zwischen 10
und 30 % des eingestellten Bemessungsstroms IBase), wird die Bedingung
angehalten.
ArgNegRes
ArgDir
R
en05000722.vsd
auf Basis derselben
L1M
Abschnitt 7
Impedanzschutz
259
