Abschnitt 6
Differentialschutz
6.3.2.8
140
SMBI
IEC06000638 V2 DE

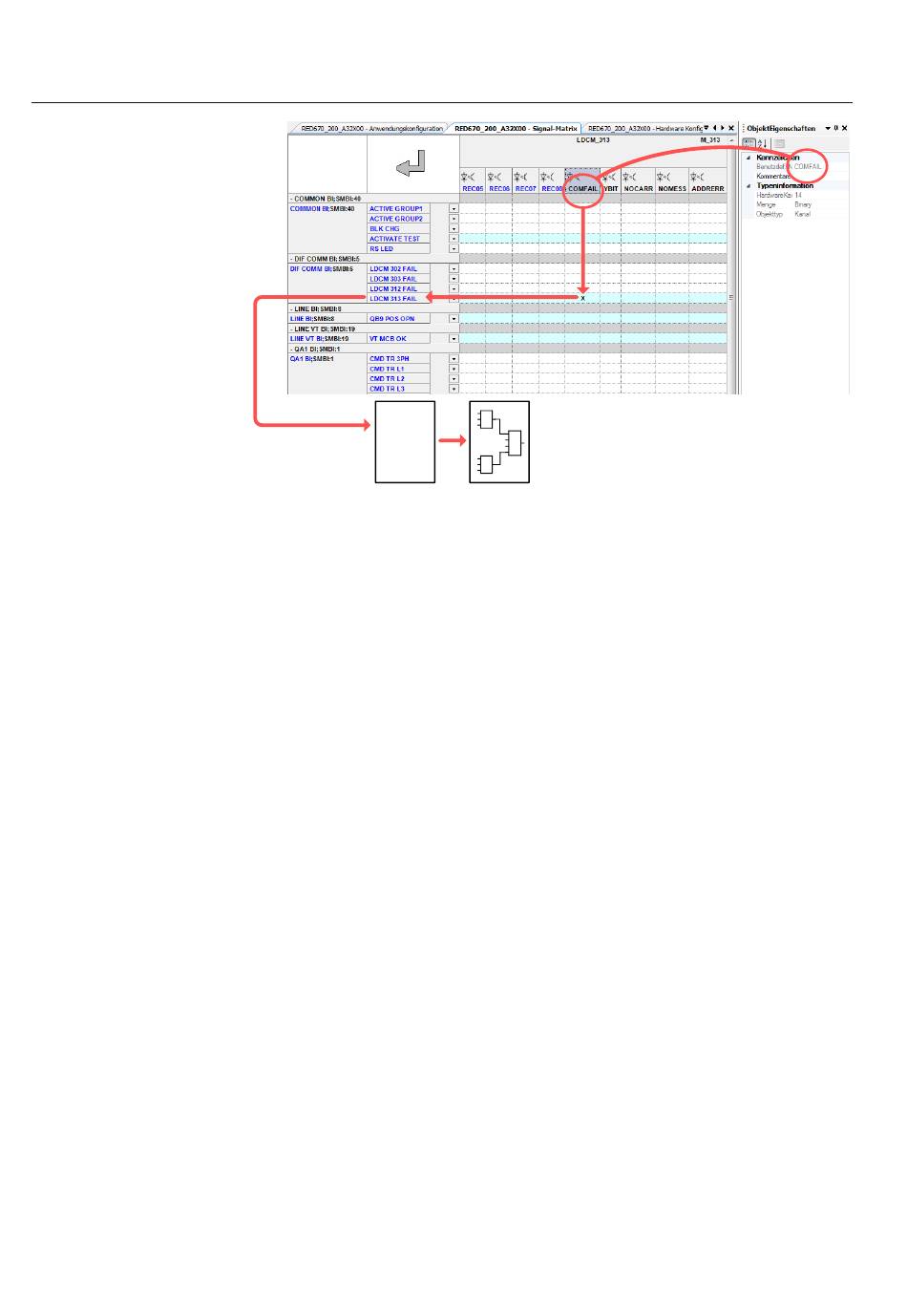

Abb. 54:
Beispiel für LDCM-Signale wie sie im Signalmatrix-Tool zu sehen
sind
Offene Stromwandlerkreiserkennung
Die Leitungsdifferentialschutzfunktion verfügt über eine erweiterte Funktion zu
Erkennung von offenen Stromwandlerkreisen. Diese Funktion kann ein unerwartetes
Ansprechen durch die Leitungsdifferentialschutzfunktion bei einem offenen
Stromwandlersekundärkreis unter normalen Lastbedingungen verhindern. Es besteht
jedoch keine Garantie dafür, dass der Algorithmus zur Erkennung von offenen
Stromwandlerkreisen die unerwünschte Trennung der geschützten Zone verhindert.
Der offene Stromwandler kann in ca. 14 ± 2 ms erkannt werden. Unter Umständen hat
der Differentialschutz innerhalb dieser Zeit bereits einen Auslösebefehl ausgegeben.
Trotzdem sind Informationen zu einem offenen Stromwandler-Sekundärkreis als
Auslösegrund sehr wichtig. Es kann auch ein Alarmsignal an das Bedienpersonal der
Schaltanlage ausgegeben werden, damit dieses nach Erkennung des offenen
Stromwandlerkreises umgehende Maßnahmen ergreifen kann.
•
Einstellparameter OpenCTEnable aktiviert und deaktiviert diese Funktion.
•
Einstellparameter tOCTAlarmDelay legt die Verzögerungszeit fest, nach der das
Alarmsignal ausgegeben wird.
•
Einstellparameter tOCTResetDelay legt die Verzögerungszeit fest, nach der die
Bedingung "Stromwandlerkreis offen" zurückgesetzt wird, nachdem die
fehlerhaften Stromwandlerkreise repariert wurden.
•
Sobald die Bedingung "Stromwandlerkreis offen" erkannt wurde, werden
sämtliche Differentialschutzfunktionen bis auf den unstabilisierten
(unverzögerten) Differentialschutz gesperrt. Es besteht jedoch keine Garantie
1MRK 505 307-UDE -
=IEC06000638=2=de=Original.vsdx
Anwendungs-Handbuch
