1MRK 505 307-UDE -
6.4.3
Anwendungs-Handbuch
Eigenschaften:
•
Das Anregeelement ist empfindlich genug, um den abnormen Zustand des
geschützten Objektes zu erkennen.
•
Das Anregeelement hat keinen Einfluss auf die Arbeitsgeschwindigkeit des
Hauptschutzes.
•
Das Anregeelement erkennt neu entstandene, hochohmige und dreipolige Fehler
auf der Seite mit der schwachen Einspeisung.
•
Falls gewünscht, können die einzelnen Unterfunktionen des Anregeelements
gesperrt werden.
•
Das Anregesignal hat eine einstellbare Impulsdauer.
Die zusätzliche Sicherheitslogik für den Differentialschutz LDRGFC ist als lokales
Kriterium bestimmt, um die Auslösung seitens des Leitungsdifferentialschutzes
freizugeben. LDRGFC ist über ein UND-Gatter mit den Auslösesignalen der
Funktion LDLPDIF verbunden. In Abbildung
Auslösung an allen drei Leitern dargestellt, aber LDRGFC kann für eine individuelle
Freigabe der Auslösung an den jeweiligen Leitern konfiguriert werden. Das
ANREGESIGNAL kann auch über einen der verfügbaren binären
Signalübertragungs-Kanäle an die Gegenseite übertragen werden und dort mit dem
Eingangswert REMSTUP verknüpft werden. Gewöhnlich ist das lokale Kriterium
bereits ausreichend.
CTFAIL
OUTSERV
BLOCK
I3P*
U3P*
BLOCK
BLKCV
BLKUC
BLK3I0
Anregesignal von
BLKUV
REMSTUP
der Gegenseite
IEC11000232 V3 DE

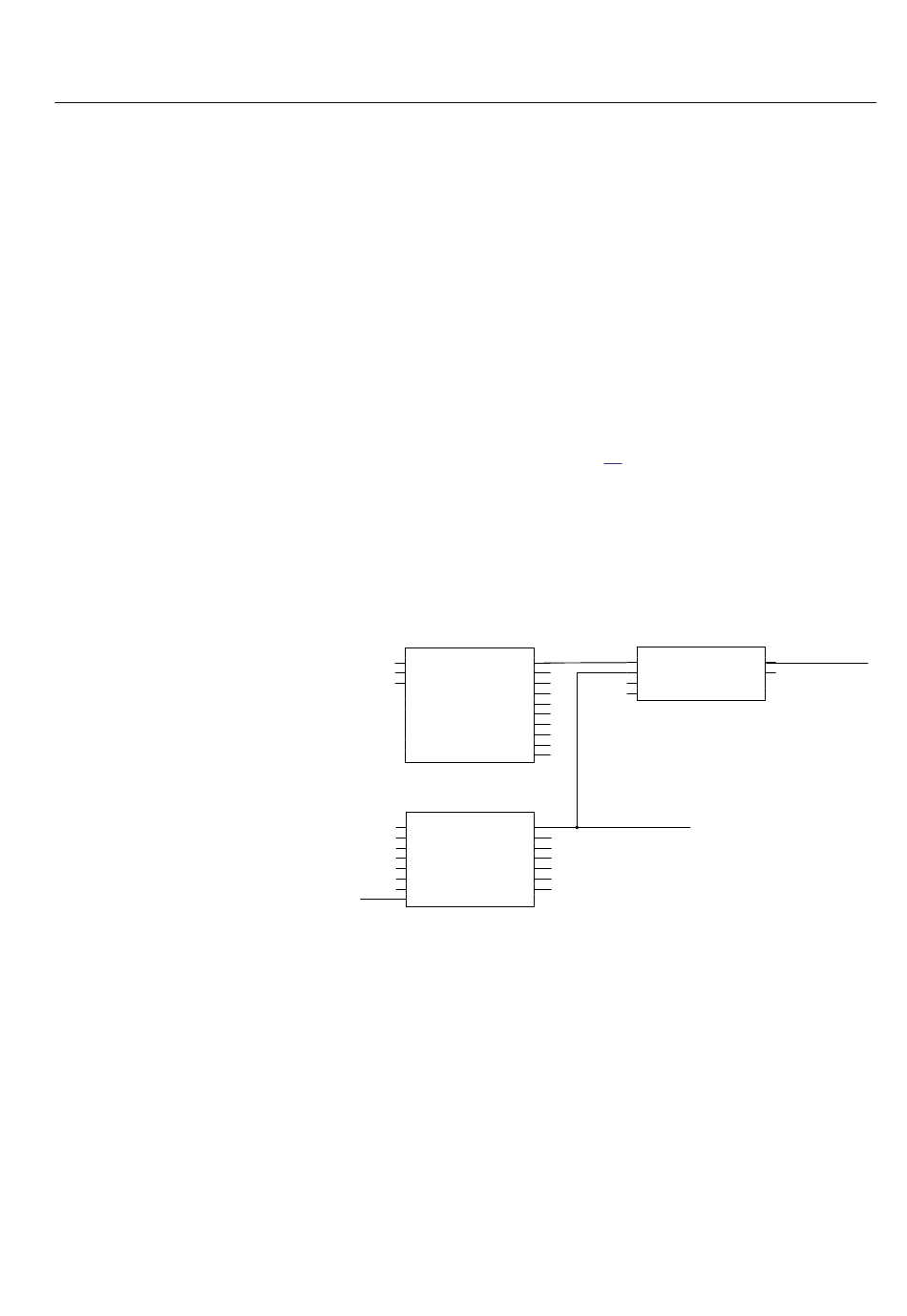

Abb. 69:
Konfiguration des lokalen Freigabekriteriums für den
Leitungsdifferentialschutz
Einstellrichtlinien
GlobalBaseSel: Wählt die globale Basiswertgruppe aus, die von der Funktion für die
Definition von (IBase), (UBase) und (SBase) verwendet wird.
69
LDLPSCH
TRIP
TRL1
TRL2
TRL3
TRLOCAL
TRLOCL1
TRLOCL2
TRLOCL3
TRREMOTE
DIFLBLKD
Anregesignal an
LDRGFC
die Gegenseite
START
STCVL1L2
STCVL2L3
STCVL3L1
STUC
ST3I0
STUV
Abschnitt 6
Differentialschutz
ist eine Konfiguration für die
Leitungsdifferential-
schutz-Auslösung
AND
INPUT1
OUT
INPUT2
NOUT
INPUT3
INPUT4N
=IEC11000232=3=de=Or
iginal.vsd
Freigabe der
163
