1MRK 505 307-UDE -
6.2.2.3
Anwendungs-Handbuch
- 1
REFPDIF
I3PW1CT1
IdN/I
I3P
- 2
REFPDIF
I3PW2CT1
IdN/I
I3P
IEC09000110-4-EN V2 DE

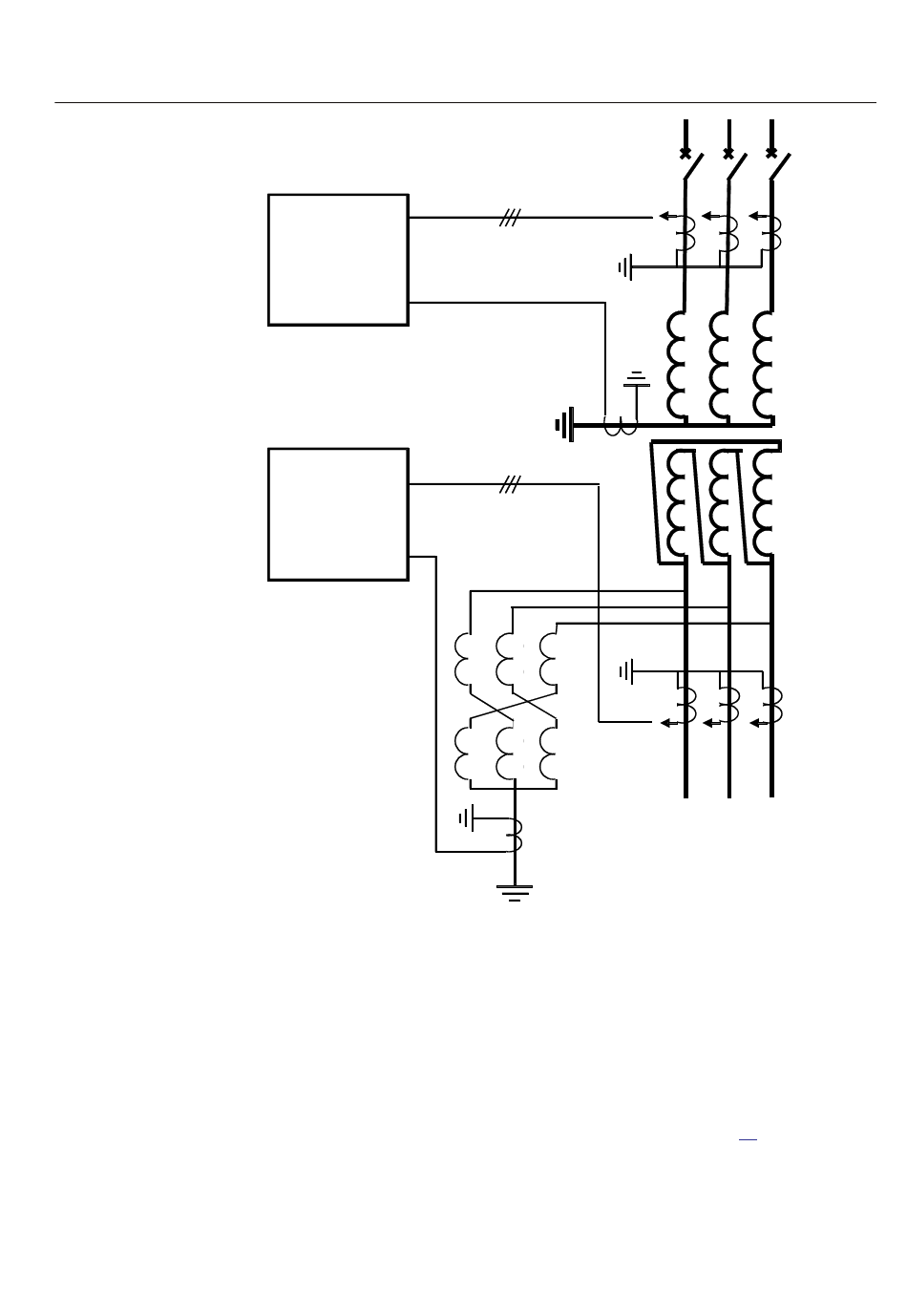

Abb. 42:
Verbindung der Erdfehlerdifferentialschutzfunktion REFPDIF für
einen Erdung-Transformator
Spartransformator, niederohmig geerdet
Spartransformatoren können mit der Erdfehlerdifferentialschutzfunktion REFPDIF
geschützt werden. Der gesamte Transformator einschließlich Oberspannungsseite,
Sternpunktanschluss und Unterspannungsseite kann geschützt werden. Der
Anschluss von REFPDIF für diese Anwendung ist in Abbildung
Differentialschutz
Erdungs-
Transformator
43
Abschnitt 6
Geschützte
Wicklung W1
Geschützte
Wicklung W2
=IEC09000110-4-
EN=2=de=Original.vsd
dargestellt.
125
