Impedanzschutz
266
jX
Last
Last
IEC06000403 V1 DE

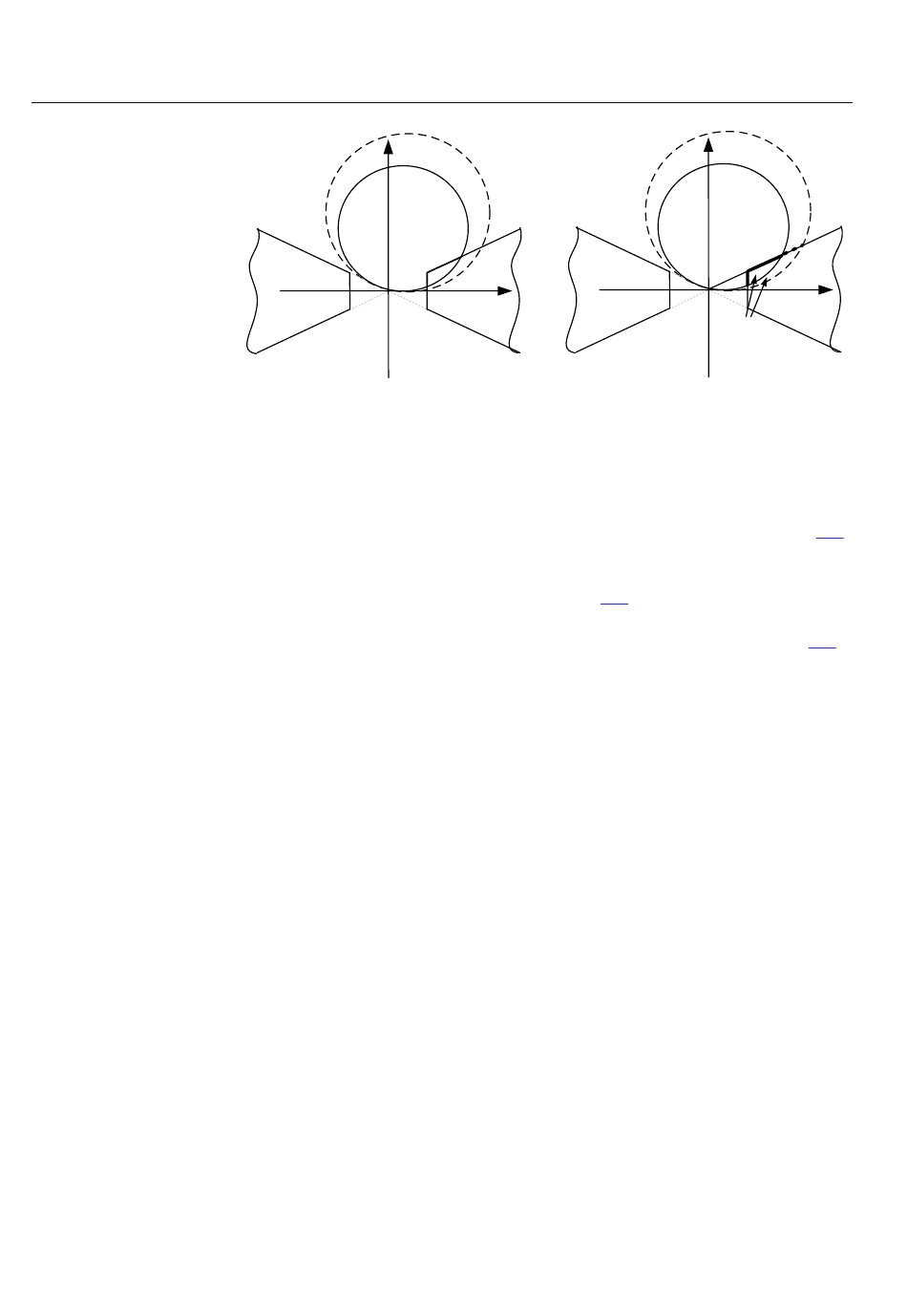

Abb. 139:
Phänomen bei der Lastaussparung und geformte
Lastaussparungscharakteristik
Die Ermittlung fehlerhafter Leiter mit Lastaussparung für Mho (FMPSPDIS) formt
die Charakteristik gemäß dem Diagramm im rechten Abschnitt der Abbildung 139.
Der Lastaussparungsalgorithmus erhöht die Möglichkeit, hohe Fehlerwiderstände zu
erkennen, was besonders für Leiter-Erde-Fehler am entfernten Leitungsende gilt.
Beispiel: Der Lastwinkel ArgLd (siehe Abbildung 140) für die Ermittlung fehlerhafter
Leiter mit Lastaussparung für Mho (FMPSPDIS) ist so eingestellt, dass die
Zonenreichweite gemäß dem Diagramm im rechten Abschnitt der Abbildung
erweitert werden kann, was zu einem höheren fehlerresistenten Schutz führt, ohne
dass durch eine Lastaussparung eine unerwünschte Auslösung erfolgen kann. Der
Anteil des Lastaussparungssektors, der innerhalb des Mho-Kreises liegt, führt nicht
zu einer Auslösung, wenn FMPSPDIS für die Zonenmessung aktiviert ist. Dies gilt in
beide Richtungen.
Last
Last
R
Last
Last
1MRK 505 307-UDE -
jX
Last
R
Last
Keine
Operation
=IEC06000403=1=de=Original.vsdx
139
Anwendungs-Handbuch
