Bedienung

Wartung nach Bedarf

Staub auf Objektiv entfernen

Druckluft
− Spiegelschacht nach vorn abnehmen
− Filmbühne herausziehen
− Prescanner von Hand nach rechts schieben
− Abdeckglas über dem Objektiv reinigen
− Filmbühne und Spiegelschacht wieder
montieren
Rückseitendrucker, Farbband wechseln
Wird der Aufdruck auf der Rückseite der Prints
zu schwach, muss das Farbband gewechselt
werden.

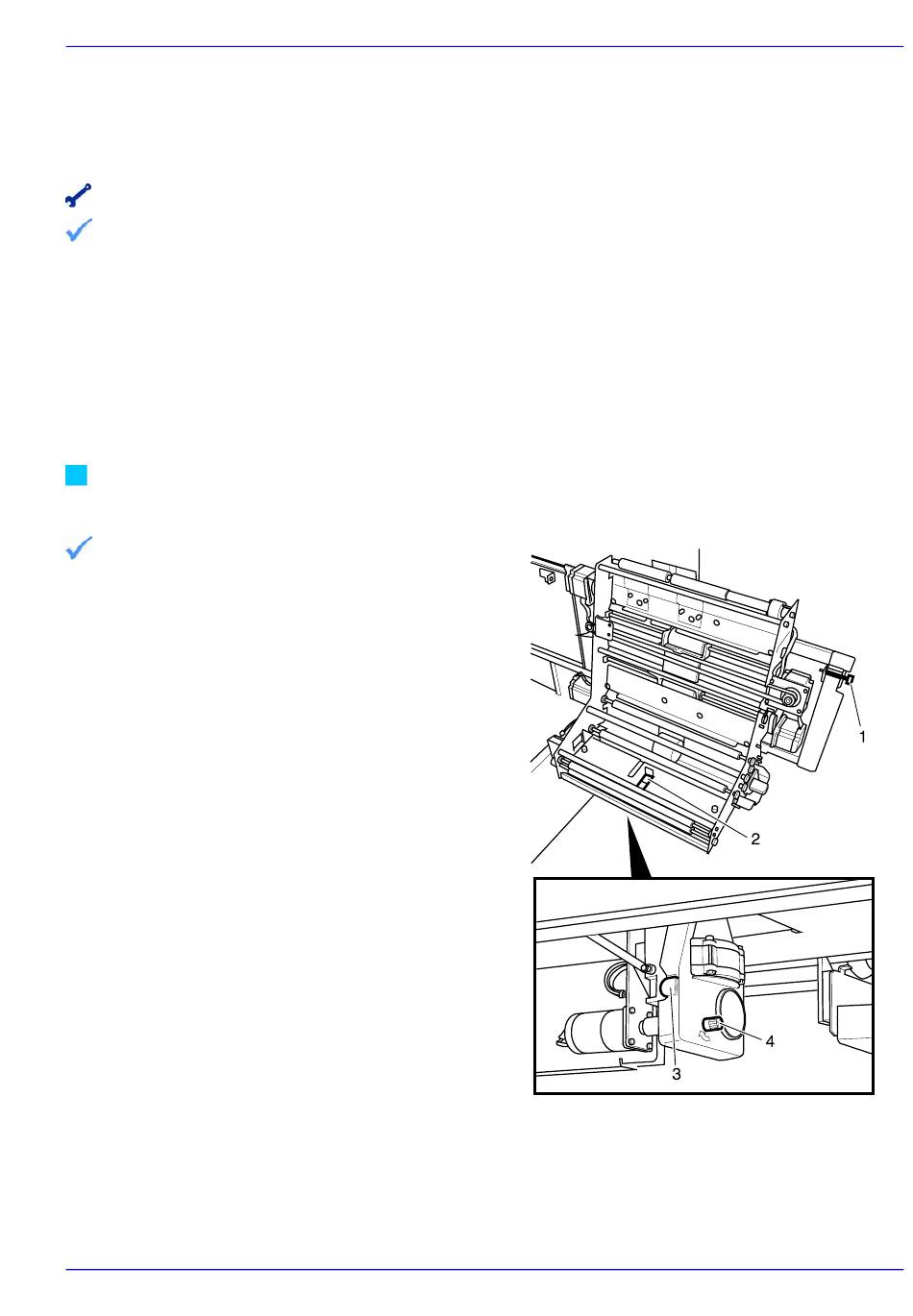

− Arretierungsschraube (1, rot) des Bahn-
verteilers (LD) lösen
− Baugruppe auf denTeleskopschienen
herausziehen
− Rändelschrauben (2) lösen und obere
Abdeckung des Rückseitendruckers
entnehmen
− Farbbandkassette entnehmen: dazu
beidseitig (3) leicht nach innen drücken
− Neue Farbbandkassette vorbereiten:
Falls vorhanden, Schutzfolie über dem Farb-
band abziehen. Das Farbband muss straff in
der Kassette sitzen; evtl. mit Drehknopf (4)
straffen (Pfeilrichtung beachten).
− Farbbandkassette einsetzen
− Leicht am Drehknopf (4) der Kassette drehen,
bis die Kassette hörbar einrastet
− LD einschieben und Arretierungsschraube (1)
festziehen
AGFA d-lab.3
2003-06-01 /PN 9008
Wartung
dlabr074
8.29
