Abweichungen vom Normalbetrieb
Papierstau in der Transporteinheit TU
Vorsicht!
Bei Papierstau vor Herausziehen der Transport-
einheit TU immer zuerst die Belichtungseinheit
PE herausziehen!

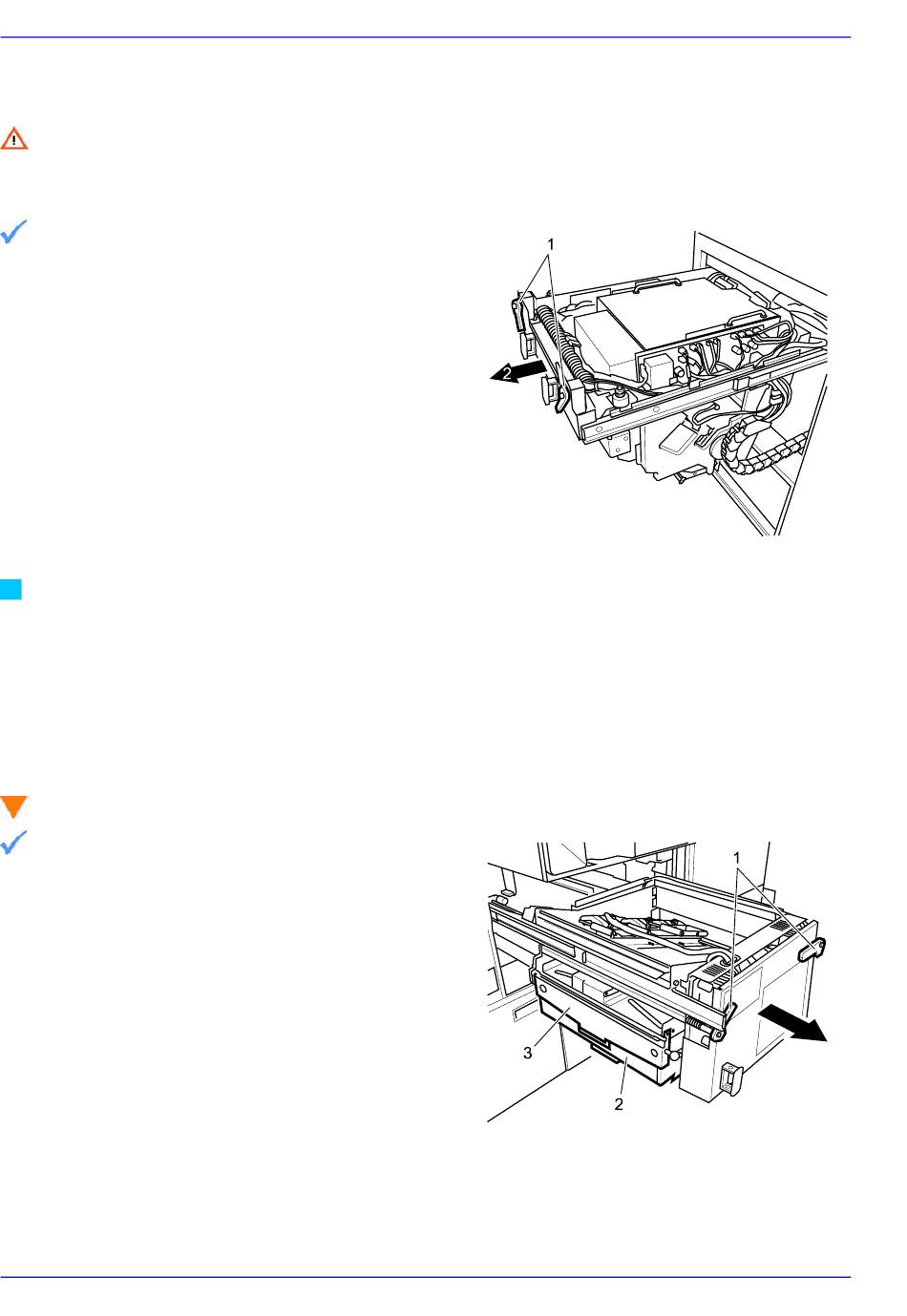

Belichtungseinheit herausziehen:
− Linke Seitentür öffnen
− Arretierung lösen: 2 Hebel (1)
− Belichtungseinheit vollständig herausziehen (2)
Papierstau kann in der TU an 3 Stellen
auftreten:
1. Papierkanal unten
2. Papierkanal oben
3. Blattbrücke SB → TU
Papierkanal unten
Belichtungseinheit wurde herausgezogen
− Arretierung (1) der TU lösen (2 Hebel)
− TU nach vorne herausziehen
− Hebel (2) lösen und gegenhalten, da der
untere Teil der TU langsam abgesenkt
werden soll
− Klappe (3) greifen, nach oben ziehen, und
unteren Teil langsam absenken
7.10
2003-06-01 /PN 9008
Bedienung
dlab2005
dlab2548
AGFA d-lab.3
