Diagnose
9
Monitor
9
Diagnose
9.1
Monitor
92
Handbuch – MOVIKIT
HINWEIS
Nur mit der Berechtigungsstufe "Advanced" verfügbar.
Der Monitor ist ein Tool in der Engineering-Software MOVISUITE
und Steuern von Achsen oder Achsgruppen.
Klicken Sie in der MOVISUITE
chenden Knotens unter "Tools" auf den Menüeintrag [Monitor].

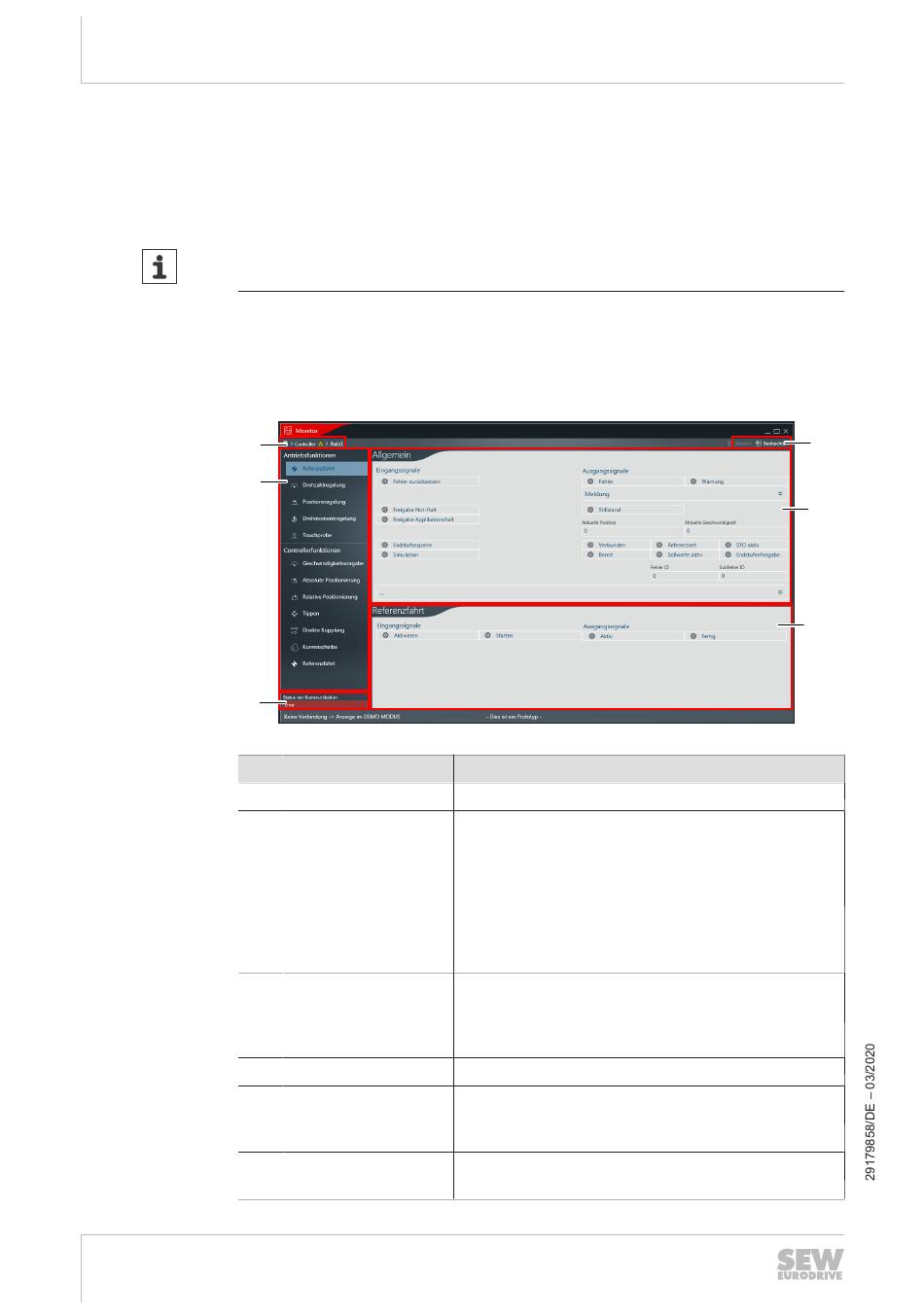

Die Benutzeroberfläche des Monitors besteht aus folgenden Bereichen:
[1]
[3]
[6]
Nr.
Bereich
[1]
Gerätepfad und Name Pfad und Name der Achse/Achsgruppe
[2]
Modeumschaltung
[3]
Hauptmenü
[4]
Allgemein
[5]
Funktionen
[6]
Status der Kommuni-
kation
®
®
zum Öffnen des Tools im Kontextmenü eines entspre-
Beschreibung
•
Betriebsart "Steuern": Betriebsartmanuellen Set-
zen von Steuerbits und Sollwerten. Die Steuerung
durch das IEC-Programm wird ignoriert.
•
Betriebsart "Beobachten": Betriebsart zum Beob-
achten der Eingangs- und Ausgangswerte. Der
Monitor besitzt in diesem Modus nur Leserechte
und zeigt die von der Steuerung gesetzten Werte
an.
Hauptmenü zum Aufrufen der Konfigurationsmenüs
der jeweils verfügbaren Funktionen wie z. B. Antriebs-
funktionen, Controllerfunktionen oder Funktionen von
Softwaremodulen
Ein- und Ausgangssignale allgemeiner Einstellungen
Je nach ausgewählter Funktion im Hauptmenü wer-
den in diesem Bereich die entsprechenden Eingangs-
und Ausgangssignale angezeigt.
Status der Kommunikationsverbindung
®
zum Überwachen
[2]
[4]
[5]
