4.8
Drehmomentverhältnisse

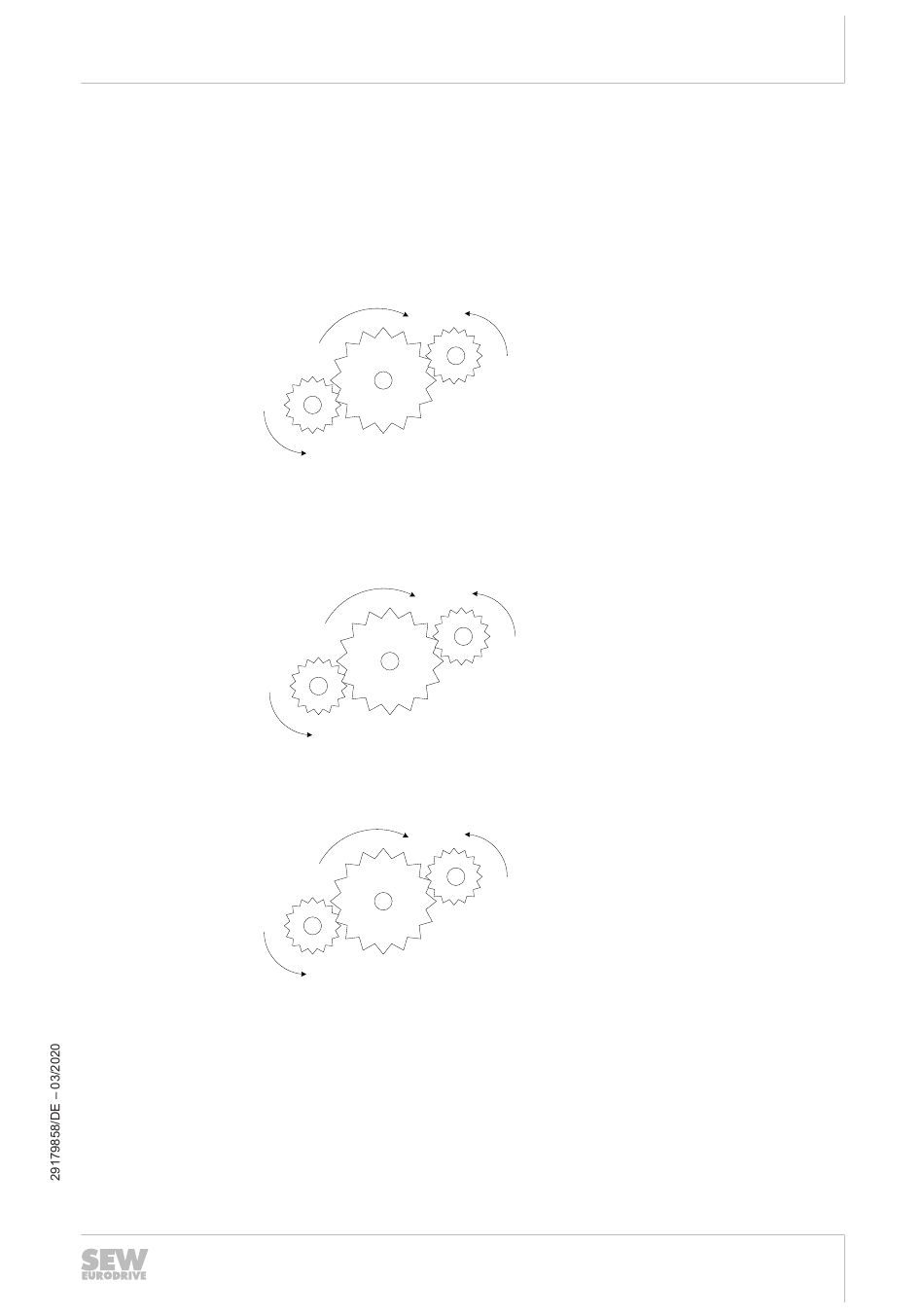

Mit Hilfe einer schematischen Darstellung eines Zahnrades, dass von zwei Achsgrup-
penteilnehmern angetrieben wird, sollen nun die Einstellmöglichkeiten der Drehmo-
mentverhältnisse näher erläutert werden.
Wird ein Drehmomentverhältnis von 1:1 zwischen zwei Achsgruppenteilnehmer einge-
stellt, so wird bei einem geforderten Solldrehmoment von 120 Nm jeder Antrieb 60 Nm
leisten.
60Nm
Wird stattdessen ein Drehmomentverhältnis von 1:2 zwischen zwei Achsgruppenteil-
nehmer eingestellt, so wird der erste Achsgruppenteilnehmer 40 Nm und der zweite
das doppelte Drehmoment des ersten (nämlich 80 Nm) leisten. Ein identischer Be-
triebszustand kann auch durch ein Verhältnis von 0,5:1 erreicht werden.
40Nm
Bei einem Verhältnis von 3:1 würde der erste Achsgruppenteilnehmer 90 Nm und der
zweite 30 Nm leisten.
90Nm
120Nm
120Nm
120Nm
Drehmomentverhältnisse
60Nm
80Nm
30Nm
Grundlagen
4
19
®
Handbuch – MOVIKIT
