3.4. Programmierung
3.4.22 Programm
Der Befehl Muster kann eingesetzt werden, um die Positionen im Roboterpro-
gramm durchzulaufen. Der Befehl Muster entspricht bei jeder Ausf ¨ uhrung einer
Position.
Ein Muster kann aus Punkten in einer Linie, in einem Quadrat, in einem Box
oder nur aus einer Liste aus Punkten bestehen. Linie", "Quadrat ¨ und "Box"k ¨ onnen
f ¨ ur Positionen in einem regelm ¨ aßigen Muster verwendet werden. Die Punkte de-
finieren die Kanten/Ecken des Musters. F ¨ ur Linie¨ ı st dies die beiden Endpunkte,
f ¨ ur "Quadrat¨ ı st es drei der vier Eckpunkte, w ¨ ahrend f ¨ ur "Box ¨ es vier der acht Eck-
punkten ist. Der Programmierer gibt die Anzahl der Positionen entlang jeder der
Ecken im Muster ein. Die Robotersteuerung errechnet dann die einzelnen Mu-
sterpositionen, indem die Eckenvektoren proportional addiert werden.
Wenn die gew ¨ unschten Positionen nicht in einem regelm ¨ aßigen Muster fal-
len, kann man die Liste"w ¨ ahlen und willk ¨ urliche Positionen bestimmen. Auf diese
Weise kann jede Art von Positionierung realisiert werden.
Muster definieren

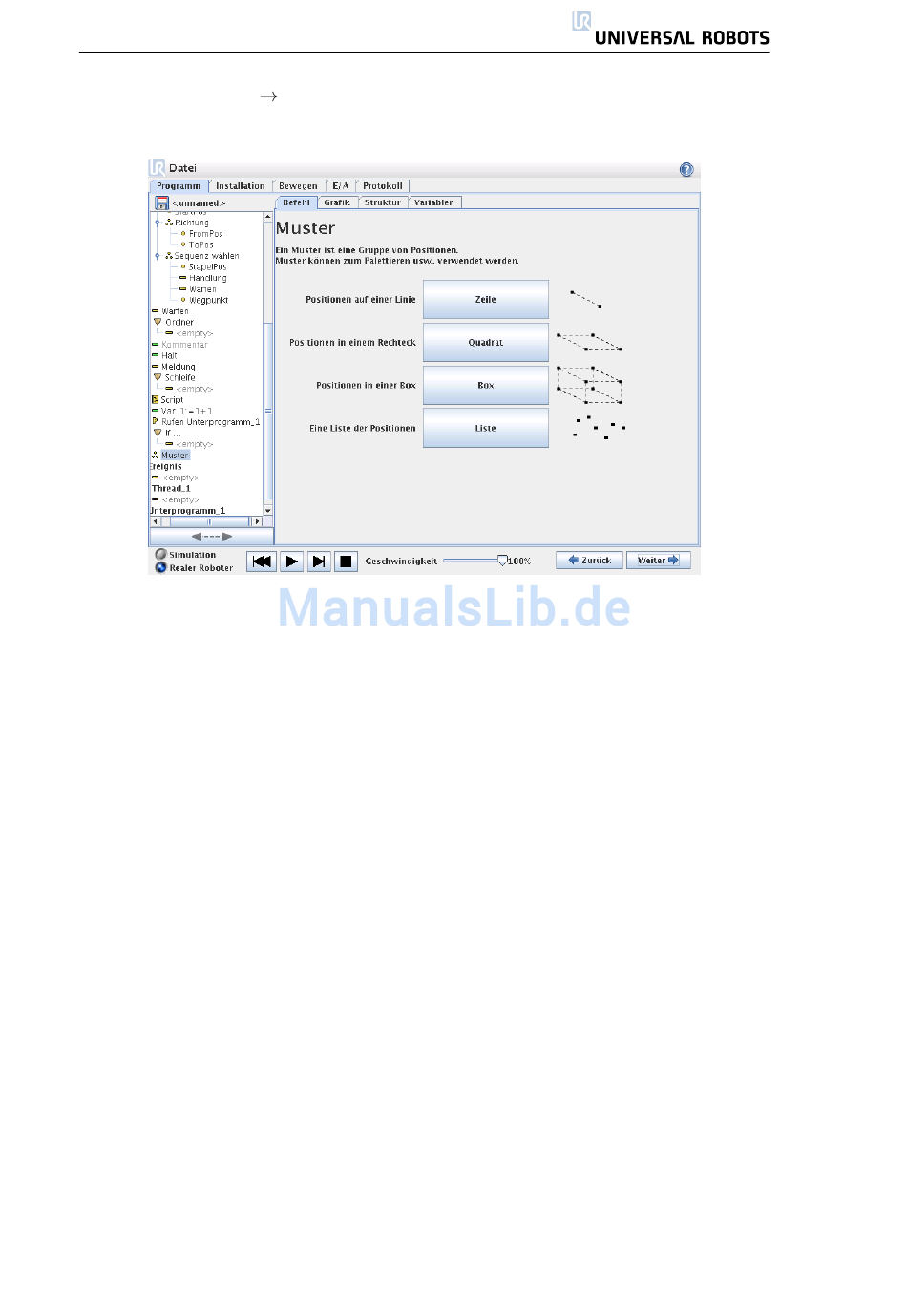

Bei Wahl der "BoxMuster, wechselt der Bildschirm zu dem unten gezeigten.
Registerkarte Command, Muster
