1.4. Montageanweisungen
Surface on which the robot is fitted. It should be flat within 0.05mm
Outer diameter of robot
mounting flange
Cable exit
132 ±0,5
149

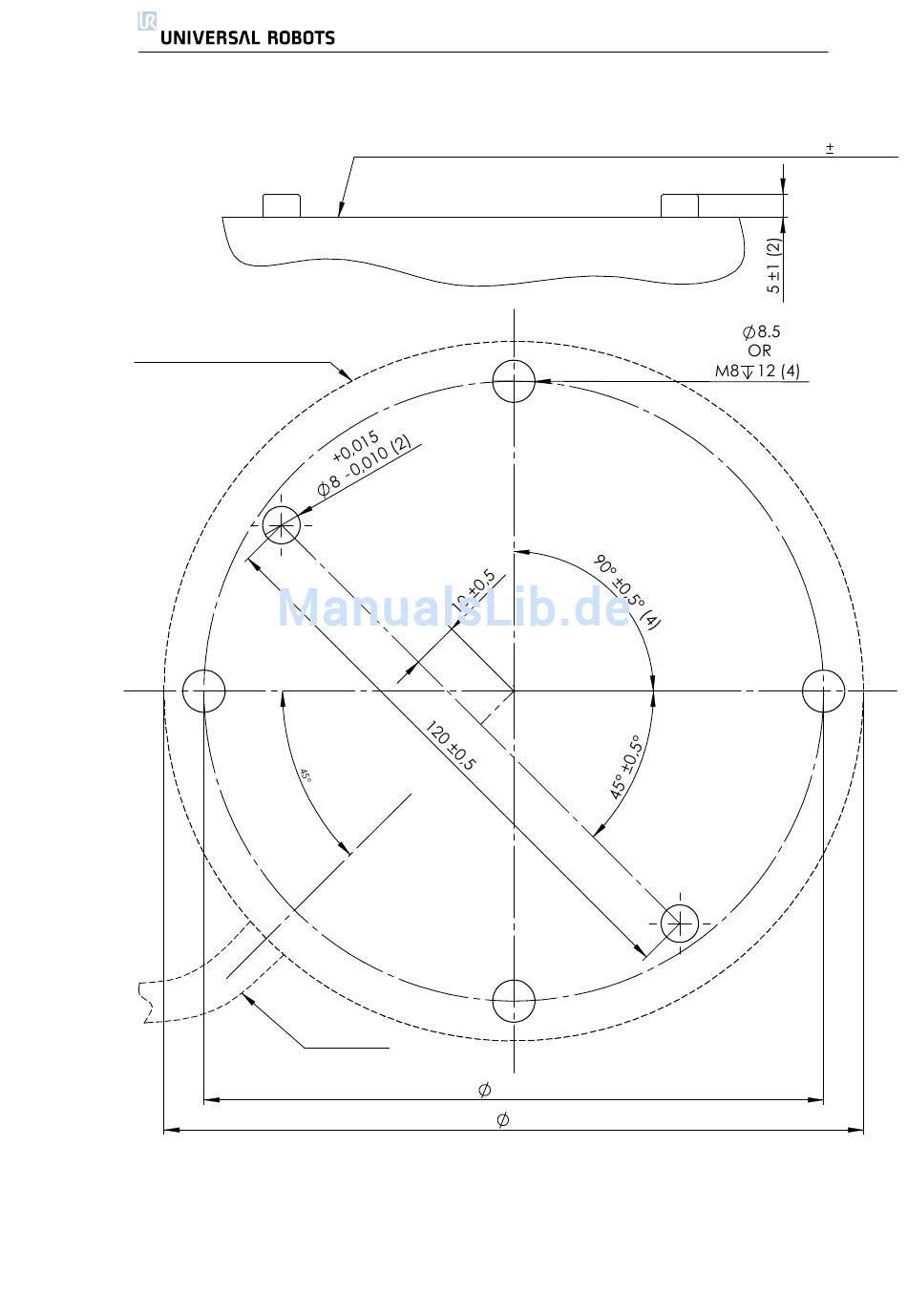

Abbildung 1.3: L ¨ ocher zur Montage des Roboters, Maßstab 1:1. Verwenden
Sie 4 M8-Schrauben. Alle Maßangaben in mm.
14 UR5
