3.3. Roboter Steuerung

Der Ausdruck wird auf grammatische Fehler ¨ uberpr ¨ ufen, wenn Sie die Schalt-
fl ¨ ache Ok bet ¨ atigen. Mit der Schaltfl ¨ ache Abbrechen verlassen Sie den Bild-
schirm und verwerfen alle ¨ Anderungen.
Ein Ausdruck kann wie folgt aussehen:
digital_in[1]=Wahr und analog_in[0]<0,5
3.3 Roboter Steuerung

3.3.1 Registerkarte Bewegen

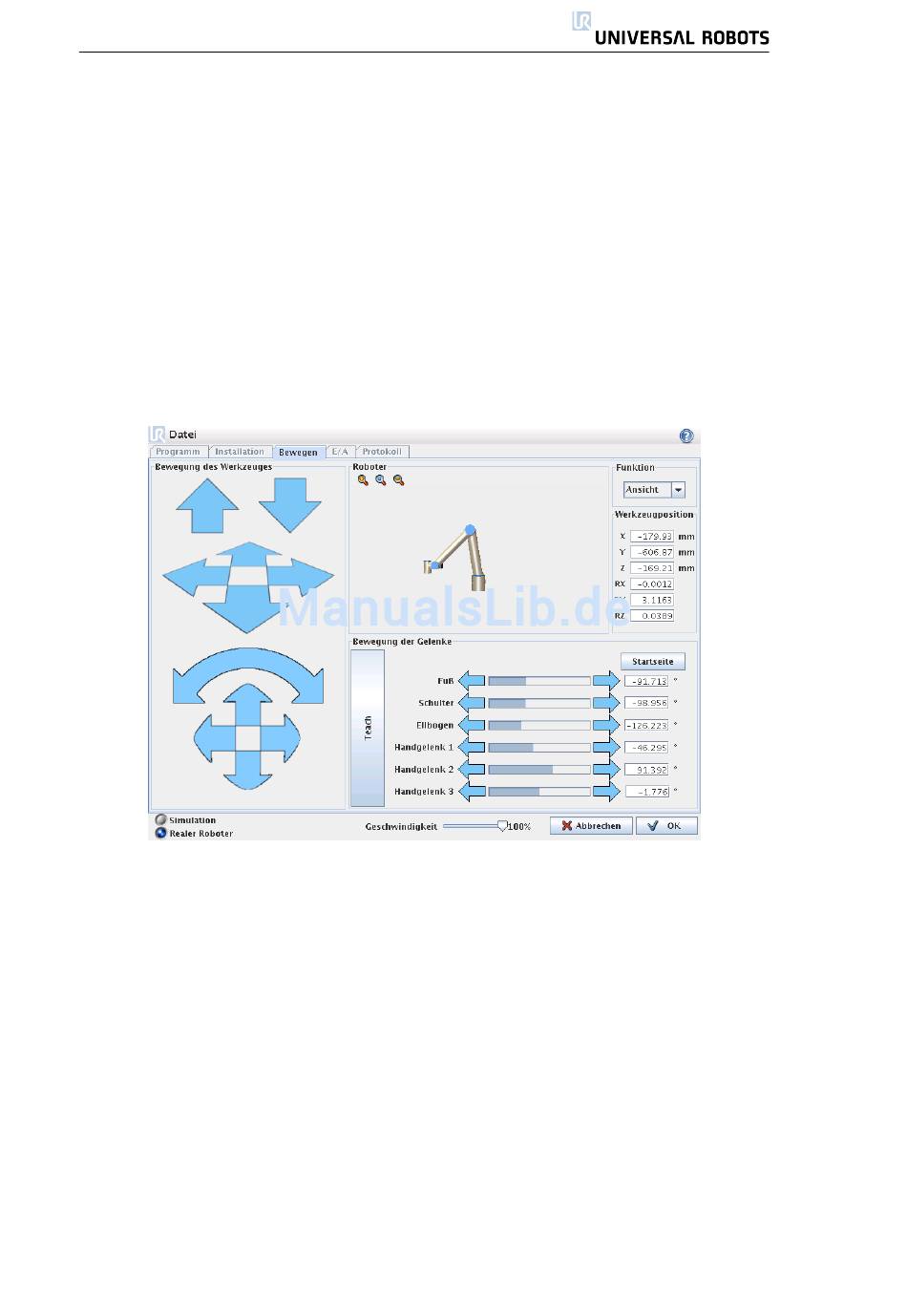

Mit diesem Bildschirm k ¨ onnen Sie den Roboter immer direkt bewegen (ruck-
weise einstellen), entweder durch Versetzung/Drehung des Roboterwerkzeuges
oder durch Bewegung der einzelnen Robotergelenke.
Roboter
Die aktuelle Position des Roboters wird mit einer 3D-Grafik angezeigt. Klicken Sie
auf die Lupensymbole, um hinein-/herauszuzoomen oder ziehen Sie einen Finger
dar ¨ uber, um die Ansicht zu ¨ andern. Um das beste Gef ¨ uhl f ¨ ur die Steuerung des
Roboters zu bekommen, w ¨ ahlen Sie die Funktion ¨ Ansicht ¨ und drehen Sie den
Blickwinkel der 3D-Zeichnung, damit dieser Ihrer Ansicht des echten Roboters
entspricht.
Funktion und Werkzeugposition
Oben rechts im Bildschirm ist die Auswahlfunktion f ¨ ur die Funktionen zu finden.
Die Funktion zur Auswahl von Merkmalen legt fest, auf welches Merkmal der Ro-
boter gesteuert wird, w ¨ ahrend die darunter angeordneten K ¨ asten den vollst ¨ andigen
Koordinatenwert f ¨ ur das Werkzeug in Relation zum ausgew ¨ ahlten Merkmal an-
zeigen.
Werte k ¨ onnen manuell durch Anklicken des Koordinaten oder die Gelenkpo-
sition bearbeitet werden.
39 UR5
