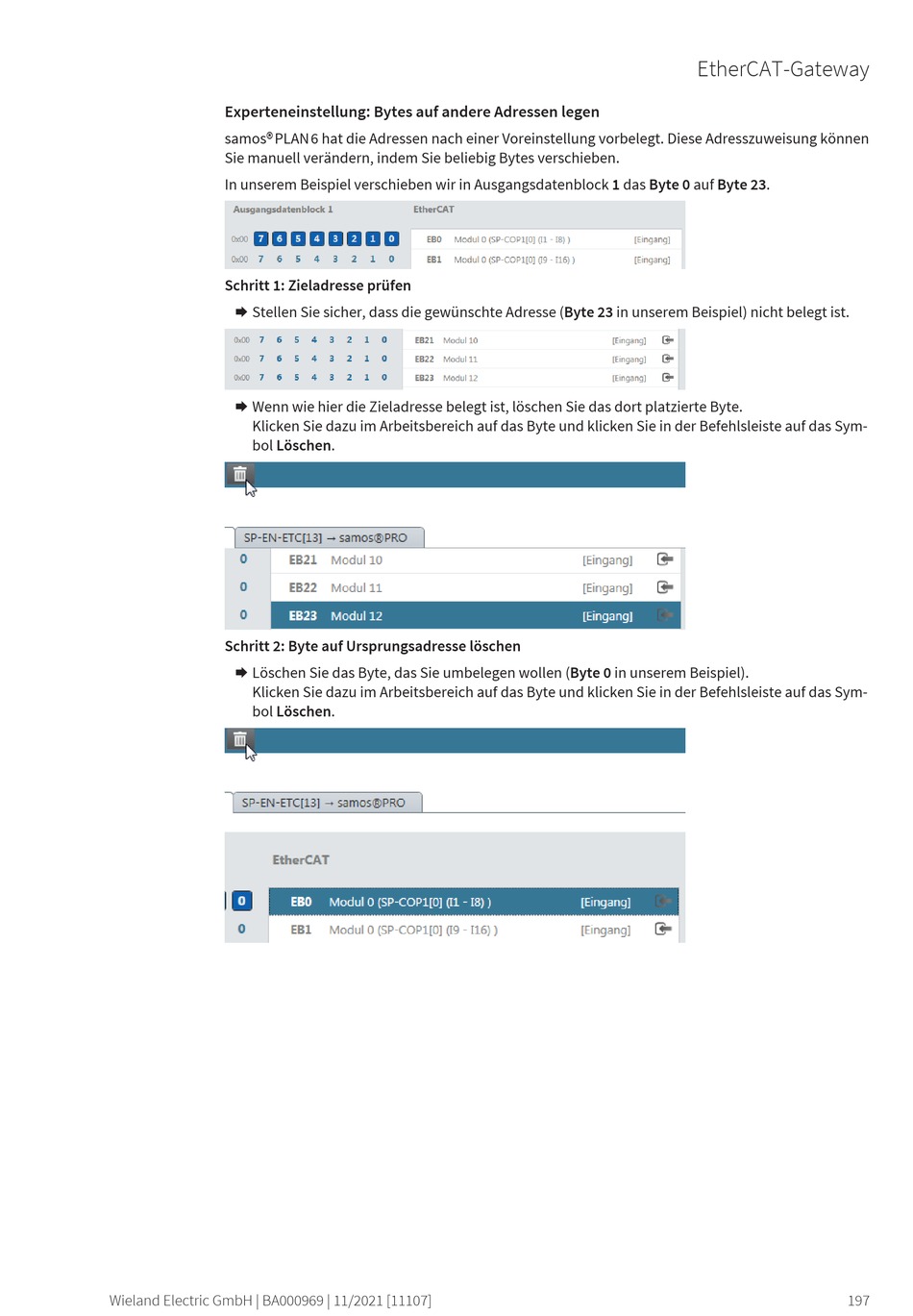

Experteneinstellung: Bytes auf andere Adressen legen
samos® P LAN 6 hat die Adressen nach einer Voreinstellung vorbelegt. Diese Adresszuweisung können
Sie manuell verändern, indem Sie beliebig Bytes verschieben.
In unserem Beispiel verschieben wir in Ausgangsdatenblock 1 das Byte 0 auf Byte 23.
Schritt 1: Zieladresse prüfen
Æ Stellen Sie sicher, dass die gewünschte Adresse (Byte 23 in unserem Beispiel) nicht belegt ist.
Æ Wenn wie hier die Zieladresse belegt ist, löschen Sie das dort platzierte Byte.
Klicken Sie dazu im Arbeitsbereich auf das Byte und klicken Sie in der Befehlsleiste auf das Sym-
bol Löschen.
Schritt 2: Byte auf Ursprungsadresse löschen
Æ Löschen Sie das Byte, das Sie umbelegen wollen (Byte 0 in unserem Beispiel).
Klicken Sie dazu im Arbeitsbereich auf das Byte und klicken Sie in der Befehlsleiste auf das Sym-
bol Löschen.
Wieland Electric GmbH | BA000969 | 11/2021 [11107]
EtherCAT-Gateway
197
