9.2 Projektierung
78284043
GSD-Datei
Im Normalfall wird das Modul SP-PROFIBUS-DP an einem DP-Master betrieben, der die Geräteeigen-
schaften aus der GSD-Datei ausliest.
Sie finden die GSD-Datei und das Gerätesymbol für die Einbindung in eine SPS mit PROFIBUS-Unter-
stützung im Internet auf der Produktseite des Moduls SP-PROFIBUS-DP (eshop.wieland-elec-
tric.com/de).
Vom Modul SP-PROFIBUS-DP übertragene Prozessdaten
Die GSD-Datei des Moduls SP-PROFIBUS-DP stellt Eingangs- und Ausgangsdatenblöcke (virtuelle I/O
Gerätemodule) bereit, die die Prozessdaten enthalten. Diese 5 Blöcke müssen in einem DP-Konfigu-
rator in natürlicher Reihenfolge (1, 2, 3, 4, 5) projektiert werden. Es ist keine andere Reihenfolge
möglich.

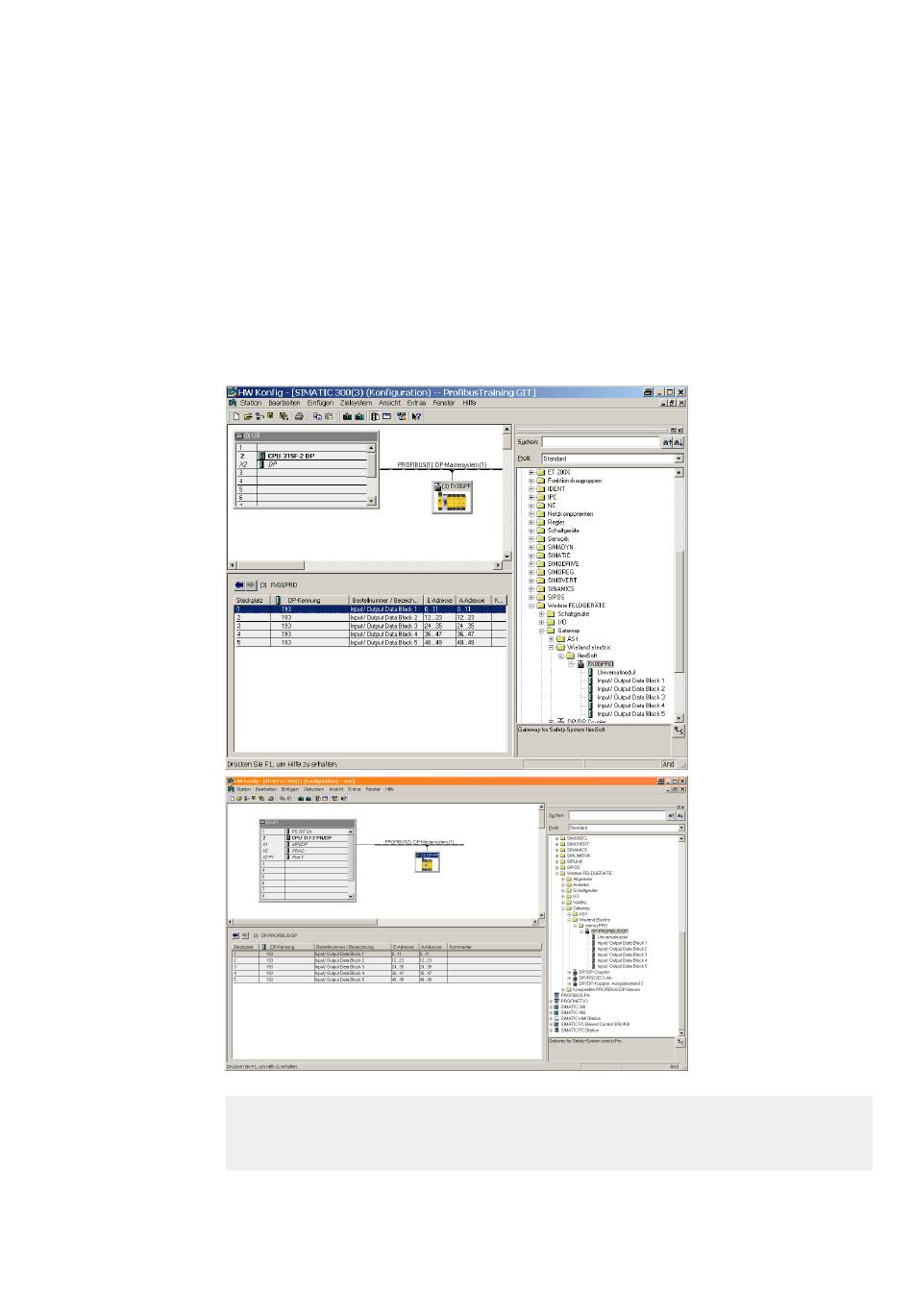

Abb. 32: Beispiel für eine PROFIBUS-DP Konfiguration im Siemens SIMATIC Manager
HINWEIS
• Abhängig von der benutzten SPS können weitere Module angezeigt werden (z. B. „Universalm-
odul"). Diese Module werden nicht benötigt und sollten ignoriert werden.
• Die Datenblöcke 1–4 enthalten jeweils 12 Bytes, Datenblock 5 enthält 2 Bytes.
Der Inhalt der Datenblöcke kann frei gewählt werden, ist aber in samos® PLAN 6 vorkonfiguriert:
