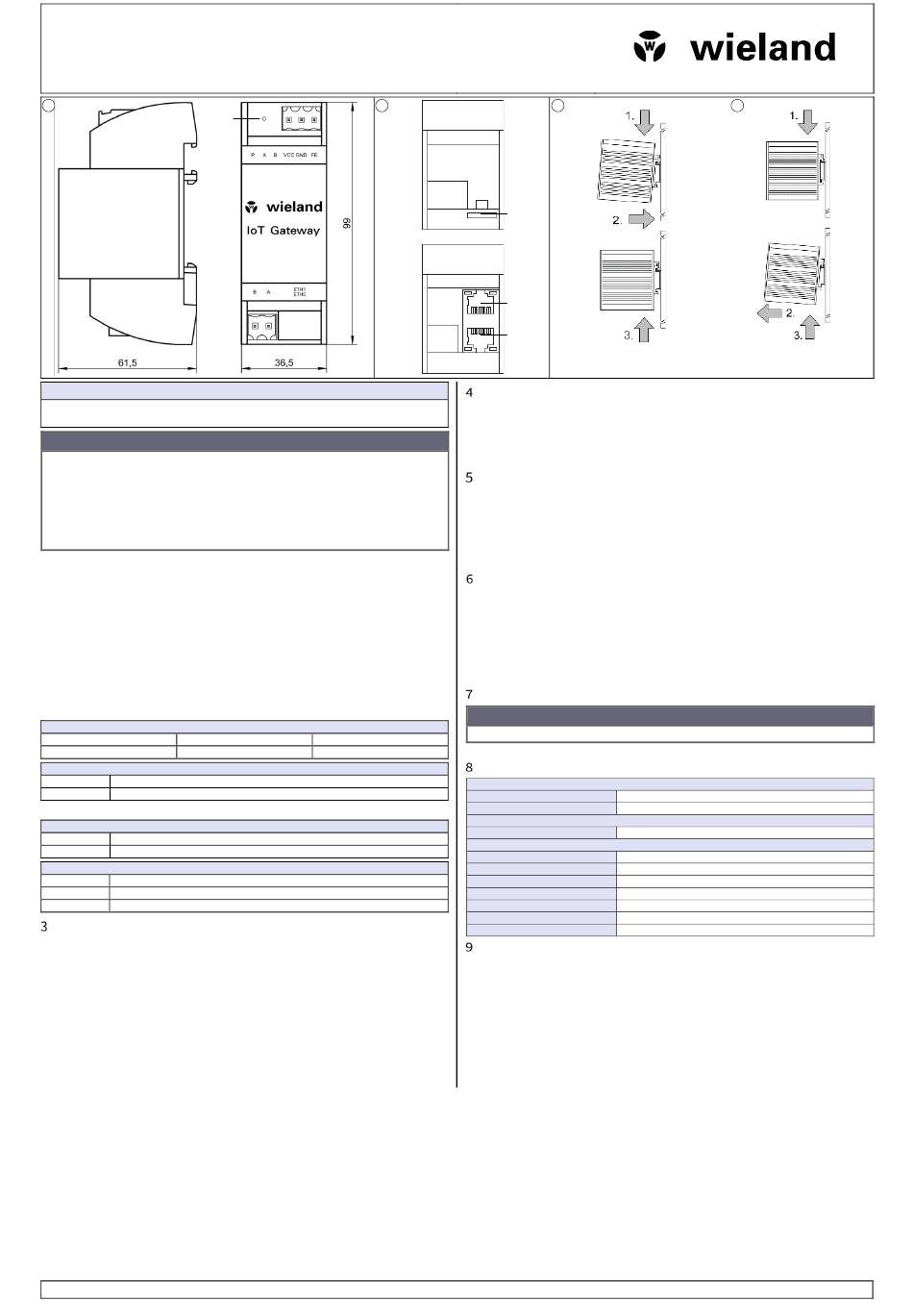

Montageanleitung (Original)
wienet IOT GW 115-W
IoT Gateway
1
Reset
Personal, welches dieses Gerät installiert, programmiert, in Betrieb nimmt oder wartet,
muss diese Anleitung gelesen und verstanden haben.
Das Personal muss gründlich mit allen Warnungen, Hinweisen und Maßnahmen gemäß
dieser Montageanleitung vertraut sein.
Ggf. erforderliche Schutzmaßnahmen und Schutzeinrichtungen müssen den gültigen
Vorschriften entsprechen.
Beschädigte Produkte dürfen weder installiert noch in Betrieb genommen werden.
Das Gerät darf nicht geöffnet werden.
Führen Sie keine Fremdobjekte in das Gerät ein!
Halten Sie das Gerät von Wasser und Feuer fern!
Funktionsbeschreibung
1
Das wienet IoT-Gateway kommuniziert mit der wienetCloud via Ethernet und der vorhande-
nen Netzwerkinfrastruktur. Der Kommunikationsmechanismus hat ein geringes Datenauf-
kommen und lässt sich problemlos in vorhandene Netzwerkinfrastrukturen integrieren.
Das IoT-Gateway ist für die Montage auf einer geerdeten 35-mm-Hutschiene in trockenen
Räumen vorgesehen.
Die Stromversorgung ist als PELV-Stromkreis (Verbindung zwischen Masse und Betriebs-
erde) auszuführen. Die Stromversorgung muss eine Stromquelle mit begrenzter Energie
nach EN60950-1 Kap. 2.5 sein oder das Gerät ist mit einer Sicherung 2 A träge abzusichern.
Funktionselemente und Anzeigen
2
Pinbelegungen und Verbindungen
Spannungsverorgung
FE
GND
Betriebserde
Masse
Serielle Schnittstelle: RS485
Pin A
A (- / Y)
Pin B
B (+ / Z)
LEDs
Ethernet-Schnittstelle: ETH 0 und ETH 1
Grüne LED
Link-Anzeige
Gelbe LED
Aktivitätsanzeige
Status-LEDs
P
Versorgungsspannung vorhanden
A
SPS-Status
B
Portal-Status
Montage
Anbringen auf Trägerschiene (Abb. 3)
1. Kippen Sie das Gerät etwas nach hinten.
2. Haken Sie das Gerät oben auf der Schiene ein.
3. Drücken Sie das Gerät nach unten und gegen die Schiene, bis es einrastet.
4. Prüfen Sie, ob das Gerät fest auf der Tragschiene sitzt.
Anschluss an Spannungsversorgung
Schließen Sie eine geeignete Spannungsversorgung an das IoT-Gateway an.
Anschluss von Netzwerkgeräten
Schließen Sie Ihre Netzwerkgeräte über Standard-UTP/STP-Kabel mit RJ45 Steckverbindern
an das IoT-GatewayIOT GW 115-W an.
Doc. # BA000821 – 04/2019 (Rev. A)
83.041.1100.0
2
HINWEI S
W A R N U N G
VCC
24 VDC
Wieland Electric GmbH
Brennerstraße 10 – 14
96052 Bamberg
Phone +49 951 9324-0
Fax
+49 951 9324-198
info@wieland-electric.com
www.wieland-electric.com
3
microSD
ETH1
ETH0
Inbetriebnahme
Damit eine Netzwerkverbindung hergestellt werden kann, muss sich Ihr PC im gleichen
Netzwerk befinden.
1. Verbinden Sie Ihren PC via Ethernetkabel mit dem IoT-Gateway.
2. Stellen Sie die IP-Adresse des Netzwerkadapters am PC manuell ein:
IP-Adresse: 192.168.1.100-250
Zugriff auf die Web-Oberfläche des IoT-Gateways
Das IoT-Gateway wird über ein Web-Interface via Web-Browser konfiguriert. Rufen Sie fol-
gende Adresse auf und melden Sie sich mit diesen Daten an:
Adresse: http://192.168.1.10
Sie befinden Sich jetzt auf der Weboberfläche des IoT-Gateway. Sollte ein Öffnen nicht mög-
lich sein, dann überprüfen Sie bitte die Proxy-Einstellungen des verwendeten Browsers.
Bitte keinen Proxy wählen!
Werkseinstellungen laden (Reset)
1. Trennen Sie das IoT-Gateway von der Spannungsversorgung.
2. Betätigen Sie den Reset-Knopf mit einem spitzen Gegenstand (z. B. Büroklammer) und
halten Sie ihn gedrückt (bis Schritt 5).
3. Schließen Sie das IoT-Gateway wieder an die Spannungsversorgung an.
4. Warten Sie, bis das IoT-Gateway das Zurücksetzten durch zweimaliges kurzes Aufleuch-
ten aller LEDs bestätigt.
5. Lassen Sie den Reset-Knopf los und warten Sie bis das IoT-Gateway wieder gestartet
hat. Trennen Sie das Gerät währenddessen nicht von der Spannungsversorgung.
Demontage (Abb. 4)
Schalten Sie die Spannungsversorgung aus und trennen Sie das Gerät vom Netz.
Drücken Sie das Gerät nach unten, und kippen Sie es nach oben.
Technische Daten
Spannungsversorgung
Versorgungsspannung
Betriebsstrom
weitere Schnittstelle
SD-Kartenschacht (siehe Abb. 2)
Allgemeine Daten
Betriebstemperatur
Maße
Schutzklasse
Schutzart
Störaussendung
Störfestigkeit
Prüfzeichen
Lieferumfang
1 IoT-Gateway GW 115-W
1 microSD-Karte
1 Montageanleitung
1 Steckverbinder 3-polig
1 Steckverbinder 2-polig
1 Etikett MAC-Adresse
wienet IOT GW 115-W
4
Netzwerkmaske: 255.255.255.0
Benutzername: admin
Passwort: wienet123
W A R N U N G
24 VDC (±15%)
<50 mA (ohne I/Os)
microSD-Karte
0...55 °C
siehe Maßzeichnung, Abb. 1
Klasse III
IP20
IEC 61000-6-3
IEC 61000-6-2
CE
DE
