Direkte Gateway-Ausgangswerte - Wieland Samos PRO SP-EN-MOD Betriebsanleitung

Ausgangsdatenblock 5
Byte 40
Byte 41
Byte 42
Byte 43
Byte 44
Byte 45
Byte 46
Byte 47
Byte 48
Byte 49
Länge
insgesamt

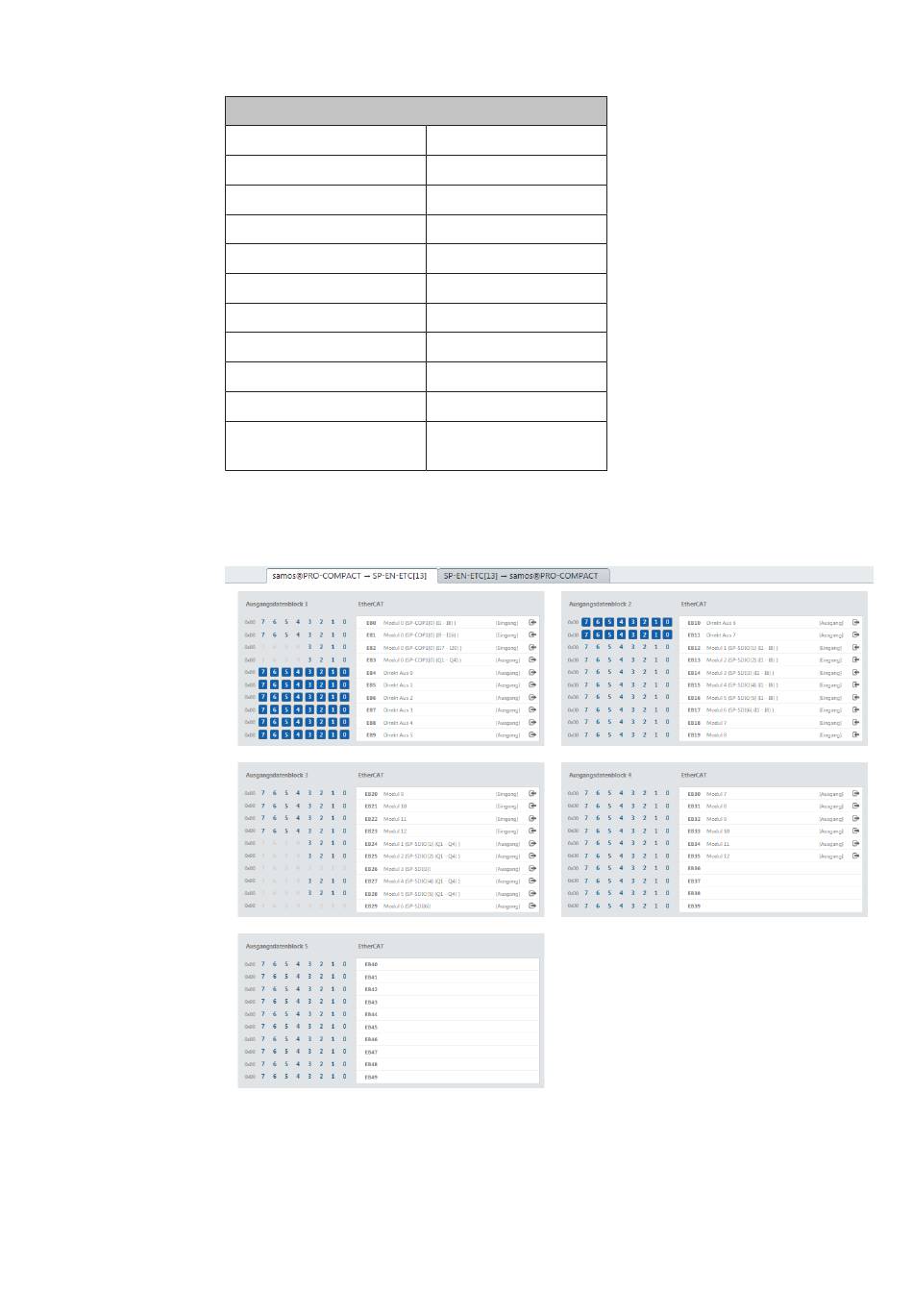

In der Software vorbelegte Tagnamen für das EtherCAT Gateway
Der Datensatz 1 ist zur besseren Übersicht in fünf Eingangsdatenblöcke unterteilt, wobei die Daten-
blöcke 1–5 jeweils 10 Bytes enthalten.

Direkte Gateway-Ausgangswerte

Es ist möglich, Werte direkt aus dem Logikeditor in das Gateway zu schreiben. Diese Werte sind frei
programmierbar und werden im Transmit PDO ins EtherCAT Netzwerk übertragen. Hierfür sind in
der Grundeinstellung für Datensatz 1 vier Bytes reserviert; es können jedoch bis zu alle 50 Bytes von
Datensatz 1 als direkte Gateway-Ausgangswerte konfiguriert werden. Weitere Informationen hierzu
finden Sie hier: Direkte Gateway-Ausgangswerte [Kap. 3.3.1, S. 27]
Wieland Electric GmbH | BA000969 | 11/2021 [11107]
Nicht belegt
Nicht belegt
Nicht belegt
Nicht belegt
Nicht belegt
Nicht belegt
Nicht belegt
Nicht belegt
Nicht belegt
Nicht belegt
50 Bytes
EtherCAT-Gateway
194
