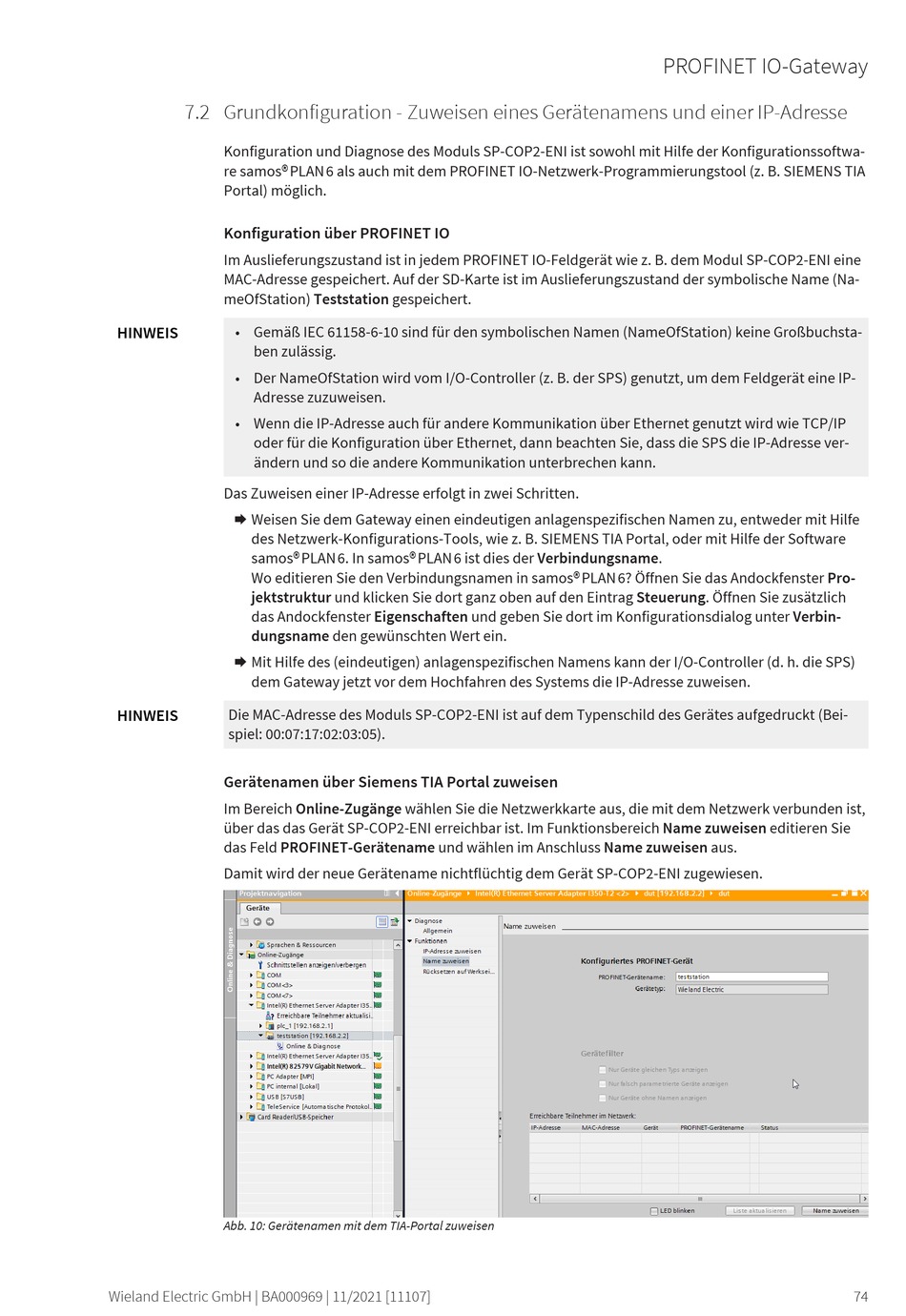

7.2 Grundkonfiguration - Zuweisen eines Gerätenamens und einer IP-Adresse
79080203
Konfiguration und Diagnose des Moduls SP-COP2-ENI ist sowohl mit Hilfe der Konfigurationssoftwa-
re samos® P LAN 6 als auch mit dem PROFINET IO-Netzwerk-Programmierungstool (z. B. SIEMENS TIA
Portal) möglich.
Konfiguration über PROFINET IO
Im Auslieferungszustand ist in jedem PROFINET IO-Feldgerät wie z. B. dem Modul SP-COP2-ENI eine
MAC-Adresse gespeichert. Auf der SD-Karte ist im Auslieferungszustand der symbolische Name (Na-
meOfStation) Teststation gespeichert.
HINWEIS
• Gemäß IEC 61158-6-10 sind für den symbolischen Namen (NameOfStation) keine Großbuchsta-
ben zulässig.
• Der NameOfStation wird vom I/O-Controller (z. B. der SPS) genutzt, um dem Feldgerät eine IP-
Adresse zuzuweisen.
• Wenn die IP-Adresse auch für andere Kommunikation über Ethernet genutzt wird wie TCP/IP
oder für die Konfiguration über Ethernet, dann beachten Sie, dass die SPS die IP-Adresse ver-
ändern und so die andere Kommunikation unterbrechen kann.
Das Zuweisen einer IP-Adresse erfolgt in zwei Schritten.
Æ Weisen Sie dem Gateway einen eindeutigen anlagenspezifischen Namen zu, entweder mit Hilfe
des Netzwerk-Konfigurations-Tools, wie z. B. SIEMENS TIA Portal, oder mit Hilfe der Software
samos® P LAN 6 . In samos® P LAN 6 ist dies der Verbindungsname.
Wo editieren Sie den Verbindungsnamen in samos® P LAN 6 ? Öffnen Sie das Andockfenster Pro-
jektstruktur und klicken Sie dort ganz oben auf den Eintrag Steuerung. Öffnen Sie zusätzlich
das Andockfenster Eigenschaften und geben Sie dort im Konfigurationsdialog unter Verbin-
dungsname den gewünschten Wert ein.
Æ Mit Hilfe des (eindeutigen) anlagenspezifischen Namens kann der I/O-Controller (d. h. die SPS)
dem Gateway jetzt vor dem Hochfahren des Systems die IP-Adresse zuweisen.
HINWEIS
Die MAC-Adresse des Moduls SP-COP2-ENI ist auf dem Typenschild des Gerätes aufgedruckt (Bei-
spiel: 00:07:17:02:03:05).
Gerätenamen über Siemens TIA Portal zuweisen
Im Bereich Online-Zugänge wählen Sie die Netzwerkkarte aus, die mit dem Netzwerk verbunden ist,
über das das Gerät SP-COP2-ENI erreichbar ist. Im Funktionsbereich Name zuweisen editieren Sie
das Feld PROFINET-Gerätename und wählen im Anschluss Name zuweisen aus.
Damit wird der neue Gerätename nichtflüchtig dem Gerät SP-COP2-ENI zugewiesen.
Abb. 10: Gerätenamen mit dem TIA-Portal zuweisen
Wieland Electric GmbH | BA000969 | 11/2021 [11107]
PROFINET IO-Gateway
