Æ Wenn Sie die Tag-Namen von einzelnen Bits ändern wollen:
Überschreiben Sie im Konfigurationsdialog unter Parameter die vorbelegten Werte mit dem ge-
wünschten neuen Wert.
In der Ansicht Logik erscheinen diese Bits mit dem entsprechenden Tag-Namen.

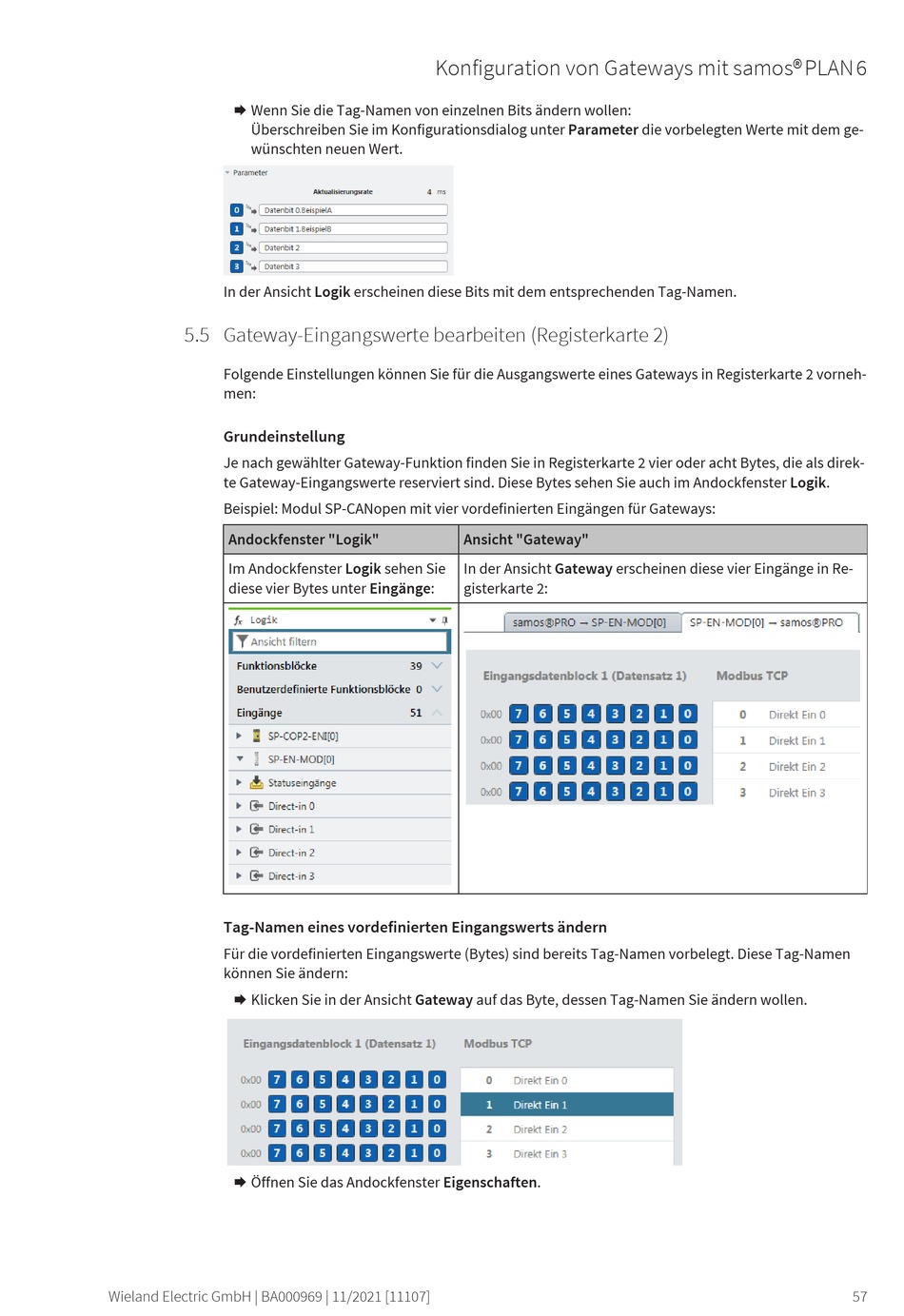

5.5 Gateway-Eingangswerte bearbeiten (Registerkarte 2)
80913931
Folgende Einstellungen können Sie für die Ausgangswerte eines Gateways in Registerkarte 2 vorneh-
men:
Grundeinstellung
Je nach gewählter Gateway-Funktion finden Sie in Registerkarte 2 vier oder acht Bytes, die als direk-
te Gateway-Eingangswerte reserviert sind. Diese Bytes sehen Sie auch im Andockfenster Logik.
Beispiel: Modul SP-CANopen mit vier vordefinierten Eingängen für Gateways:
Andockfenster "Logik"
Im Andockfenster Logik sehen Sie
diese vier Bytes unter Eingänge:
Tag-Namen eines vordefinierten Eingangswerts ändern
Für die vordefinierten Eingangswerte (Bytes) sind bereits Tag-Namen vorbelegt. Diese Tag-Namen
können Sie ändern:
Æ Klicken Sie in der Ansicht Gateway auf das Byte, dessen Tag-Namen Sie ändern wollen.
Æ Öffnen Sie das Andockfenster Eigenschaften.
Wieland Electric GmbH | BA000969 | 11/2021 [11107]
Konfiguration von Gateways mit samos® P LAN 6
Ansicht "Gateway"
In der Ansicht Gateway erscheinen diese vier Eingänge in Re-
gisterkarte 2:
57
