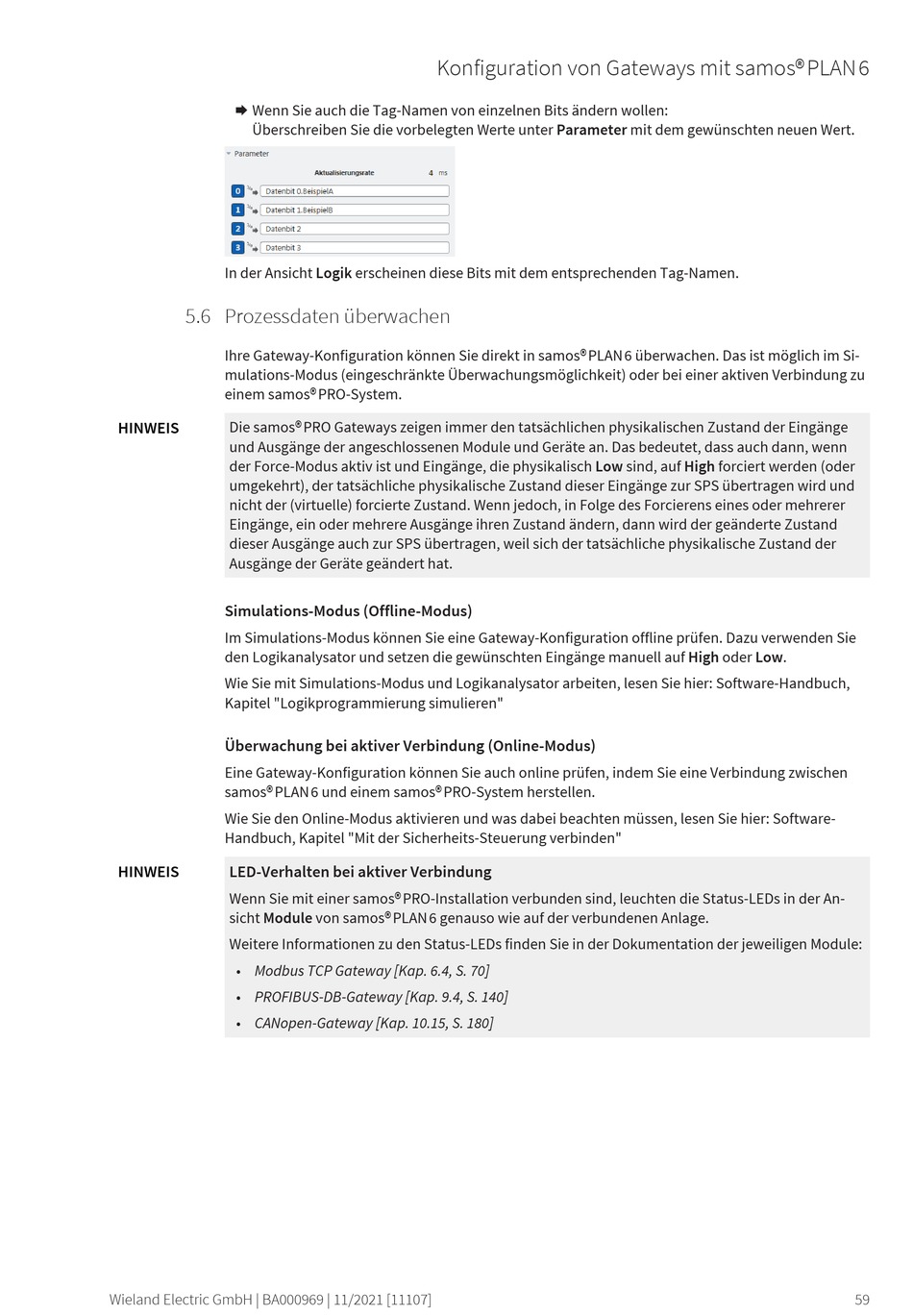

Æ Wenn Sie auch die Tag-Namen von einzelnen Bits ändern wollen:
Überschreiben Sie die vorbelegten Werte unter Parameter mit dem gewünschten neuen Wert.
In der Ansicht Logik erscheinen diese Bits mit dem entsprechenden Tag-Namen.
5.6 Prozessdaten überwachen
80943627
Ihre Gateway-Konfiguration können Sie direkt in samos® P LAN 6 überwachen. Das ist möglich im Si-
mulations-Modus (eingeschränkte Überwachungsmöglichkeit) oder bei einer aktiven Verbindung zu
einem samos® PRO-System.
Die samos® P RO Gateways zeigen immer den tatsächlichen physikalischen Zustand der Eingänge
HINWEIS
und Ausgänge der angeschlossenen Module und Geräte an. Das bedeutet, dass auch dann, wenn
der Force-Modus aktiv ist und Eingänge, die physikalisch Low sind, auf High forciert werden (oder
umgekehrt), der tatsächliche physikalische Zustand dieser Eingänge zur SPS übertragen wird und
nicht der (virtuelle) forcierte Zustand. Wenn jedoch, in Folge des Forcierens eines oder mehrerer
Eingänge, ein oder mehrere Ausgänge ihren Zustand ändern, dann wird der geänderte Zustand
dieser Ausgänge auch zur SPS übertragen, weil sich der tatsächliche physikalische Zustand der
Ausgänge der Geräte geändert hat.
Simulations-Modus (Offline-Modus)
Im Simulations-Modus können Sie eine Gateway-Konfiguration offline prüfen. Dazu verwenden Sie
den Logikanalysator und setzen die gewünschten Eingänge manuell auf High oder Low.
Wie Sie mit Simulations-Modus und Logikanalysator arbeiten, lesen Sie hier: Software-Handbuch,
Kapitel "Logikprogrammierung simulieren"
Überwachung bei aktiver Verbindung (Online-Modus)
Eine Gateway-Konfiguration können Sie auch online prüfen, indem Sie eine Verbindung zwischen
samos® P LAN 6 und einem samos® P RO-System herstellen.
Wie Sie den Online-Modus aktivieren und was dabei beachten müssen, lesen Sie hier: Software-
Handbuch, Kapitel "Mit der Sicherheits-Steuerung verbinden"
HINWEIS
LED-Verhalten bei aktiver Verbindung
Wenn Sie mit einer samos® P RO-Installation verbunden sind, leuchten die Status-LEDs in der An-
sicht Module von samos® P LAN 6 genauso wie auf der verbundenen Anlage.
Weitere Informationen zu den Status-LEDs finden Sie in der Dokumentation der jeweiligen Module:
• Modbus TCP Gateway [Kap. 6.4, S. 70]
• PROFIBUS-DB-Gateway [Kap. 9.4, S. 140]
• CANopen-Gateway [Kap. 10.15, S. 180]
Wieland Electric GmbH | BA000969 | 11/2021 [11107]
Konfiguration von Gateways mit samos® P LAN 6
59
