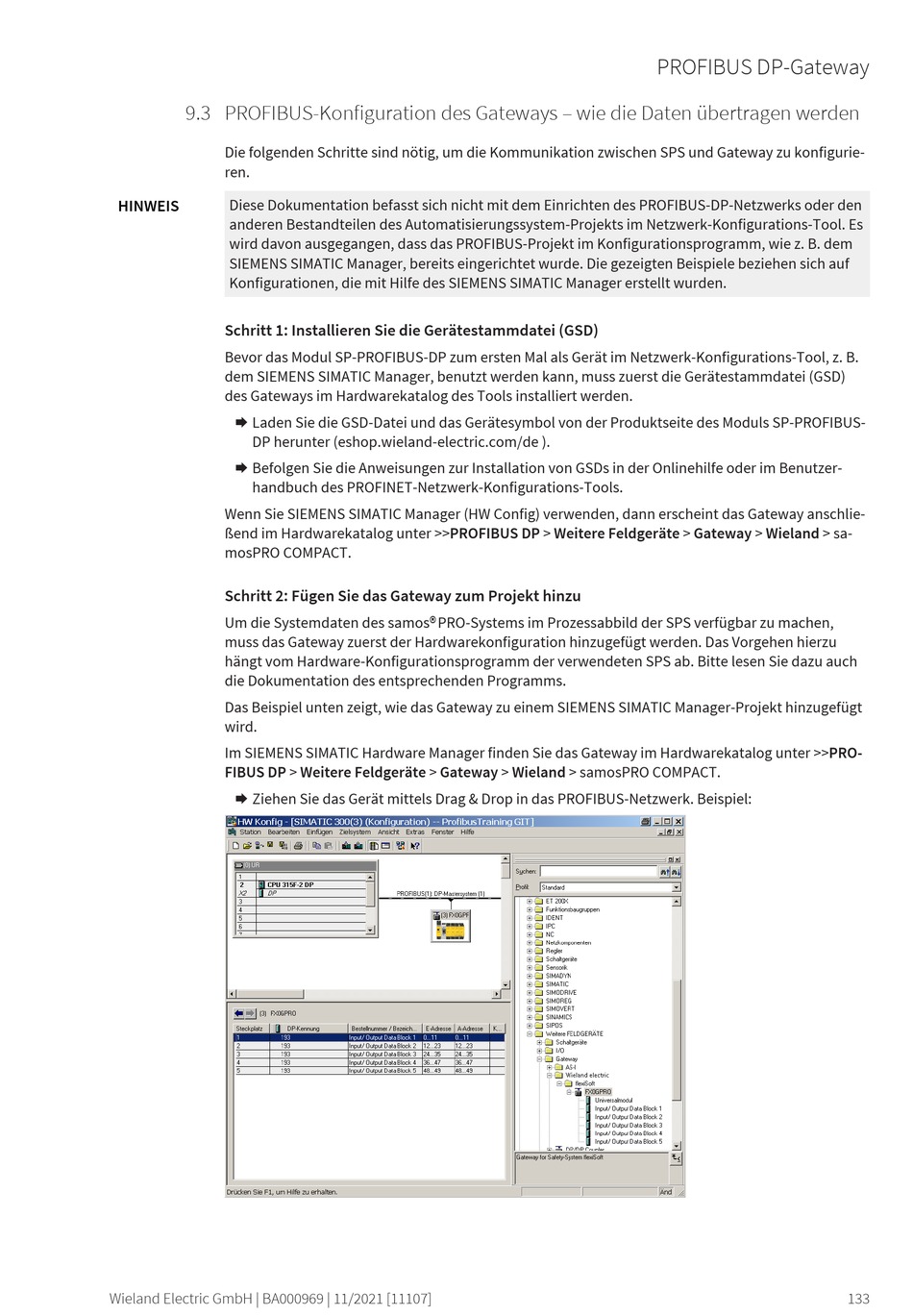

9.3 PROFIBUS-Konfiguration des Gateways – wie die Daten übertragen werden
78346635
Die folgenden Schritte sind nötig, um die Kommunikation zwischen SPS und Gateway zu konfigurie-
ren.
Diese Dokumentation befasst sich nicht mit dem Einrichten des PROFIBUS-DP-Netzwerks oder den
HINWEIS
anderen Bestandteilen des Automatisierungssystem-Projekts im Netzwerk-Konfigurations-Tool. Es
wird davon ausgegangen, dass das PROFIBUS-Projekt im Konfigurationsprogramm, wie z. B. dem
SIEMENS SIMATIC Manager, bereits eingerichtet wurde. Die gezeigten Beispiele beziehen sich auf
Konfigurationen, die mit Hilfe des SIEMENS SIMATIC Manager erstellt wurden.
Schritt 1: Installieren Sie die Gerätestammdatei (GSD)
Bevor das Modul SP-PROFIBUS-DP zum ersten Mal als Gerät im Netzwerk-Konfigurations-Tool, z. B.
dem SIEMENS SIMATIC Manager, benutzt werden kann, muss zuerst die Gerätestammdatei (GSD)
des Gateways im Hardwarekatalog des Tools installiert werden.
Æ Laden Sie die GSD-Datei und das Gerätesymbol von der Produktseite des Moduls SP-PROFIBUS-
DP herunter (eshop.wieland-electric.com/de ).
Æ Befolgen Sie die Anweisungen zur Installation von GSDs in der Onlinehilfe oder im Benutzer-
handbuch des PROFINET-Netzwerk-Konfigurations-Tools.
Wenn Sie SIEMENS SIMATIC Manager (HW Config) verwenden, dann erscheint das Gateway anschlie-
ßend im Hardwarekatalog unter >>PROFIBUS DP > Weitere Feldgeräte > Gateway > Wieland > sa-
mosPRO COMPACT.
Schritt 2: Fügen Sie das Gateway zum Projekt hinzu
Um die Systemdaten des samos® P RO-Systems im Prozessabbild der SPS verfügbar zu machen,
muss das Gateway zuerst der Hardwarekonfiguration hinzugefügt werden. Das Vorgehen hierzu
hängt vom Hardware-Konfigurationsprogramm der verwendeten SPS ab. Bitte lesen Sie dazu auch
die Dokumentation des entsprechenden Programms.
Das Beispiel unten zeigt, wie das Gateway zu einem SIEMENS SIMATIC Manager-Projekt hinzugefügt
wird.
Im SIEMENS SIMATIC Hardware Manager finden Sie das Gateway im Hardwarekatalog unter >>PRO-
FIBUS DP > Weitere Feldgeräte > Gateway > Wieland > samosPRO COMPACT.
Æ Ziehen Sie das Gerät mittels Drag & Drop in das PROFIBUS-Netzwerk. Beispiel:
Wieland Electric GmbH | BA000969 | 11/2021 [11107]
PROFIBUS DP-Gateway
133
