EtherNet/IP-Gateway

8.3.4 Konfiguration der Daten von der SPS

79867787
Daten, die von der SPS und somit vom Absender an das Zielgerät (Originator to Target, O→T) über-
mittelt werden, können in der Registerkarte "SP-EN-IP [0] → samos® PRO" für die Gateway-Konfigu-
ration in samos® P LAN 6 benannt werden. Den vier ersten Bytes sind standardmäßig die Logikwerte
Direkt Ein 0 bis Direkt Ein 3 zugewiesen. Jedem Bit sind standardmäßig die Namen Datenbit 0 bis
Datenbit 7 zugewiesen. Dabei kann jedes Bit in der Ansicht Logik von samos® PLAN 6 als nicht siche-
res Eingangselement verwendet werden, wie z. B. als Restart-Taste oder als Signallampe.
Zusätzliche Eingangselemente für Gateway-Daten können bei Bedarf durch die Konfiguration zu-
sätzlicher Tag-Namen hinzugefügt werden.

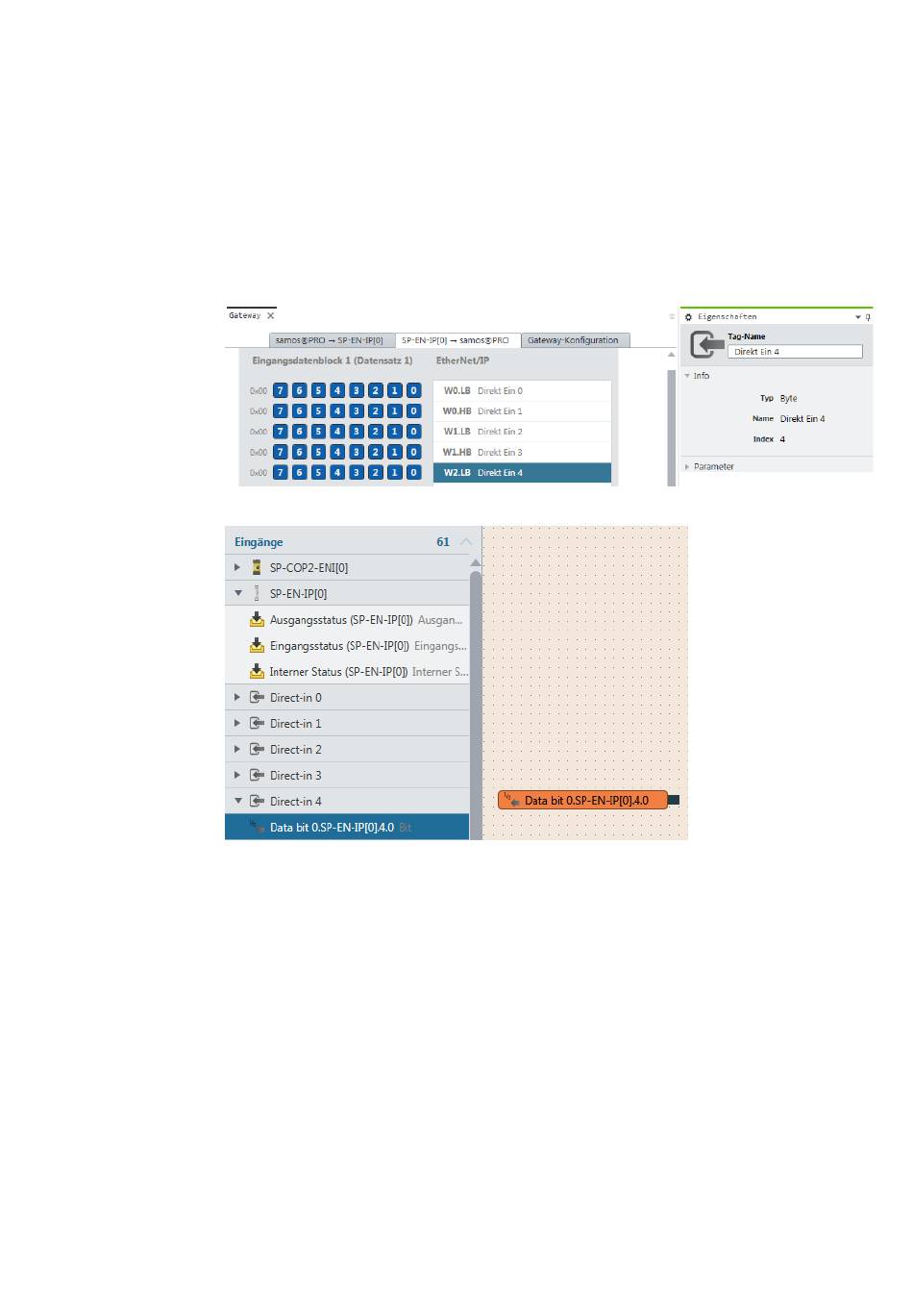

Abb. 21: Hinzufügen eines neuen Datenbytes (T→O) für die Verwendung im Logik-Editor durch die Konfiguration des Tag-
Namens.
Abb. 22: Hinzufügen von Gateway-Datenelementen zum Logik-Editor in samos® PLAN 6 per Drag & Drop
