11.6 Aus dem Netzwerk empfangene Daten
79687947
Die aus dem Netzwerk empfangenen Daten sind aus Gründen der Übersichtlichkeit in fünf Datenblö-
cke zu jeweils 10 Bytes unterteilt.
Der Inhalt der Eingangsdatenblöcke kann im Logikeditor der Software samos® P LAN 6 benutzt sowie
über ein zweites Gateway im samos® P RO-System für ein anderes Netzwerk zur Verfügung gestellt
werden.
• Um Daten aus dem Netzwerk im Logikeditor oder als Input für ein anderes Netzwerk nutzbar
HINWEIS
zu machen, müssen Sie für jedes Bit, das benutzt werden soll, einen Tagnamen vergeben.
• Bits ohne spezifischen Tagnamen sind im Logikeditor oder für das Routing über ein zweites Ga-
teway nicht verfügbar. Detaillierte Informationen darüber, wie Sie Tagnamen für die empfan-
genen Daten vergeben können, finden Sie im entsprechenden Abschnitt der Kapitel über die
verschiedenen Gateways.
• Sie können den Status der Kommunikation mit dem Netzwerk mit Hilfe des Eingangsdaten-
Statusbits für den Empfang von Daten aus dem Netzwerk und des Ausgangsdaten-Statusbits
für das Senden von Daten ins Netzwerk im Logikeditor überwachen. Wenn das Gateway einen
Fehler bei der Kommunikation erkennt, wird sowohl der Inhalt der Datensätze als auch das zu-
gehörige Statusbit auf Null (logisch 0) gesetzt.
• Falls die gesamte Kommunikation ausfällt, werden die Daten der Ausgangsdatensätze wie
auch das Eingangsdaten-Statusbit auf Null (logisch 0) gesetzt.
• Wenn eine Verbindung geschlossen wird, während andere weiterhin verfügbar sind, blinkt die
LED MS bzw. die LED STATUS 10 Sekunden lang rot/grün und es erfolgt ein Eintrag in der Feh-
lerhistorie. In diesem Fall werden die Statusbits nicht beeinflusst.

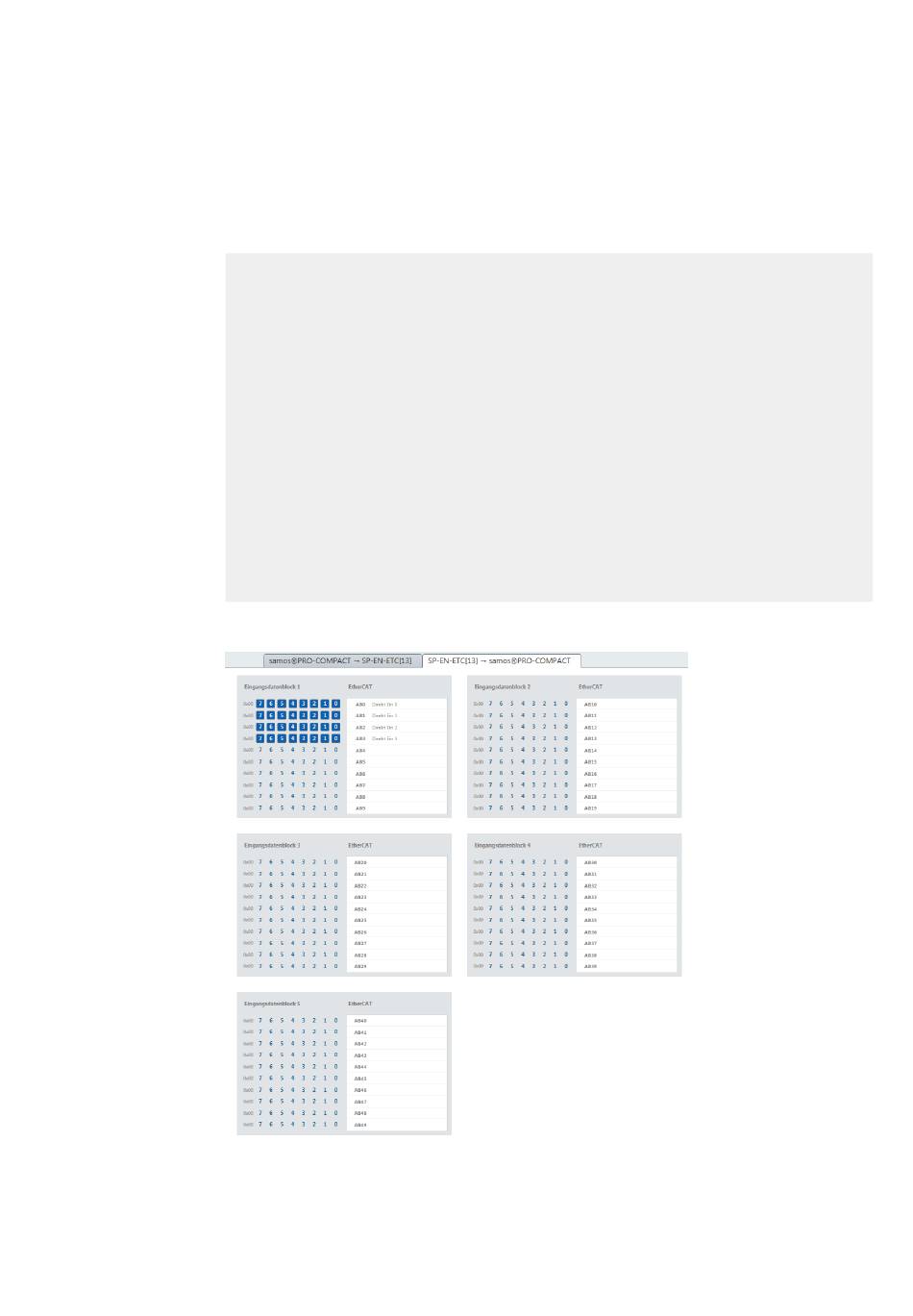

In der Software vorbelegte Tagnamen für das EtherCAT Gateway
