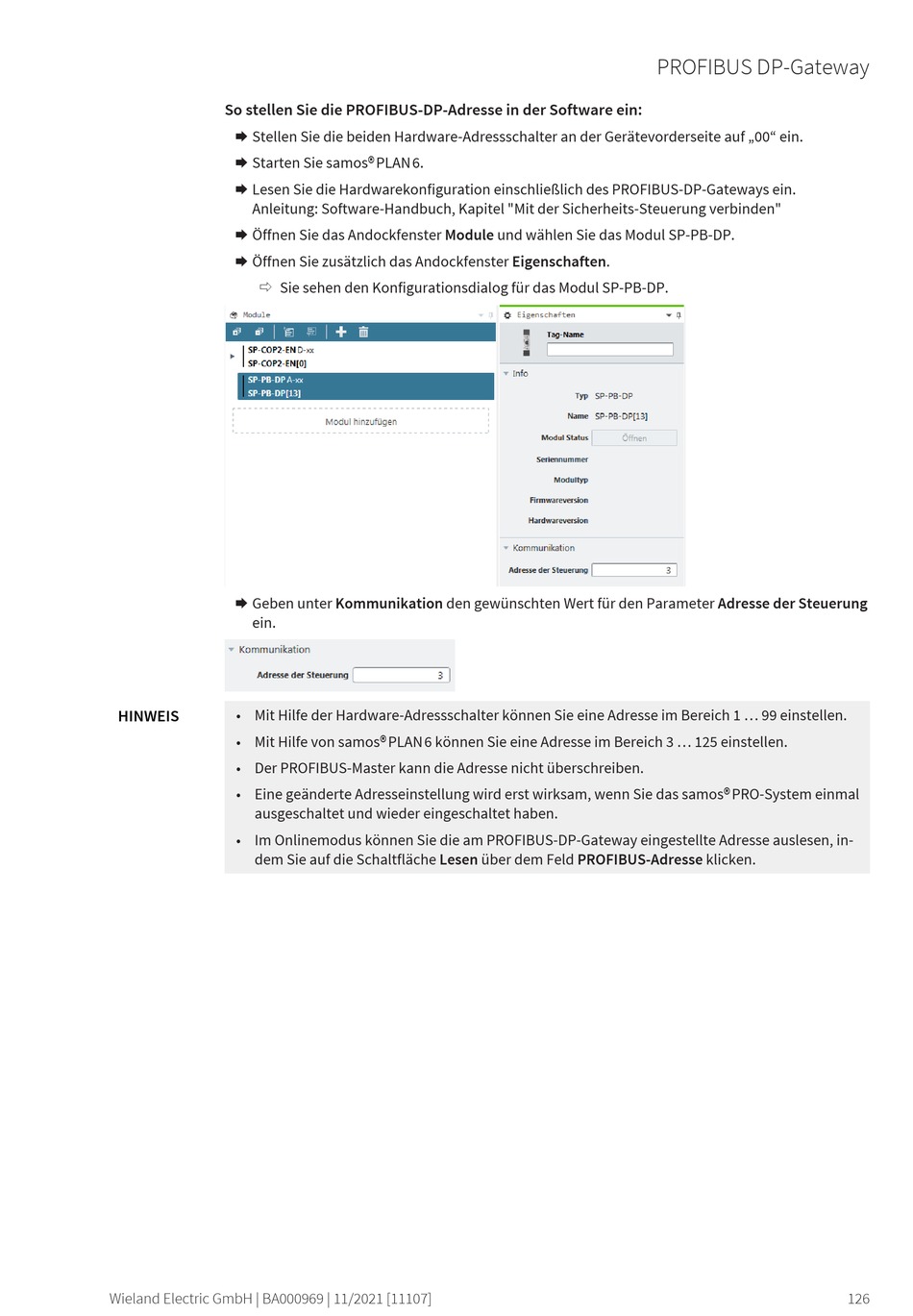

Wieland Samos PRO SP-EN-MOD Betriebsanleitung Seite 126

So stellen Sie die PROFIBUS-DP-Adresse in der Software ein:
Æ Stellen Sie die beiden Hardware-Adressschalter an der Gerätevorderseite auf „00" ein.
Æ Starten Sie samos® P LAN 6 .
Æ Lesen Sie die Hardwarekonfiguration einschließlich des PROFIBUS-DP-Gateways ein.
Anleitung: Software-Handbuch, Kapitel "Mit der Sicherheits-Steuerung verbinden"
Æ Öffnen Sie das Andockfenster Module und wählen Sie das Modul SP-PB-DP.
Æ Öffnen Sie zusätzlich das Andockfenster Eigenschaften.
ð Sie sehen den Konfigurationsdialog für das Modul SP-PB-DP.
Æ Geben unter Kommunikation den gewünschten Wert für den Parameter Adresse der Steuerung
ein.
HINWEIS • Mit Hilfe der Hardware-Adressschalter können Sie eine Adresse im Bereich 1 ... 99 einstellen.
• Mit Hilfe von samos® P LAN 6 können Sie eine Adresse im Bereich 3 ... 125 einstellen.
• Der PROFIBUS-Master kann die Adresse nicht überschreiben.
• Eine geänderte Adresseinstellung wird erst wirksam, wenn Sie das samos® P RO-System einmal
ausgeschaltet und wieder eingeschaltet haben.
• Im Onlinemodus können Sie die am PROFIBUS-DP-Gateway eingestellte Adresse auslesen, in-
dem Sie auf die Schaltfläche Lesen über dem Feld PROFIBUS-Adresse klicken.
