Wieland Samos PRO SP-EN-MOD Betriebsanleitung Seite 185

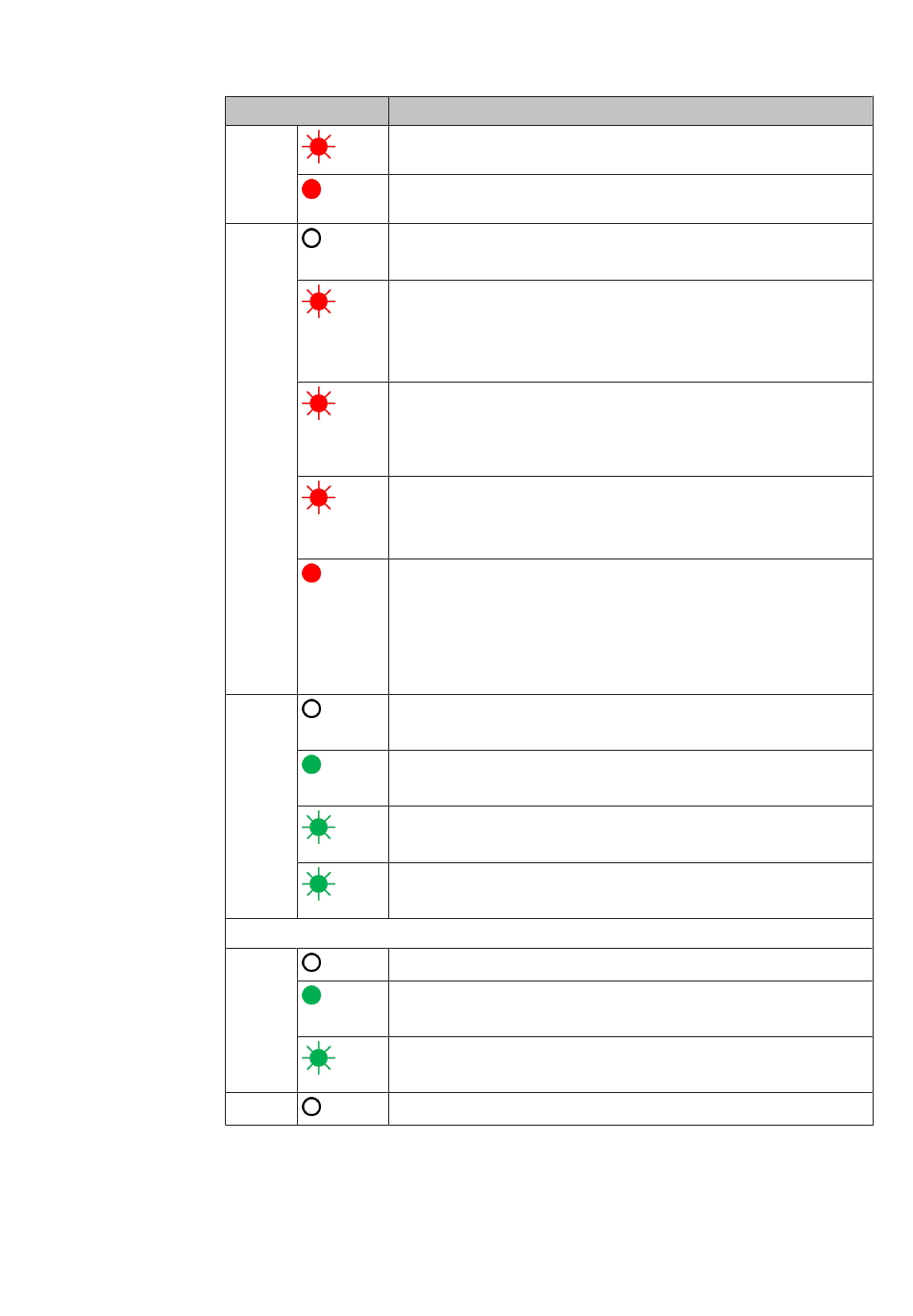

LED
ERR
RUN
ECAT-OUT
LINK
TX/RX
Wieland Electric GmbH | BA000969 | 11/2021 [11107]
Bedeutung
Blinken 1 Hz:
Rot
Konfiguration erforderlich oder findet gerade statt
Ein:
Rot
Kritischer Fehler
Kein Fehler: Die EtherCAT-Kommunikation des
Aus
Gerätes ist in Betrieb
Doppel Blitz
Rot
Application-Watchdog-Time-out: Ein Application-Watchdog-Time-out
ist aufgetreten
(Beispiel: Sync-Manager-Watchdog-Time-out)
Einfach Blitz
Rot
Nicht angeforderte Statusänderung: Die Slave-Gerät-Applikation hat
den EtherCAT-Status eigenständig geändert: Der Parameter "Change" im
ALStatus-Register steht auf 0x01:change/error.
Blinken
Rot
Ungültige Konfiguration: Allgemeiner Konfigurationsfehler
(Beispiel: Die Konfiguration wurde noch nicht vollständig übertragen.)
Ein
Rot
Watchdog-Time-out: Ein Watchdog-Time-out
ist aufgetreten.
(Beispiel: Der Applikations-Controller antwortet nicht
mehr.)
Aus
Aus
"INIT": Das Gerät befindet sich im Zustand INIT.
Ein
Grün
"OPERATIONAL"
Blinken
Grün
"PRE-OPERATIONAL"
Einfach-Blitz
Grün
"SAFE-OPERATIONAL"
Keine EtherCAT Gerät angeschlossen, keine Verbindung
Aus
Ein
Grün
EtherCAT Gerät ist angeschlossen
Blinken
Grün
Das Gerät sendet/empfängt Ethernet-Frames
Diese LED wird nicht verwendet
Aus
EtherCAT-Gateway
