Wieland Samos PRO SP-EN-MOD Betriebsanleitung Seite 41

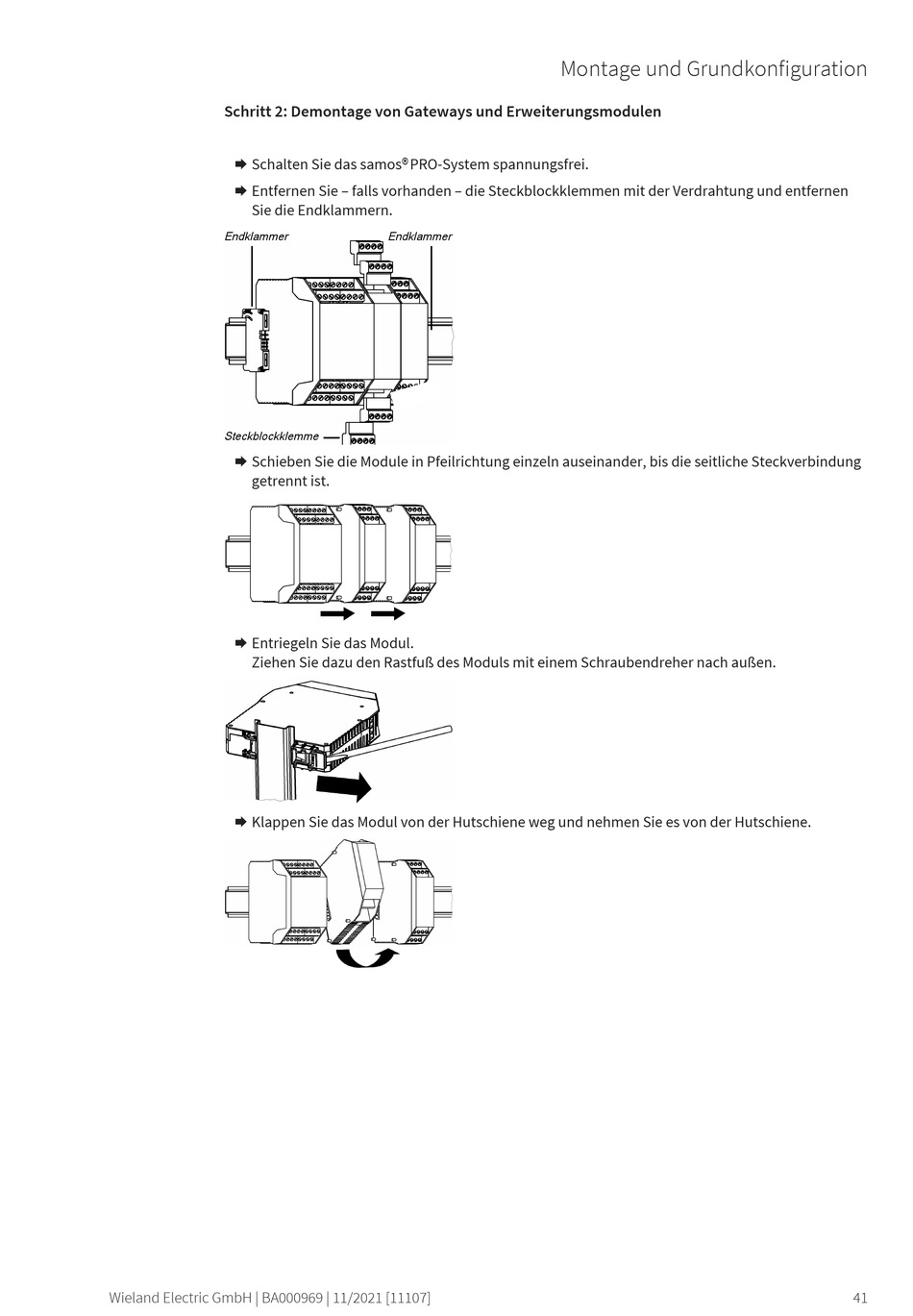

Schritt 2: Demontage von Gateways und Erweiterungsmodulen
Æ Schalten Sie das samos® P RO-System spannungsfrei.
Æ Entfernen Sie – falls vorhanden – die Steckblockklemmen mit der Verdrahtung und entfernen
Sie die Endklammern.
Endklammer
Steckblockklemme
Æ Schieben Sie die Module in Pfeilrichtung einzeln auseinander, bis die seitliche Steckverbindung
getrennt ist.
Æ Entriegeln Sie das Modul.
Ziehen Sie dazu den Rastfuß des Moduls mit einem Schraubendreher nach außen.
Æ Klappen Sie das Modul von der Hutschiene weg und nehmen Sie es von der Hutschiene.
Wieland Electric GmbH | BA000969 | 11/2021 [11107]
Endklammer
Montage und Grundkonfiguration
41
