Konfiguration von Gateways mit samos®  P LAN  6

5.1.3 Aufbau und Inhalte der Registerkarten

81108363
Die Registerkarten der Ansicht Gateway enthalten folgende Daten und Funktionen:
Registerkarte 1: Routingtabelle mit Ausgangswerten (Datenbytes)
Übertragungsrichtung: samos®  P RO -> Netzwerk/Feldbus
Angezeigt wird das Mapping in Tabellenform. Benutzte Bits erscheinen dunkelblau hinterlegt. Im
Online-Modus werden die Eingangsdaten des jeweiligen Gateways angezeigt (Byte-Darstellung 0x00
am Anfang der jeweiligen Zeile).

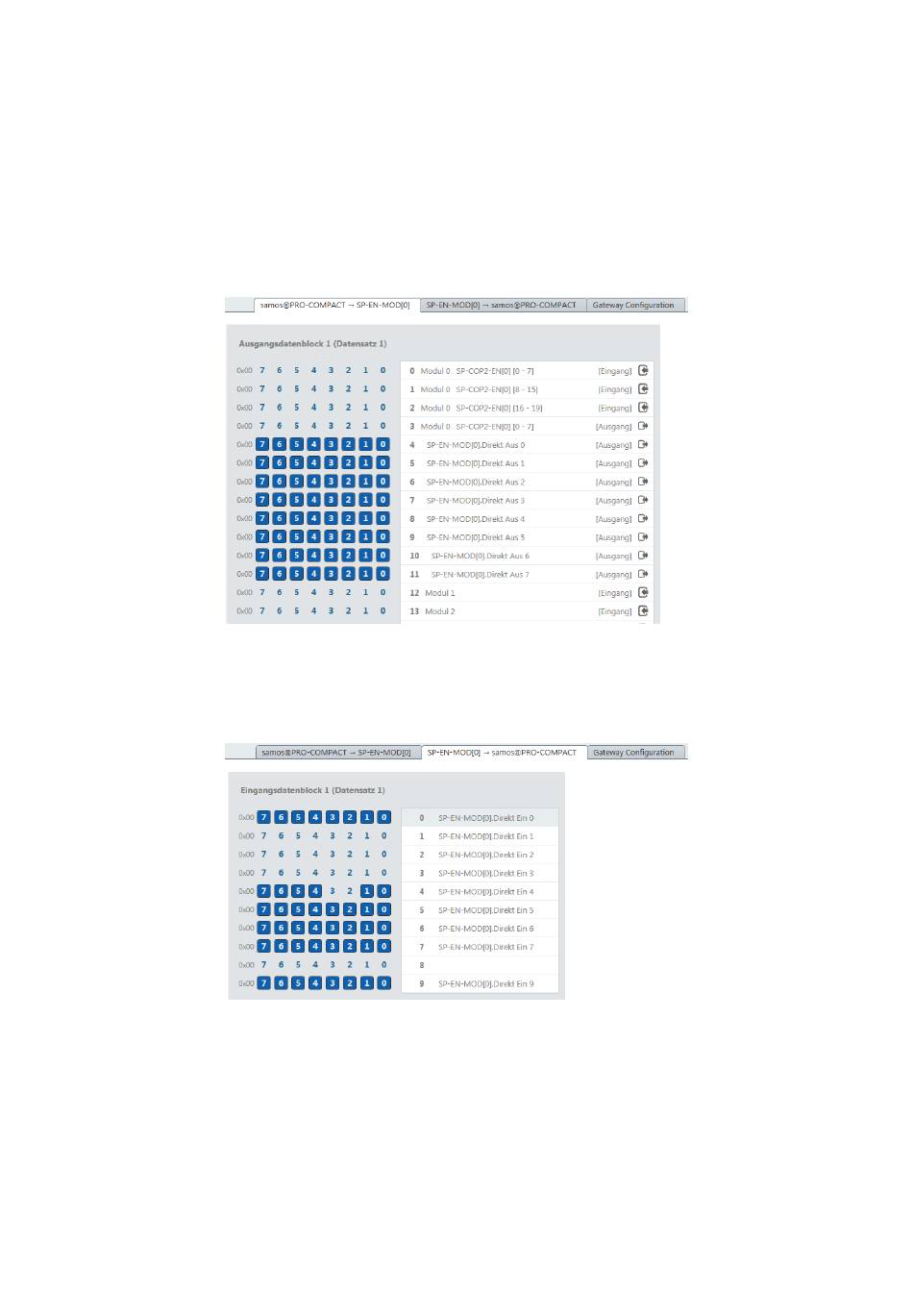

Abb. 3: Routingtabelle mit Ausgangswerten
Registerkarte 2: Routingtabelle mit Eingangswerten (Datenbytes)
Übertragungsrichtung: Netzwerk/Feldbus -> samos®  P LAN  6
Visualisierung: wie Registerkarte 1
Abb. 4: Routingtabelle mit Eingangswerten
Wieland Electric GmbH | BA000969 | 11/2021 [11107]
49
